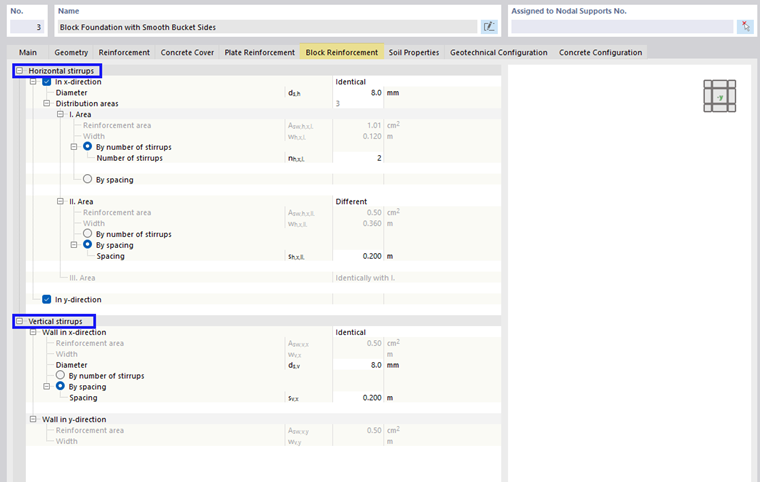

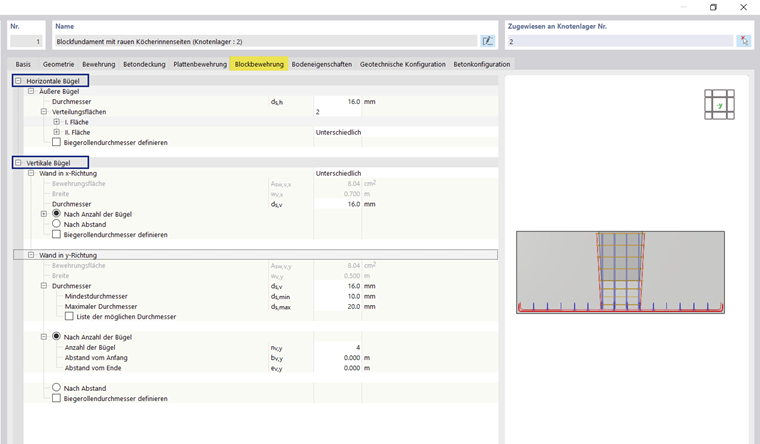

W zakładce Zbrojenie bloku można zdefiniować zbrojenie kosza. Stal pozioma i pionowa jest wprowadzana osobno.
Rozmieszczenie zbrojenia różni się w zależności od struktury powierzchni wewnętrznych boków kosza. Wprowadzenie obu rodzajów zbrojeń zostało wyjaśnione w podrozdziałach.
Fundament blokowe z szorstkimi wewnętrznymi bokami kosza
- Zbrojenie pionowe
Zasadniczy moment do projektowania zbrojenia pionowego oblicza się według następującego wzoru:
Do ustalenia wymaganego przekroju stalowego zbrojenia pionowego potrzebna jest szerokość belki zastępczej, która oblicza się jako: Oblicza się następnie moment dostępny MRd, który jest większy od momentu zniszczenia Mist. Z tego wynika wymagany przekrój stalowy.
- Zbrojenie poziome
Wymagany przekrój stalowy poziomych strzemion Bu odpowiada większej wartości zbrojenia, obliczonej dla dwóch pionowych kierunków.
Fundament blokowe z gładkimi wewnętrznymi bokami kosza
Fundamenty blokowe z gładkimi wewnętrznymi bokami kosza opierają się na tym samym zasadzie co koszowe fundamenty z gładkimi wewnętrznymi bokami kosza.
- Zasada podstawowa: Wielkościodpornościowe w fundamencie blokowym
Między zakotwioną podporą a korpusem fundamentu zachodzi przenoszenie obciążenia przez parę sił poziomych. Moment M, wynikający z momentu zginającego, oraz siła pozioma H są rozłożone na dwie przeciwnie działające siły Ho (u góry) i Hu (u dołu):
Siły te działają w przeciwnych kierunkach i muszą być przekazywane do betonowego bloku przez zbrojenie.- Zbrojenie poziome
W płaszczyźnie poziomej fundament jest traktowany jako strukturalny system z cięgnami rozpierającymi i ściskanymi. Z kąta nachylenia cięgien ściskanych wynika wymagana pozioma siła rozciągająca, która musi być zrealizowana za pomocą zbrojenia:
- Zbrojenie pionowe
Pionowa składowa Ho powoduje siły rozciągające oraz krawędziowe wzdłuż ściany kosza. Siła rozciągająca jest na ogół na tyle niewielka, że jej wpływ można pominąć:
