Nel registro Armatura del blocco è possibile definire l'armatura dell'incavo. I collegamenti orizzontali e verticali devono essere inseriti separatamente.
La disposizione dell'armatura varia a seconda della superficie delle pareti interne dell'incavo. L'inserimento delle due armature è spiegato nei sottocapitoli.

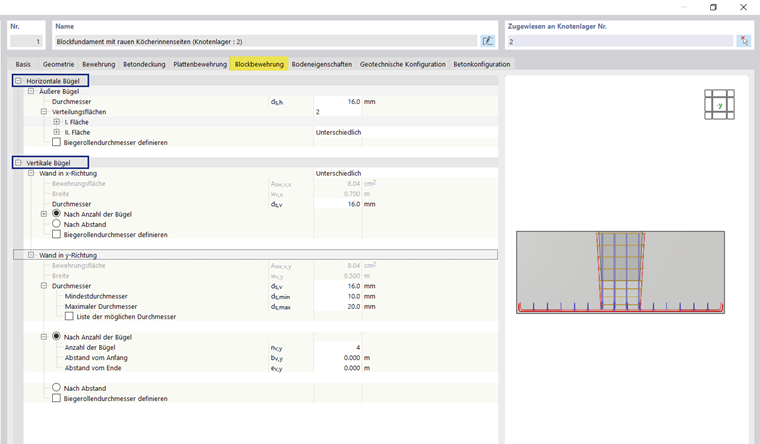

Fondamento a blocco con superfici interne dell'incavo ruvide
- Armatura verticale
Il momento determinante per il dimensionamento dell'armatura verticale è calcolato secondo la seguente formula:
Per il dimensionamento dell'area d'acciaio necessaria per l'armatura verticale, è necessaria la larghezza di una trave sostitutiva. Essa è calcolata come segue: Il momento resistente MRd, che è maggiore del momento di rottura Mdeterm, è quindi determinato. Da questo risulta l'area d'acciaio necessaria.
- Armatura orizzontale
L'area d'acciaio necessaria per i collegamenti orizzontali Bu corrisponde al valore maggiore dell'armatura determinata per le due direzioni verticali.

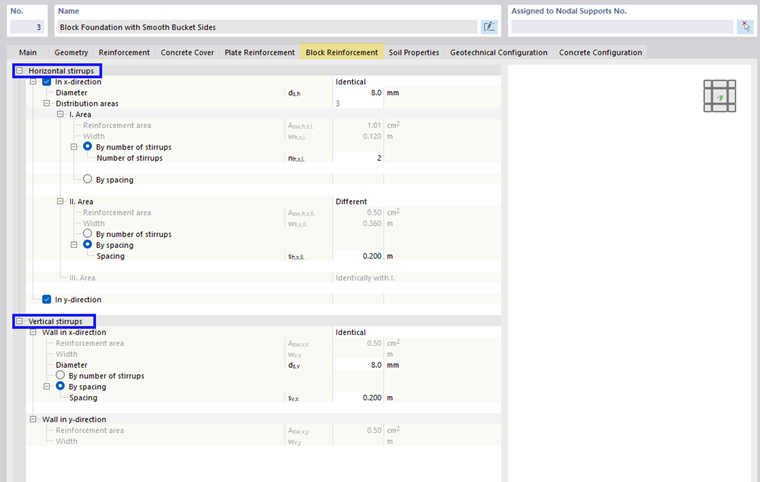

Fondamento a blocco con superfici interne dell'incavo lisce
I fondamenti a blocco con superfici interne dell'incavo lisce seguono lo stesso principio dei fondamenti a incavo con superfici interne lisce.
- Principio fondamentale: Forze interne nel fondamento a blocco
Tra il pilastro infisso e il corpo del fondamento, il trasferimento del carico avviene tramite una coppia di forze orizzontali. Il momento risultante dal momento flettente M e la forza orizzontale H sono scomposti in due forze opposte Ho (sopra) e Hu (sotto):
Queste forze agiscono in direzioni opposte e devono essere trasferite nel blocco di calcestruzzo tramite l'armatura.- Armatura orizzontale
Nel piano orizzontale, il fondamento è considerato un sistema di strutture con aste di compressione e di trazione. Da ciò, l'angolo di inclinazione delle aste di compressione determina la forza di trazione orizzontale necessaria, che deve essere sostenuta dall'armatura:
- Armatura verticale
La componente verticale di Ho genera forze di trazione per fessurazione e forze di trazione ai bordi lungo la parete dell'incavo. La forza di trazione per fessurazione è generalmente così ridotta che la sua influenza può essere trascurata:
