Właściwości gruntu

W zakładce Właściwości gruntu możesz wprowadzić podstawowe parametry dla modelowania gruntu. Te ustawienia obowiązują niezależnie od tego, czy grunt jest zdefiniowany jako jednowarstwowy czy wielowarstwowy.

Podłoże

W tej sekcji możesz ręcznie zdefiniować specyficzne parametry gruntu. Opcje wejściowe obejmują:

Warunki gruntowe

Na liście można wybrać między skonsolidowanymi a nieskonsolidowanymi warunkami gruntowymi.

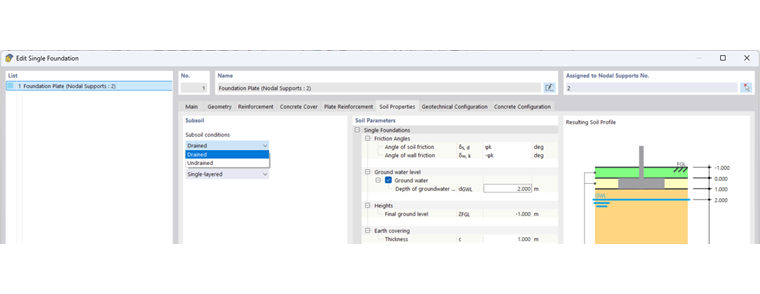

Fundamenty betonowe i warunki podłoża

Typ definicji

Typ definicji określa, w jaki sposób zostanie stworzony model gruntu do wymiarowania geotechnicznego. Wybiera się go bezpośrednio w właściwościach charakterystycznych gruntu. Dostępne są następujące opcje:

1. Jednowarstwowy grunt: Podłoże składa się z jednej homogenicznej warstwy. Parametry takie jak grubość i materiał są definiowane ręcznie.
2. Wielowarstwowy grunt - Profil otworowy: Warstwy gruntu są automatycznie pobierane z zapisanego profilu otworowego.
3. Wielowarstwowy grunt - Masa gruntu: Warstwy gruntu są automatycznie pobierane z zapisanej masy gruntu, dzięki czemu odpowiednia warstwowość gruntu jest automatycznie przypisywana do każdego fundamentu.

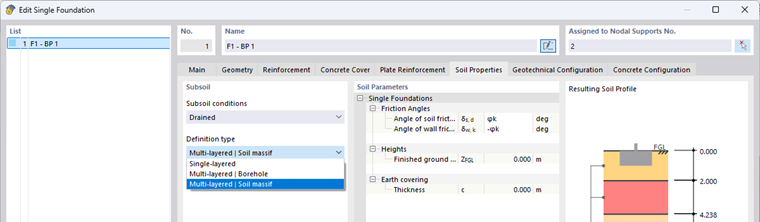

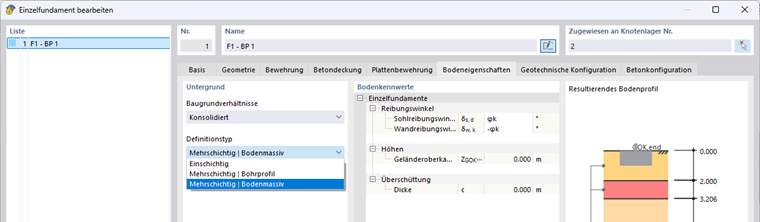

Typy definicji podłoża gruntowego do obliczeń geotechnicznych

Właściwości charakterystyczne gruntu

Następujące parametry opisują właściwości geotechniczne gruntu i stanowią podstawę do wymiarowania fundamentów betonowych.

Kąt tarcia

• Kąt tarcia stopy δ_s,k

Tutaj możesz zdefiniować kąt tarcia między stopą fundamentu a gruntem. Dostępne opcje to:

1. φ_k dla fundamentu żelbetowego
2. 2/3 φ_k dla gładkiego fundamentu prefabrykowanego

• Kąt tarcia ściany δw,k

Kąt tarcia ściany definiuje kąt tarcia dla ścian bocznych fundamentu. Opcje obejmują:

1. -φ_k: niezmieniona ściana fundamentu
2. -2/3φ_k: chropowata ściana fundamentu
3. 0: Gładka ściana fundamentu

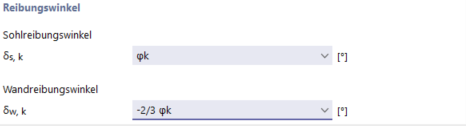

Betonowe fundamenty i kąt tarcia w inżynierii lądowej

Wody gruntowe

Wpływ wód gruntowych można uwzględnić w zależności od typu definicji na dwa różne sposoby:

1. Jednowarstwowy grunt: Aktywuj przycisk Wody gruntowe, aby uwzględnić wpływ wód gruntowych. Należy wprowadzić głębokość wód gruntowych w polu d_GWL.
2. Wielowarstwowy grunt - Profil otworowy/Wielowarstwowy grunt - Masa gruntu: Poziom wód gruntowych jest automatycznie pobierany z profilu otworowego, jeśli profil otworowy zawiera poziom wód gruntowych.

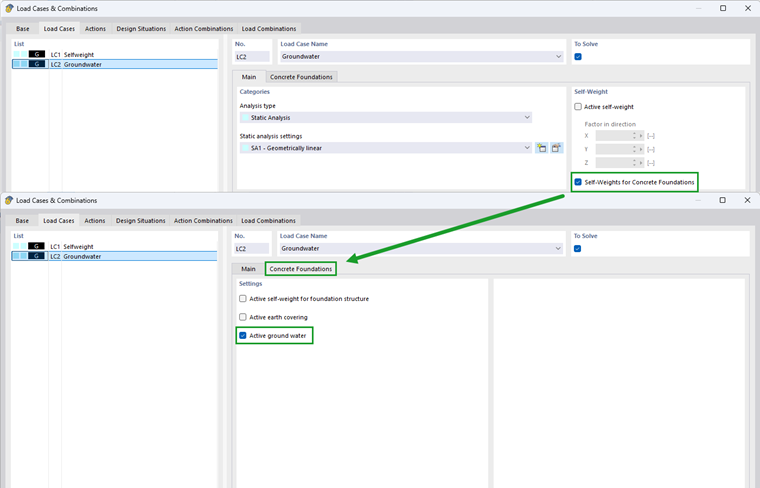

Ciężar własny dla fundamentów betonowych

Nakładanie

Nakładanie odnosi się do warstwy gruntu lub materiału powyżej górnej krawędzi fundamentu.

1. Jednowarstwowy grunt: Grubość c jest wprowadzana ręcznie, jeśli ma zostać uwzględnione nakładanie.
2. Wielowarstwowy grunt - Profil otworowy/Wielowarstwowy grunt - Masa gruntu: Jeśli zdefiniowany układ gruntu zawiera nakładanie, RFEM automatycznie oblicza efektywną grubość nakładania z modelu warstwowego. Tutaj ręczne wprowadzanie nie jest wymagane.

Ważne

Aby ciężar własny nakładania został uwzględniony przy obliczeniach dowodów, należy w przypadku obciążenia Ciężar własny dla fundamentów aktywować. Następnie można w zakładce Fundamenty betonowe zaznaczyć pole przy Aktywne nakładanie.

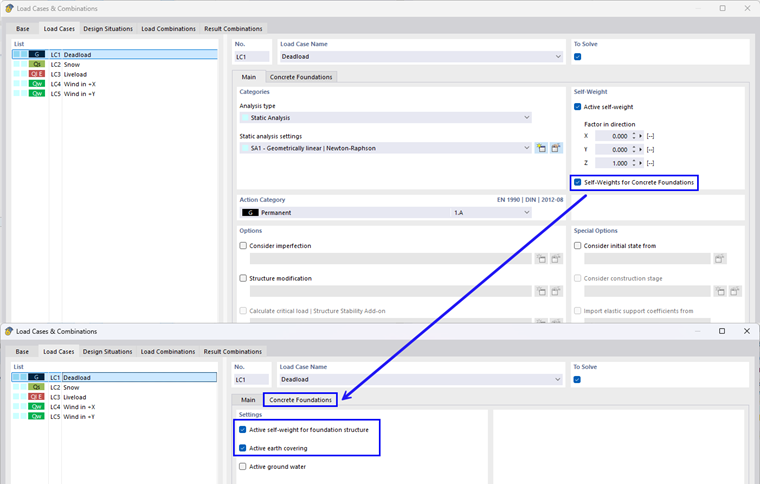

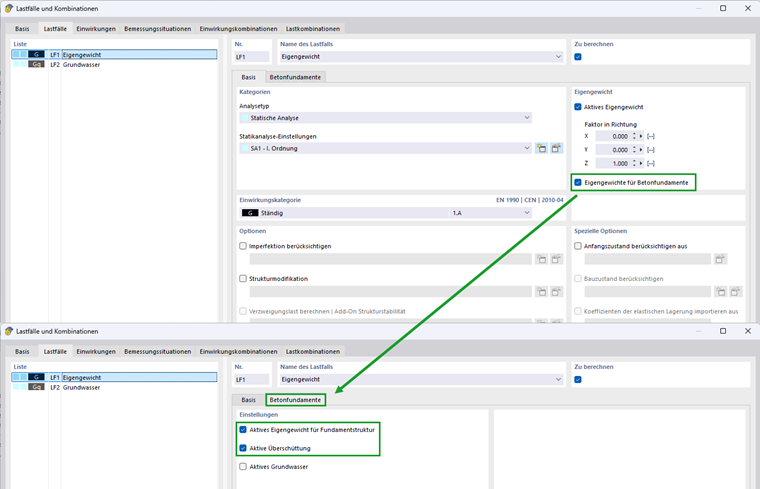

Ciężar własny fundamentów betonowych
