No registro Propriedades do solo, você pode inserir os parâmetros básicos para a modelagem do solo. Essas configurações são aplicáveis independentemente de o substrato ser definido como monocamadas ou multicamadas.
Substrato
Nesta seção, você pode definir manualmente parâmetros específicos do solo. As opções de entrada incluem:

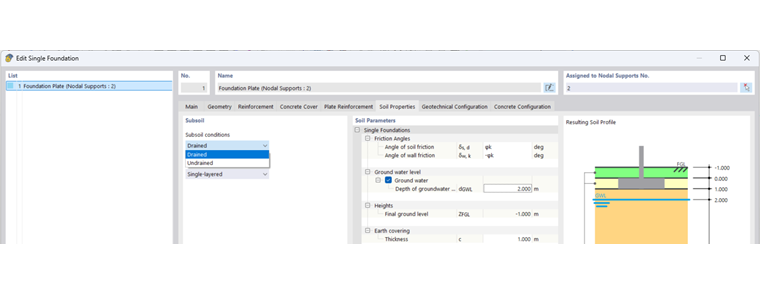

Condições do solo
Na lista, você pode escolher entre condições de solo consolidadas e não consolidadas.

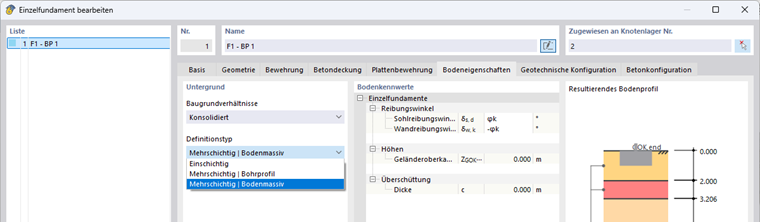

Tipo de definição
O tipo de definição determina como a composição do solo será modelada para a avaliação geotécnica. Ele é selecionado diretamente nos valores característicos do solo. As seguintes variantes estão disponíveis:
- Solo Monocamada: O solo consiste em uma única camada homogênea. Parâmetros como espessura e material são definidos manualmente.
- Solo Multicamada - Perfil de Sondagem: As camadas de solo são automaticamente extraídas de um perfil de sondagem armazenado.
- Solo Multicamada - Massa de Solo: As camadas de solo são automaticamente extraídas de uma massa de solo armazenada, de modo que cada fundação seja automaticamente atribuída à estratificação correta do solo.
Valores característicos do solo
Os seguintes parâmetros descrevem as propriedades geotécnicas do solo e formam a base para a avaliação das fundações de concreto.

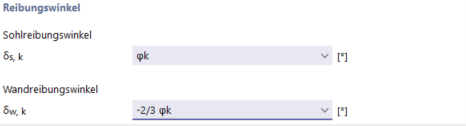

Ângulo de atrito
- Ângulo de atrito da base δs,k
Aqui, você pode definir o ângulo de atrito entre a base da fundação e o solo. As opções disponíveis são:
- φk para fundação em concreto in loco
- 2/3 φk para fundação pré-moldada lisa
- Ângulo de atrito das paredes δw,k
O ângulo de atrito das paredes define o ângulo de atrito para as paredes laterais da fundação. As opções incluem:
- -φk: parede de fundação não tratada
- -2/3φk: parede de fundação áspera
- 0: Parede de fundação lisa

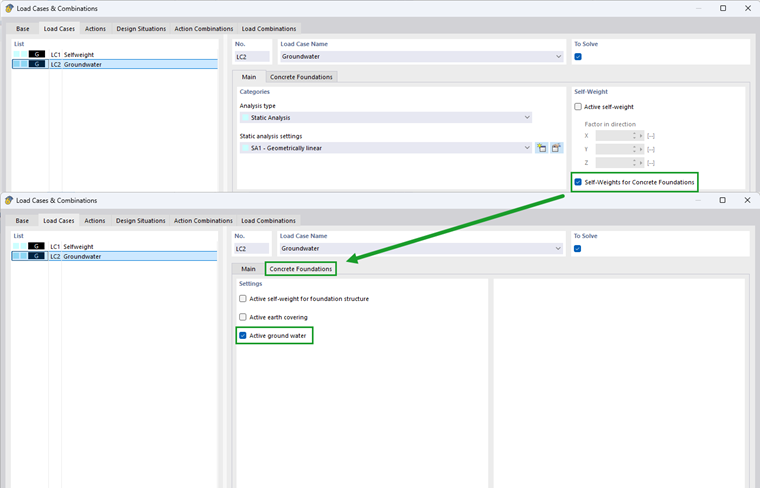

Água subterrânea
A ação da água subterrânea pode ser considerada de duas maneiras diferentes, dependendo do tipo de definição:
- Solo Monocamada: Ativação do botão de água subterrânea para considerar a influência da água subterrânea. A profundidade do nível de água subterrânea deve ser inserida no campo dGWL.
- Solo Multicamada - Perfil de Sondagem/Solo Multicamada - Massa de Solo: A altura da água subterrânea é automaticamente derivada do perfil de sondagem, se o perfil incluir a altura da água subterrânea.

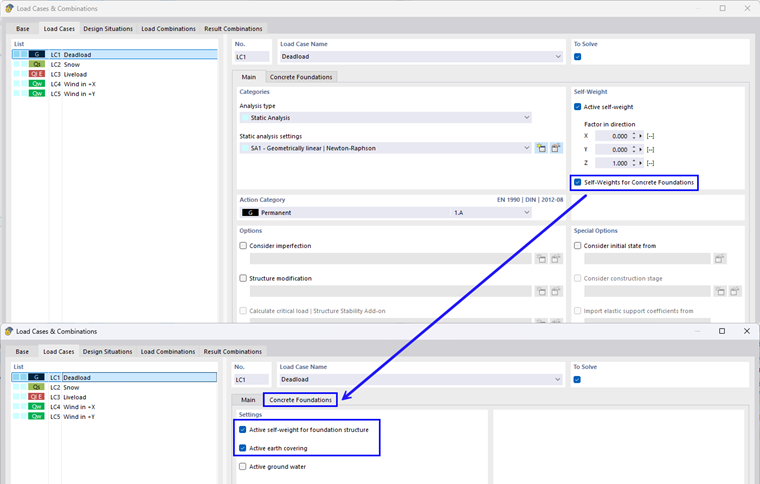

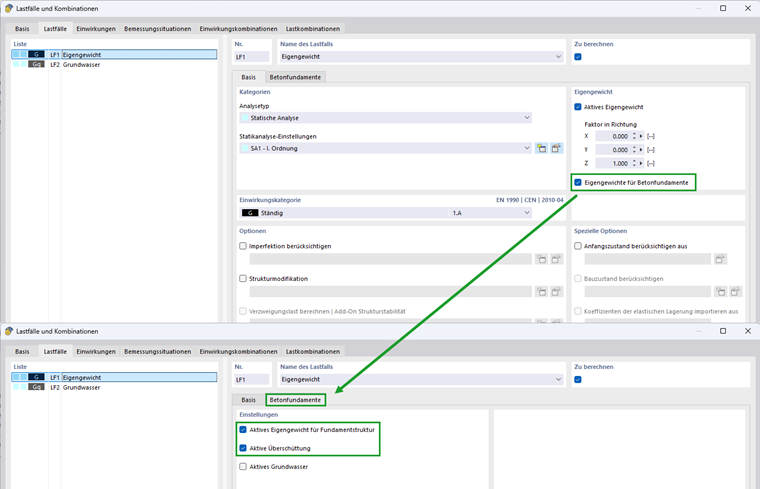

Cobertura
A cobertura refere-se a uma camada de solo ou material acima da parte superior da fundação.
- Solo Monocamada: A espessura c é inserida manualmente, se uma cobertura deve ser considerada.
- Solo Multicamada - Perfil de Sondagem/Solo Multicamada - Massa de Solo: Se a composição do solo definida incluir uma cobertura, o RFEM calcula automaticamente a espessura efetiva da cobertura a partir do modelo de camada. Não é necessário inserir manualmente nesse caso.
