L’onglet Propriétés du sol vous permet d’entrer les paramètres de base pour la modélisation du sol. Ces paramètres s'appliquent indépendamment du fait que le sous-sol soit défini en une seule ou plusieurs couches.
Sous-sol
Cette partie vous permet de définir manuellement des paramètres spécifiques du sol. Les options de saisie comprennent :
Conditions du sol
Dans la liste, vous pouvez choisir entre des conditions de sol consolidées et non consolidées.

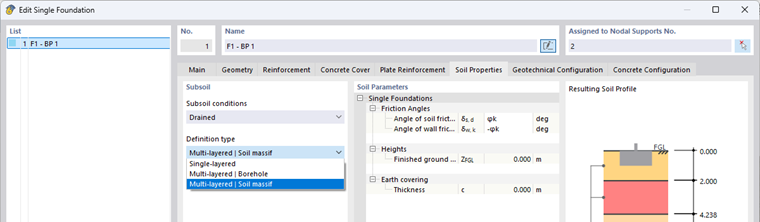

Type de définition
Le type de définition détermine comment la structure du sol est modélisée pour l’analyse géotechnique. Il est sélectionné directement dans les propriétés du sol. Les options suivantes sont disponibles :
- Couche simple: le sol est constitué d'une seule couche homogène. Les paramètres tels que l’épaisseur et le matériau sont définis manuellement.
- Sol multicouche - Profil de sol: les couches de sol sont automatiquement reprises d’un profil de sol enregistré.
- Sol multicouche - Massif de sol: les couches de sol sont automatiquement reprises d’un massif de sol enregistré, de sorte que la bonne stratification de sol soit automatiquement assignée à chaque fondation
Propriétés du sol
Les paramètres suivants décrivent les propriétés géotechniques du sol et forment la base de la vérification des fondations en béton.

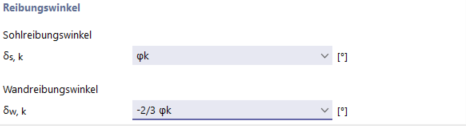

Angle de frottement
- Angle de frottement au sol δs,k
Ici, vous pouvez définir l’angle de frottement entre la base de la fondation et le sol. Les options suivantes sont disponibles :
- φk pour fondation en béton coulé en place
- 2/3 φk pour fondation lisse préfabriquée
- Angle de frottement de la paroi δw,k
L’angle de frottement de la paroi définit l’angle de frottement pour les parois latérales de la fondation. Les options suivantes sont disponibles :
- -φk : paroi de fondation non améliorée
- -2/3φk : paroi de fondation rugueuse
- 0 : paroi de fondation lisse

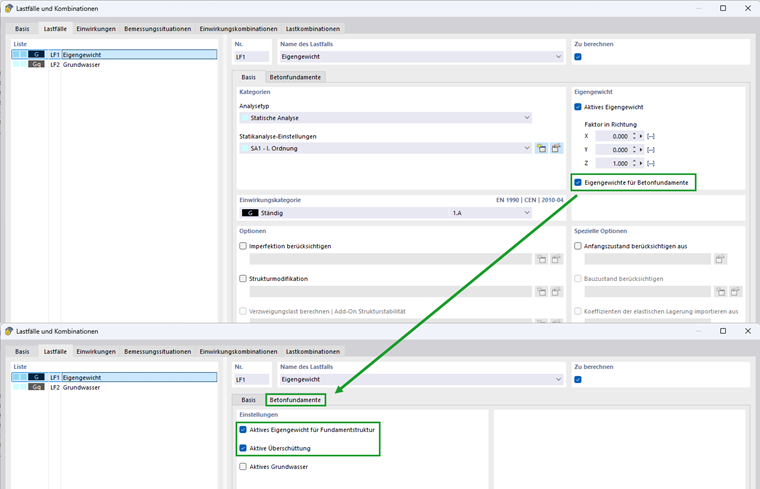

Nappe phréatique
L’impact de la nappe phréatique peut être pris en compte de deux manières selon le type de définition :
- Sol à couche simple : activez le bouton Nappe phréatique pour prendre en compte l'impact de la nappe phréatique. Vous devez entrer la profondeur de la nappe phréatique dans le champ dGWL.
- Sol multicouche - Profil de sol/Sol multicouche - Massif de sol : la hauteur de la nappe phréatique est automatiquement reprise du profil de sol si celui-ci contient la hauteur de la nappe phréatique.

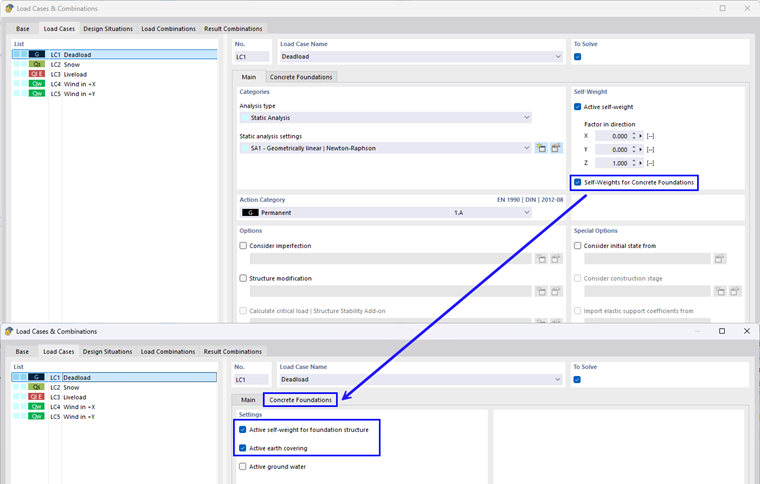

Recouvrement de sol
La surcharge désigne une couche de sol ou de matériau située au-dessus du sommet de la fondation.
- Sol à couche simple : l’épaisseur c est saisie manuellement si un recouvrement de sol doit être pris en compte.
- Sol multicouche - Profil de sol/Sol multicouche - Massif de sol : si la structure de sol définie contient une surcharge, RFEM calcule automatiquement l’épaisseur effective du recouvrement de sol à partir du modèle de couche. Aucune saisie manuelle n’est requise ici.
