Ve vaší kartě Vlastnosti půdy můžete zadat základní parametry pro modelování půdy. Tato nastavení jsou platná bez ohledu na to, zda je podloží definováno jako jednovrstevné nebo vícevrstevné.
Podloží
V této části můžete ručně definovat specifické parametry půdy. Možnosti vstupu zahrnují:

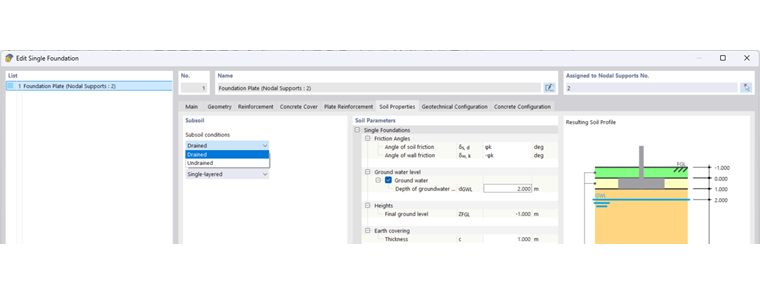

Podmínky podkladu
V seznamu můžete vybírat mezi konsolidovanými a nekonsolidovanými podmínkami podkladu.

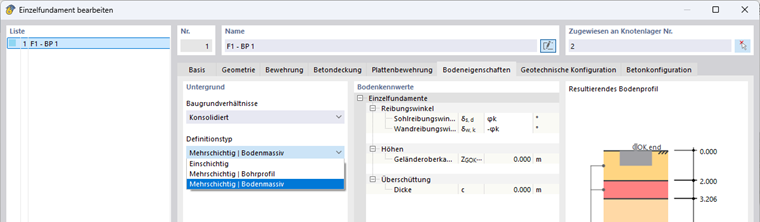

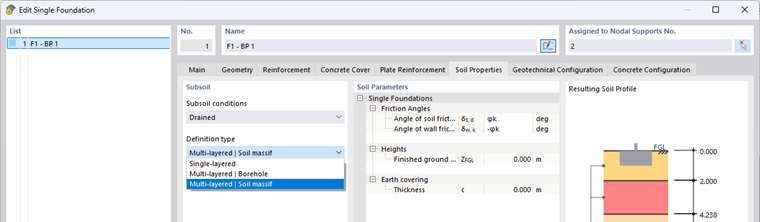

Typ definice
Typ definice určuje, jak bude půdní struktura modelována pro geotechnické posouzení. Vybere se přímo v hodnotách půdy. K dispozici jsou následující varianty:
- Jednovrstevná půda: Podklad se skládá z jedné homogenní vrstvy. Parametry jako tloušťka a materiál se definují ručně.
- Vícevrstevná půda - Vrtací profil: Půdní vrstvy se automaticky převezmou z přiloženého vrtacího profilu.
- Vícevrstevná půda - Masiv půdy: Půdní vrstvy se automaticky převezmou z přiloženého masivu půdy, takže každému základu je automaticky přiřazena správná vrstva.
Hodnoty půdy
Následující parametry popisují geotechnické vlastnosti půdy a tvoří základ pro posouzení betonových základů.

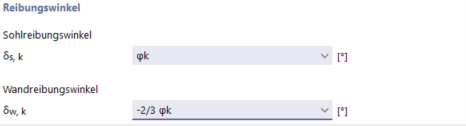

Tření
- Úhel tření základu δs,k
Zde můžete definovat úhel tření mezi základovou patou a půdou. K dispozici jsou:
- φk pro monolitickou základovou patu
- 2/3 φk pro hladkou prefabrikovanou základovou patu
- Stěnový úhel tření δw,k
Stěnový úhel tření definuje úhel tření pro boční stěny základu. Možnosti zahrnují:
- -φk: nezpevněná základová stěna
- -2/3φk: hrubá základová stěna
- 0: Hladká základová stěna

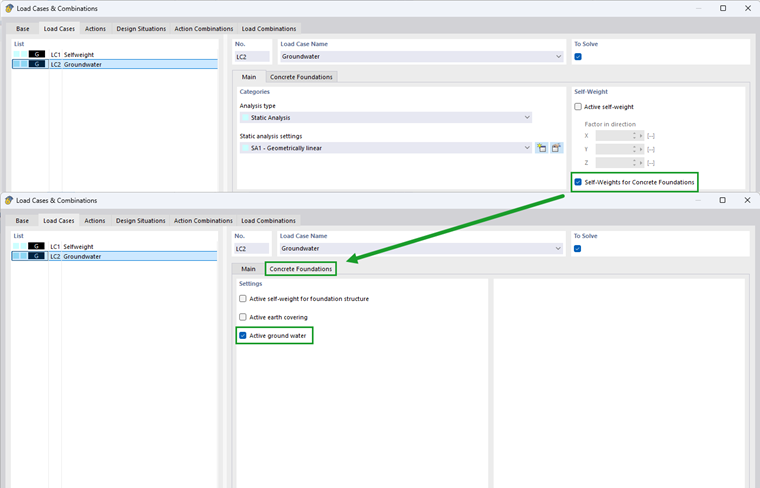

Podzemní voda
Účinek podzemní vody lze podle typu definice zohlednit dvěma různými způsoby:
- Jednovrstevná půda: Aktivace tlačítka podzemní voda pro zohlednění vlivu podzemní vody. Musí být zadána hloubka hladiny podzemní vody v poli dGWL.
- Vícevrstevná půda - Vrtací profil/Vícevrstevná půda - Masiv půdy: Výška podzemní vody se automaticky převezme z vrtacího profilu, pokud vrtací profil obsahuje výšku podzemní vody.

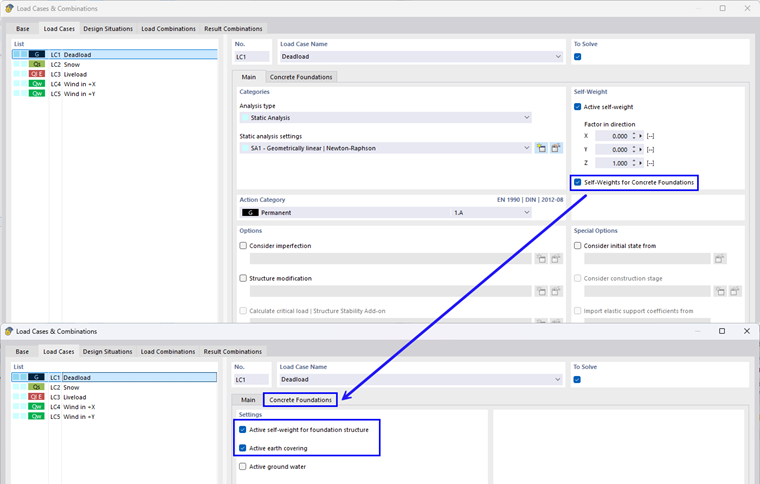

Příkrov
Příkrov označuje vrstvu půdy nebo materiálu nad horní hranicí základu.
- Jednovrstevná půda: Tloušťka c se zadává ručně, pokud se má uvažovat příkrov.
- Vícevrstevná půda - Vrtací profil/Vícevrstevná půda - Masiv půdy: Pokud definovaná půdní struktura obsahuje příkrov, RFEM automaticky vypočítá efektivní tloušťku příkrovu z vrstveného modelu. Ruční zadání zde není nutné.
