En la pestaña Propiedades del suelo puede introducir los parámetros básicos para la modelización del suelo. Estas configuraciones se aplican independientemente de si el subsuelo se define como monocapa o multicapa.
Subsuelo
En esta sección, puede definir manualmente parámetros específicos del suelo. Las opciones de entrada incluyen:

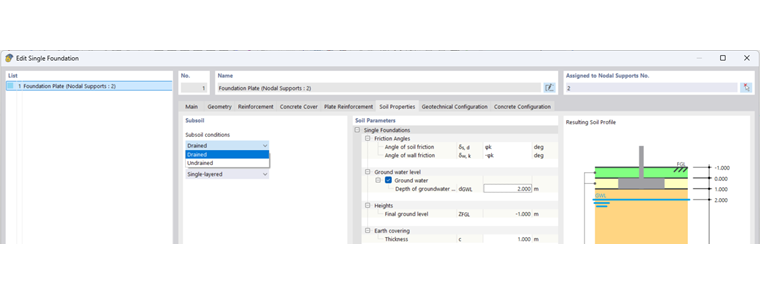

Condiciones del terreno
En la lista se puede seleccionar entre condiciones de suelo consolidadas y no consolidadas.

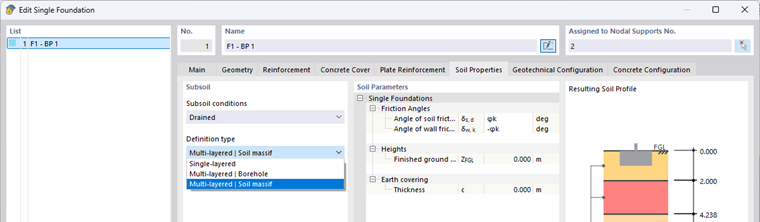

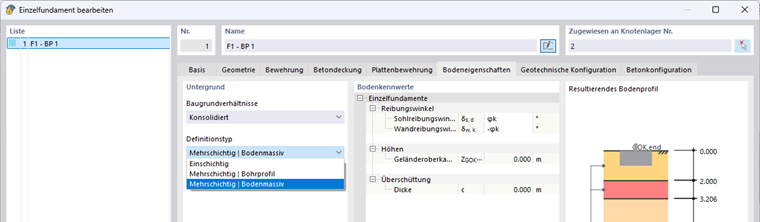

Tipo de definición
El tipo de definición determina cómo se modela la composición del suelo para el cálculo geotécnico. Se selecciona directamente en los valores característicos del suelo. Las siguientes variantes están disponibles:
- Suelo monocapa: La base del suelo consiste en una única capa homogénea. Parámetros como espesor y material se definen manualmente.
- Suelo multicapa - Perfil de perforación: Las capas del suelo se adoptan automáticamente de un perfil de perforación registrado.
- Suelo multicapa - Macizo de suelo: Las capas del suelo se adoptan automáticamente de un macizo de suelo registrado, de modo que a cada cimentación se le asigna automáticamente la adecuada estratificación del suelo
Valores característicos del suelo
Los siguientes parámetros describen las propiedades geotécnicas del suelo y forman la base para el diseño de las cimentaciones de hormigón.

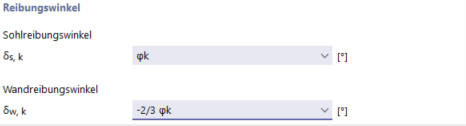

Ángulo de fricción
- Ángulo de fricción de la base δs,k
Aquí puede definir el ángulo de fricción entre la base de la cimentación y el suelo. Las opciones disponibles son:
- φk para cimentación de hormigón in situ
- 2/3 φk para cimentación prefab. lisa
- Ángulo de fricción de la pared δw,k
El ángulo de fricción de la pared define el ángulo de fricción para las paredes laterales de la cimentación. Las opciones incluyen:
- -φk: pared de cimentación no mejorada
- -2/3φk: pared de cimentación rugosa
- 0: Pared de cimentación lisa

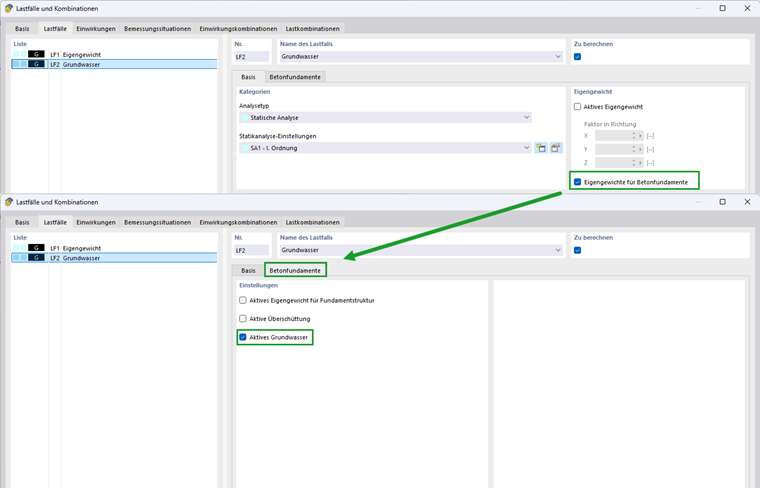

Agua subterránea
La influencia del agua subterránea puede considerarse de dos maneras diferentes, dependiendo del tipo de definición:
- Suelo monocapa: Activar el botón del agua subterránea para considerar su influencia. Se debe ingresar la profundidad del nivel freático en el campo dGWL.
- Suelo multicapa - Perfil de perforación/Suelo multicapa - Macizo de suelo: La altura del agua subterránea se adopta automáticamente del perfil de perforación si este contiene la altura del agua subterránea.

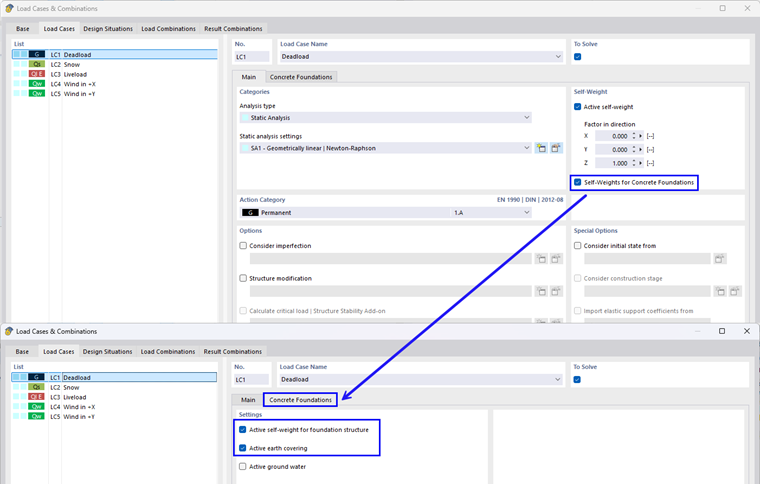

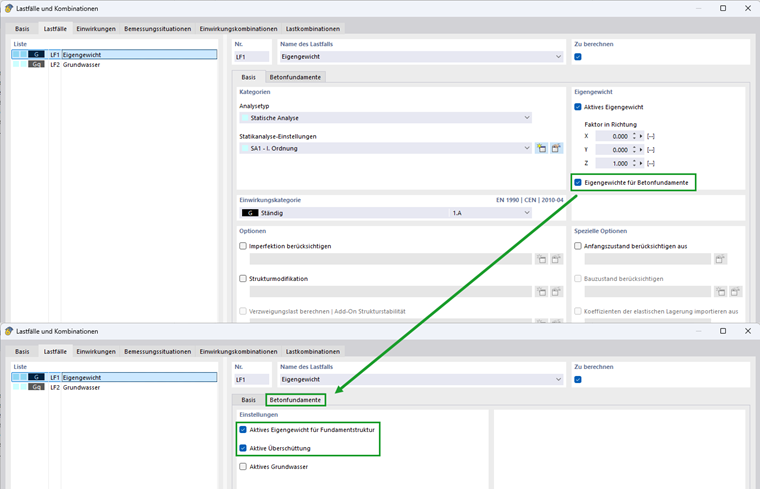

Recubrimiento
El recubrimiento se refiere a una capa de suelo o material por encima del nivel superior de la cimentación.
- Suelo monocapa: El espesor c se ingresa manualmente si se debe considerar un recubrimiento.
- Suelo multicapa - Perfil de perforación/Suelo multicapa - Macizo de suelo: Si la composición del suelo definida contiene un recubrimiento, RFEM calcula automáticamente el espesor efectivo del recubrimiento a partir del modelo de capas. No es necesario ingresar manualmente.
