Grunt jednowarstwowy

Jeśli wybierzesz Typ definicji = Jednowarstwowy, zostanie uwzględniona tylko jedna warstwa gruntu.

  • Warstwa gruntu pod płytą fundamentową

Wybierz materiał gruntu pod płytą fundamentową. Za pomocą przycisku biblioteka: uzyskasz dostęp do biblioteki materiałów gruntowych.

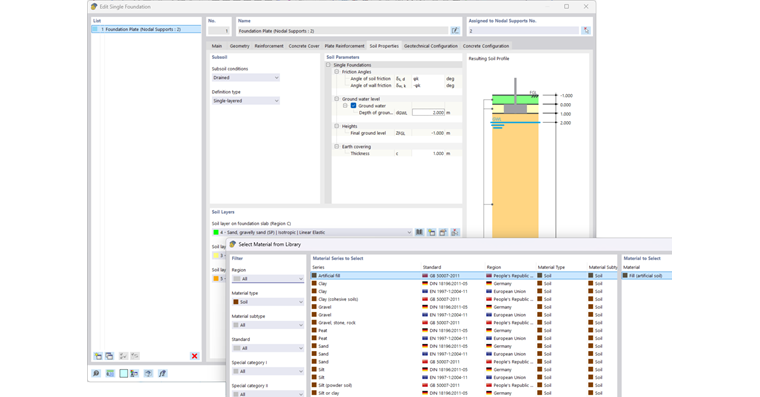

Wybór materiałów gruntowych dla fundamentów betonowych w bibliotece materiałów oprogramowania konstrukcyjnego.
Betonowe fundamenty i wybór gruntu
  • Warstwa gruntu obok płyty fundamentowej

Tutaj możesz zdefiniować grunt otaczający płytę fundamentową. Ta warstwa może również pozostać pusta.

  • Warstwa gruntu na płycie fundamentowej

Jeśli na płycie fundamentowej znajduje się nasyp, możesz tutaj wprowadzić odpowiedni materiał gruntu dla nasypu.

  • Grubość nasypu

Jeśli istnieje nasyp, należy wprowadzić jego grubość c.

  • Wody gruntowe

Aby uwzględnić wpływ wód gruntowych, należy określić Głębokość zwierciadła wód gruntowych dGWL.

Ważne

Aby uwzględnić własny ciężar nasypu i wód gruntowych w obliczeniach weryfikacji, należy w przypadku obciążenia aktywować Własny ciężar dla fundamentów. Następnie w zakładce Betonowe fundamenty można zaznaczyć opcje Aktywny nasyp i Aktywne wody gruntowe.

Zaleca się, aby dla wód gruntowych ustawić kategorię działania przypadku obciążenia na Stałe/obciążenie użytkowe 1.B i uwzględniać wody gruntowe niezależnie od własnego ciężaru modelu oraz własnego ciężaru fundamentu i nasypu, ponieważ wody gruntowe również mogą pozytywnie wpływać na dowody geotechniczne.

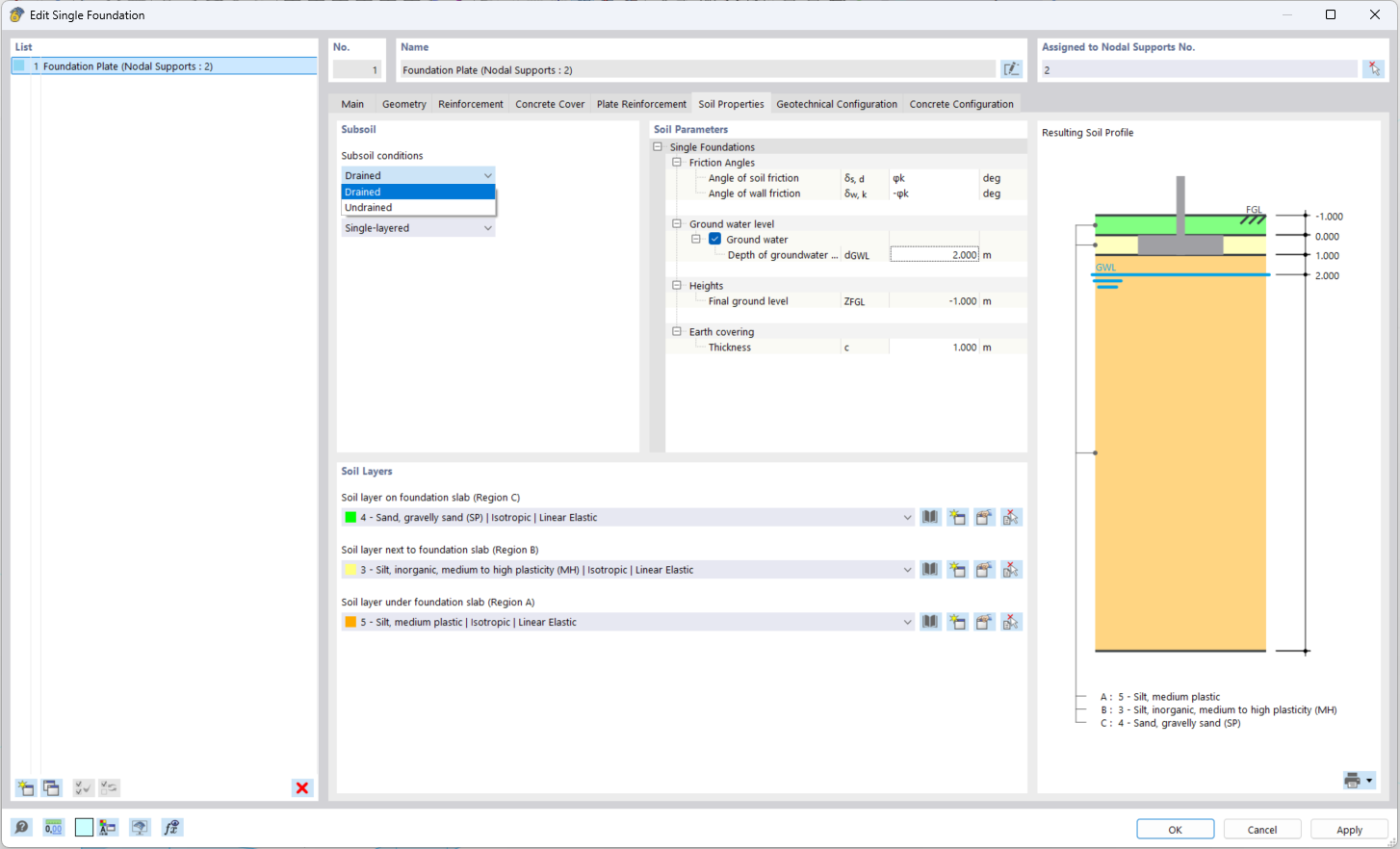

Płyta fundamentowa o specjalnych właściwościach podłoża, zastosowanie parametrów geotechnicznych
Płyta fundamentowa z niestandardowymi wartościami gruntu

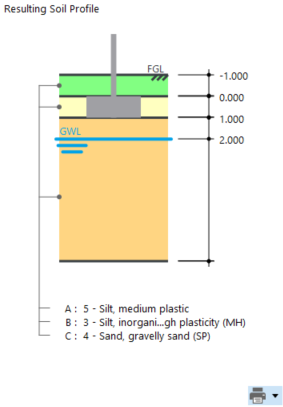

Profil gruntu jest przedstawiony graficznie w sekcji Profil wynikowy gruntu. Grafika zawiera materiał warstwowy, grubość warstwy oraz poziom wód gruntowych.

Analiza obciążenia fundamentu betonowego z wynikowym profilem gruntu w inżynierskim badaniu technicznym.
Wynikowa analiza profilu gruntu i obciążenia fundamentu

Aby wydrukować ten obraz w protokole wydruku, kliknij przycisk Natychmiast wydrukuj . Otworzy się lista opcji drukowania. Kliknij Do protokołu wydruku.
