Couche simple de sol

Si vous choisissez le Type de définition = Couche simple, une seule couche de sol est prise en compte.

• Couche de sol en-dessous de la semelle de fondation

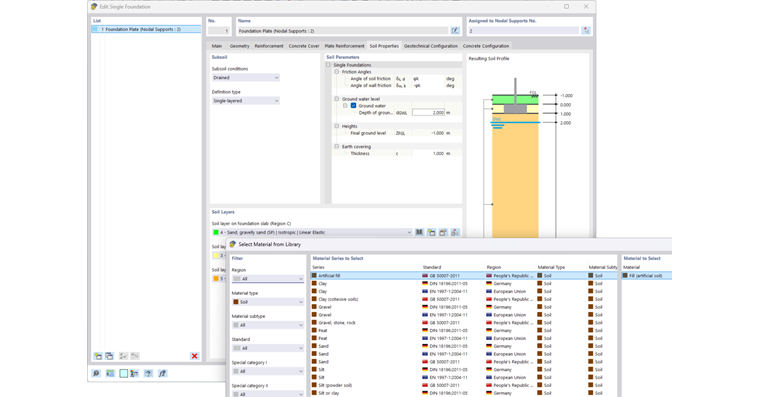

Sélectionnez le matériau du sol sous la semelle de fondation. Via le bouton , vous pouvez accéder à la bibliothèque de matériaux de sol.

Fondations en béton et sélection de sol

• Couche de sol à côté de la semelle de fondation

Ici, vous pouvez définir le sol qui recouvre la semelle de fondation. Cette couche peut également être laissée vide.

• Couche de sol au-dessus de la semelle de fondation

Si un remblai se trouve sur la semelle de fondation, vous pouvez saisir ici le matériau de sol correspondant au remblai.

• Épaisseur du recouvrement de sol

Si un remblai est présent, son épaisseur c doit être saisie.

• Eau souterraine

Pour prendre en compte l'influence de la nappe phréatique, la Profondeur du niveau de la nappe phréatique d_NNP doit être spécifiée.

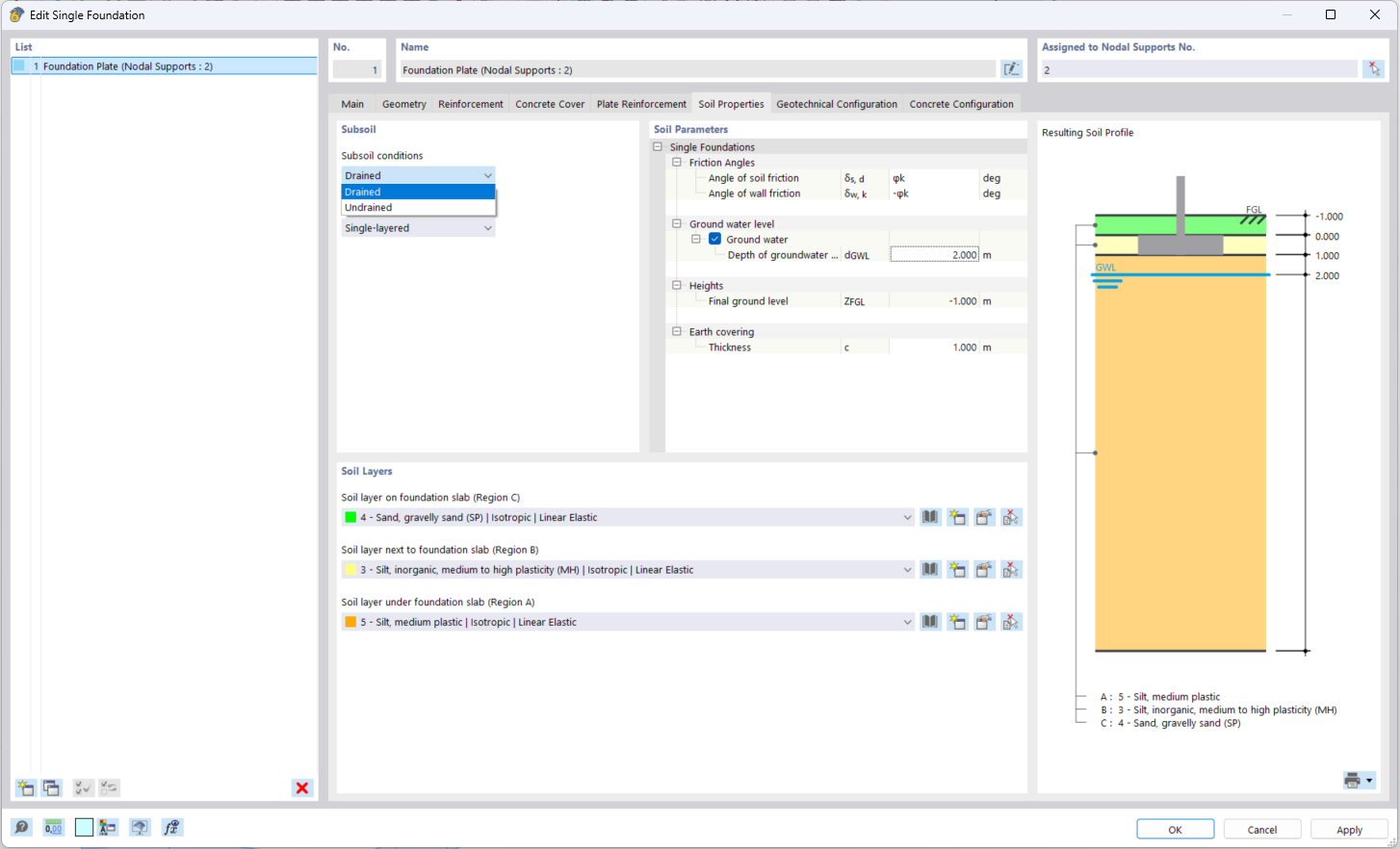

Radier de fondation avec propriétés de sol définies par l'utilisateur

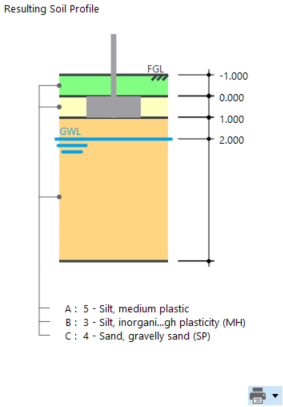

Le profil de sol est représenté graphiquement dans la section Profil de sol résultant. Le graphique contient le matériau de la couche et l'épaisseur de la couche ainsi que le niveau de la nappe phréatique.

Analyse du profil de sol et charge de fondation résultante

Pour imprimer cette image dans le rapport d'impression, cliquez sur le bouton . Une liste d'options d'impression s'ouvrira. Cliquez sur Dans le rapport d'impression.
