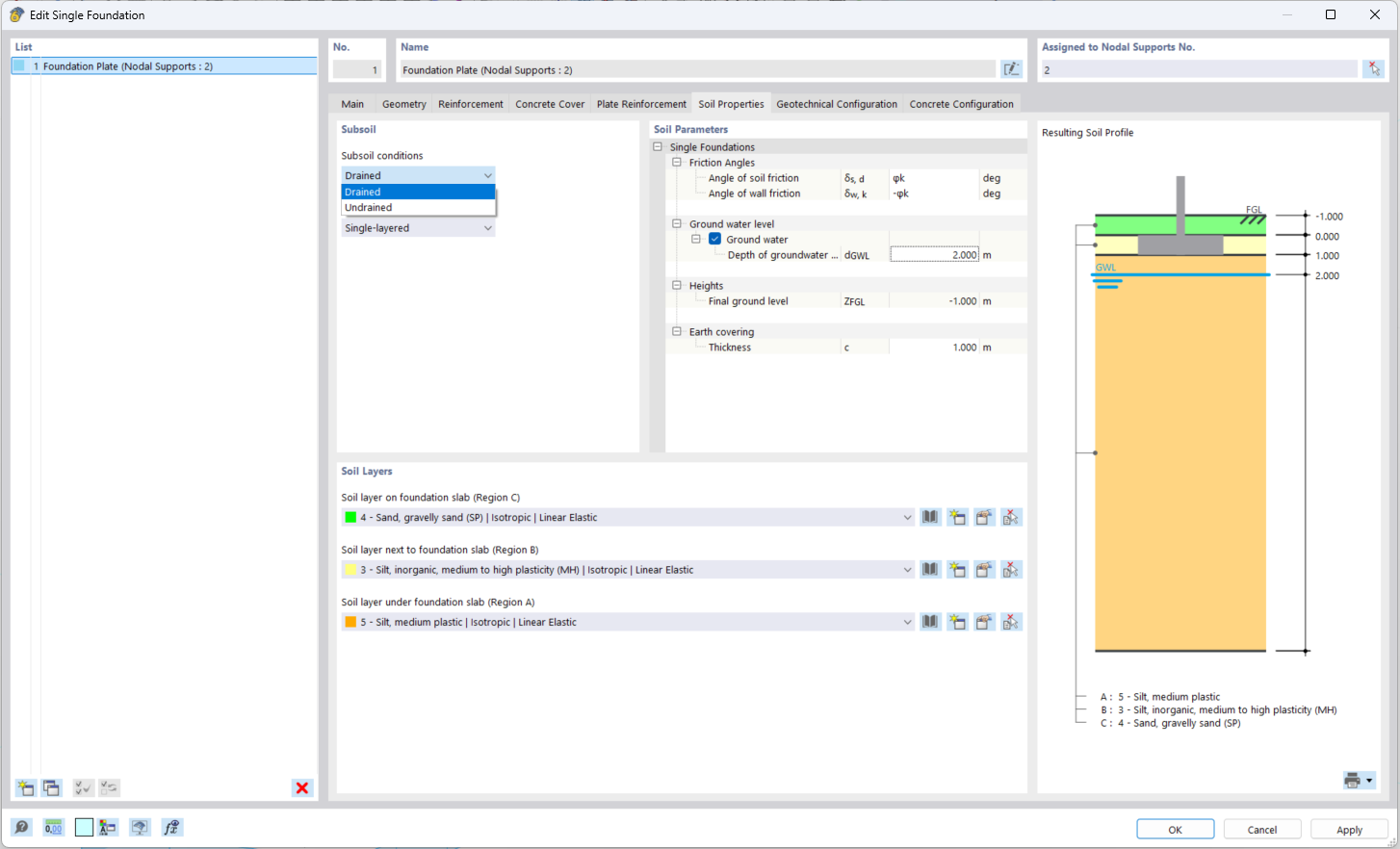

Suelo de una capa

Si elige el Tipo de definición Monocapa, solo se considerará una única capa de suelo.

• Capa de suelo debajo de la placa de fundamento

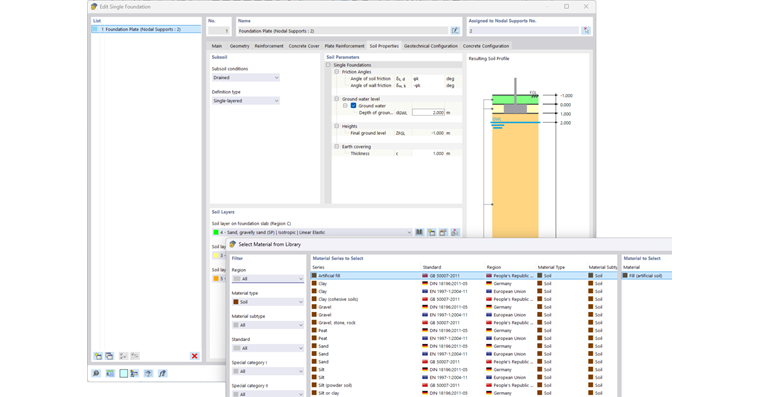

Seleccione el material del suelo debajo de la placa de fundamento. A través del botón , puede acceder a la biblioteca de materiales del suelo.

Cimentaciones de Hormigón y Selección de Suelo

• Capa de suelo al lado de la placa de fundamento

Aquí puede definir el suelo que cubre la placa de fundamento. Esta capa también puede quedar vacía.

• Capa de suelo sobre la placa de fundamento

Si hay un terraplén sobre la placa de fundamento, aquí puede especificar el material de suelo del terraplén.

• Espesor del terraplén

Si hay un terraplén, introduzca su espesor c.

• Agua subterránea

Para considerar el efecto del agua subterránea, se debe especificar la profundidad del nivel freático d_GWL.

Losas de cimentación con valores de suelo personalizados

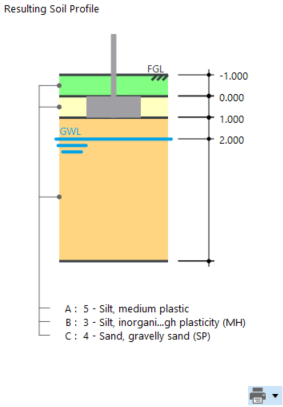

El perfil del suelo se muestra gráficamente en la sección Perfil de suelo resultante. El gráfico contiene el material de la capa y el espesor de la capa, así como el nivel del agua subterránea.

Resultado del análisis del perfil del suelo y carga de cimentación

Para imprimir esta imagen en el protocolo de impresión, haga clic en el botón . Se abrirá una lista con opciones de impresión. Haga clic en En el protocolo de impresión.
