Terreno monostrato

Se scegli il Tipo di definizione Monostrato, verrà considerato un solo strato di terreno.

  • Strato di terreno sotto la piastra di fondazione

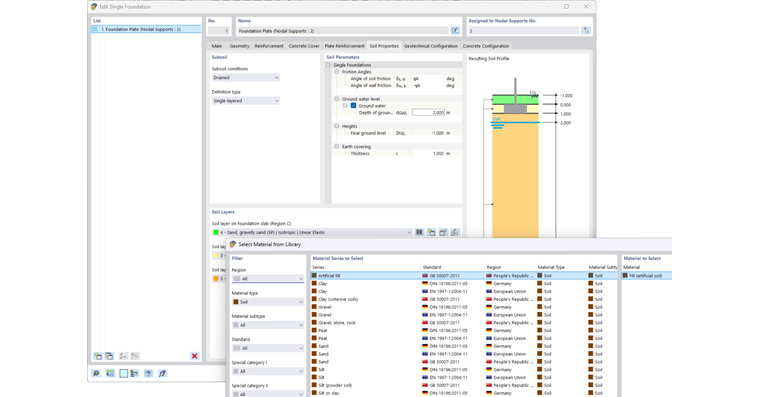

Seleziona il materiale del terreno sotto la piastra di fondazione. Tramite il pulsante libreria puoi accedere alla libreria dei materiali del terreno.

Selezione dei materiali del terreno per le fondazioni in calcestruzzo nella libreria dei materiali di un software di analisi strutturale.
Fondazioni in calcestruzzo e selezione del suolo
  • Strato di terreno accanto alla piastra di fondazione

Qui puoi definire il terreno che copre la piastra di fondazione. Questo strato può anche essere lasciato vuoto.

  • Strato di terreno sopra la piastra di fondazione

Nel caso ci sia un riporto sopra la piastra di fondazione, puoi definire qui il materiale del terreno del riporto.

  • Spessore del riporto

Se è presente un riporto, inserisci il suo spessore c.

  • Acqua di falda

Se si desidera considerare l'influenza dell'acqua di falda, deve essere indicata la profondità del livello dell'acqua di falda dGWL.

Importante

Per far sì che il peso proprio del riporto e l'acqua di falda vengano considerati nel calcolo, è necessario attivare in un caso di carico Peso proprio per le fondazioni. Successivamente, è possibile selezionare nel tab Fondazioni in calcestruzzo le opzioni Riporto attivo e Acqua di falda attiva.

Informazione

Si consiglia di impostare per l'acqua di falda la categoria di effetto del caso di carico su Permanente/Carico utile 1.B e di considerare l'acqua di falda indipendentemente dal peso proprio del modello e dal peso proprio della fondazione e del riporto, poiché l'acqua di falda può essere considerata positivamente nelle verifiche geotecniche.

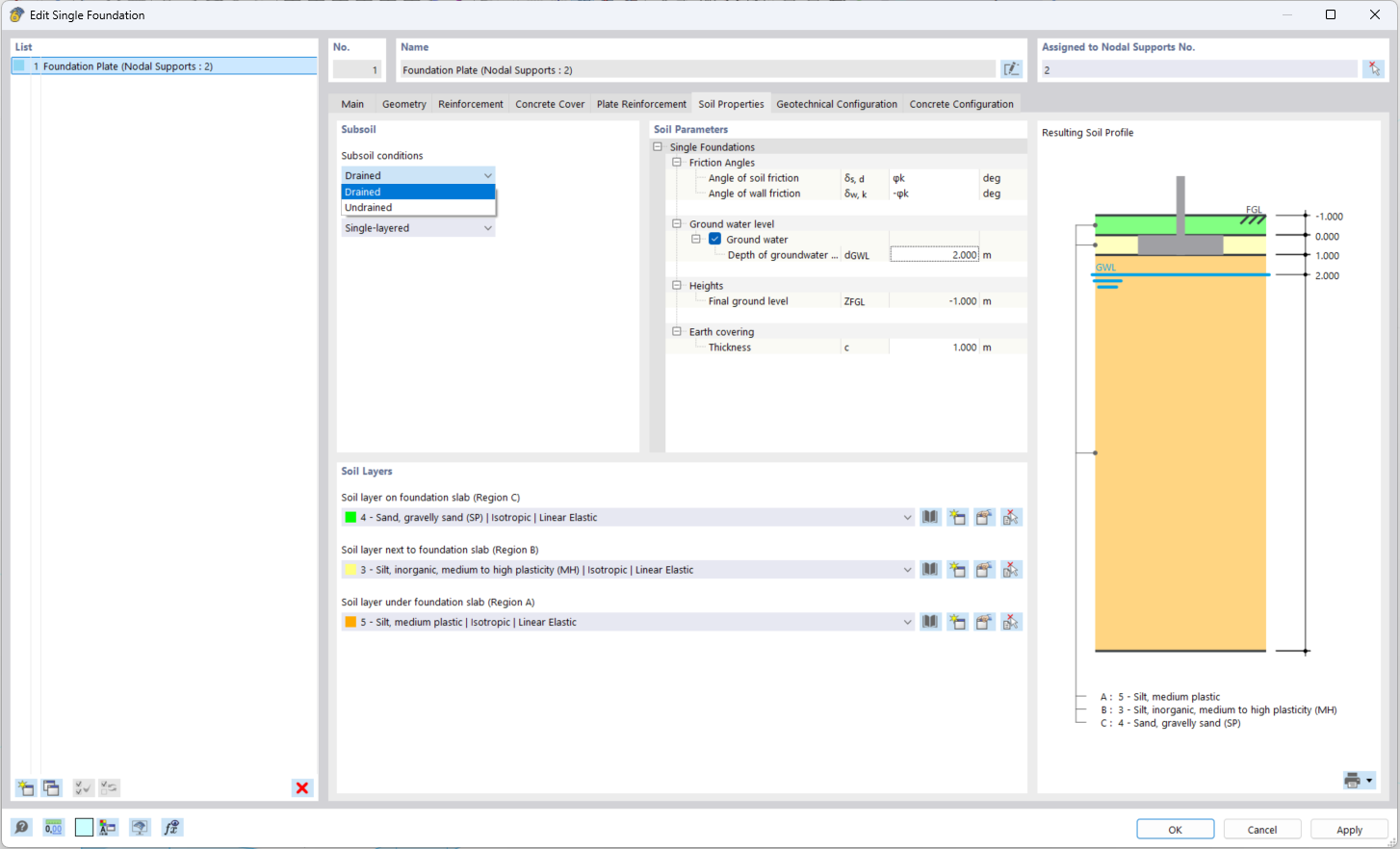

Piastra di fondazione con caratteristiche del terreno speciali rappresentata, applicazione di parametri geotecnici
Piastra di fondazione con parametri suolo personalizzati

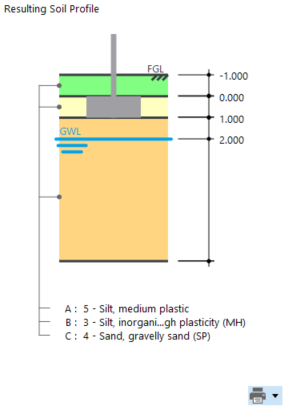

Il profilo del terreno è rappresentato graficamente nella sezione Profilo del terreno risultante. La grafica include il materiale dello strato e lo spessore dello strato, oltre al livello dell'acqua di falda.

Analisi del carico sulla fondazione in calcestruzzo con profilo del terreno risultante in uno studio di ingegneria civile.
Risultante dell’analisi del profilo del terreno e carico della fondazione

Per stampare questa immagine nel protocollo di stampa, clicca sul pulsante Stampa immediata . Si aprirà un elenco di opzioni di stampa. Clicca su Nel protocollo di stampa.
