Solo de uma camada

Se você escolher o Tipo de definição Camada única, será considerada apenas uma única camada de solo.

  • Camada de solo abaixo da laje de fundação

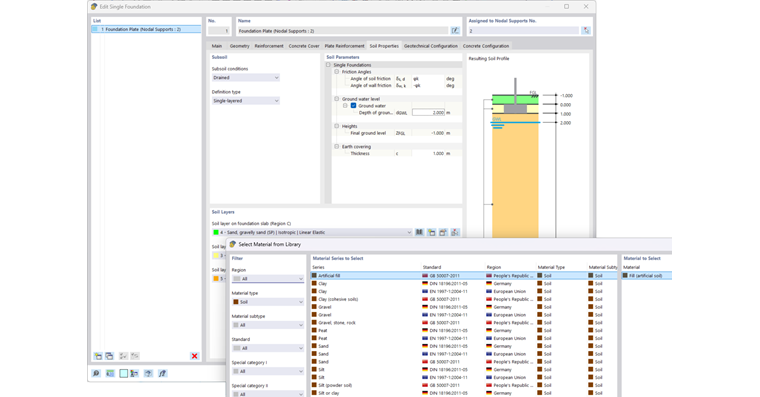

Selecione o material do solo abaixo da laje de fundação. Através do botão base de dados , você tem acesso à biblioteca de materiais do solo.

Seleção de materiais do solo para fundações de betão na biblioteca de materiais de um software de construção.
Fundações de betão e seleção de solo
  • Camada de solo ao lado da laje de fundação

Aqui você pode definir o solo que cobre a laje de fundação. Esta camada também pode ser deixada em branco.

  • Camada de solo sobre a laje de fundação

Caso haja um empilhamento sobre a laje de fundação, você pode definir aqui o material do solo desse empilhamento.

  • Espessura do empilhamento

Se houver um empilhamento, insira sua espessura c.

  • Água subterrânea

Se o efeito da água subterrânea deve ser considerado, a profundidade do nível da água subterrânea dGWL deve ser informada.

Importante

Para que o peso próprio do empilhamento e a água subterrânea sejam considerados no cálculo, é necessário ativar o caso de carga Peso próprio para fundações. Em seguida, no separador Fundações de concreto, você pode marcar a opção Empilhamento ativo e Água subterrânea ativa.

Informação

Recomenda-se definir a categoria de efeito do caso de carga da água subterrânea como Permanente/Carga de uso 1.B e considerar a água subterrânea independentemente do peso próprio do modelo e do peso próprio da fundação e empilhamento, pois a água subterrânea também pode ter um efeito positivo para verificações geotécnicas.

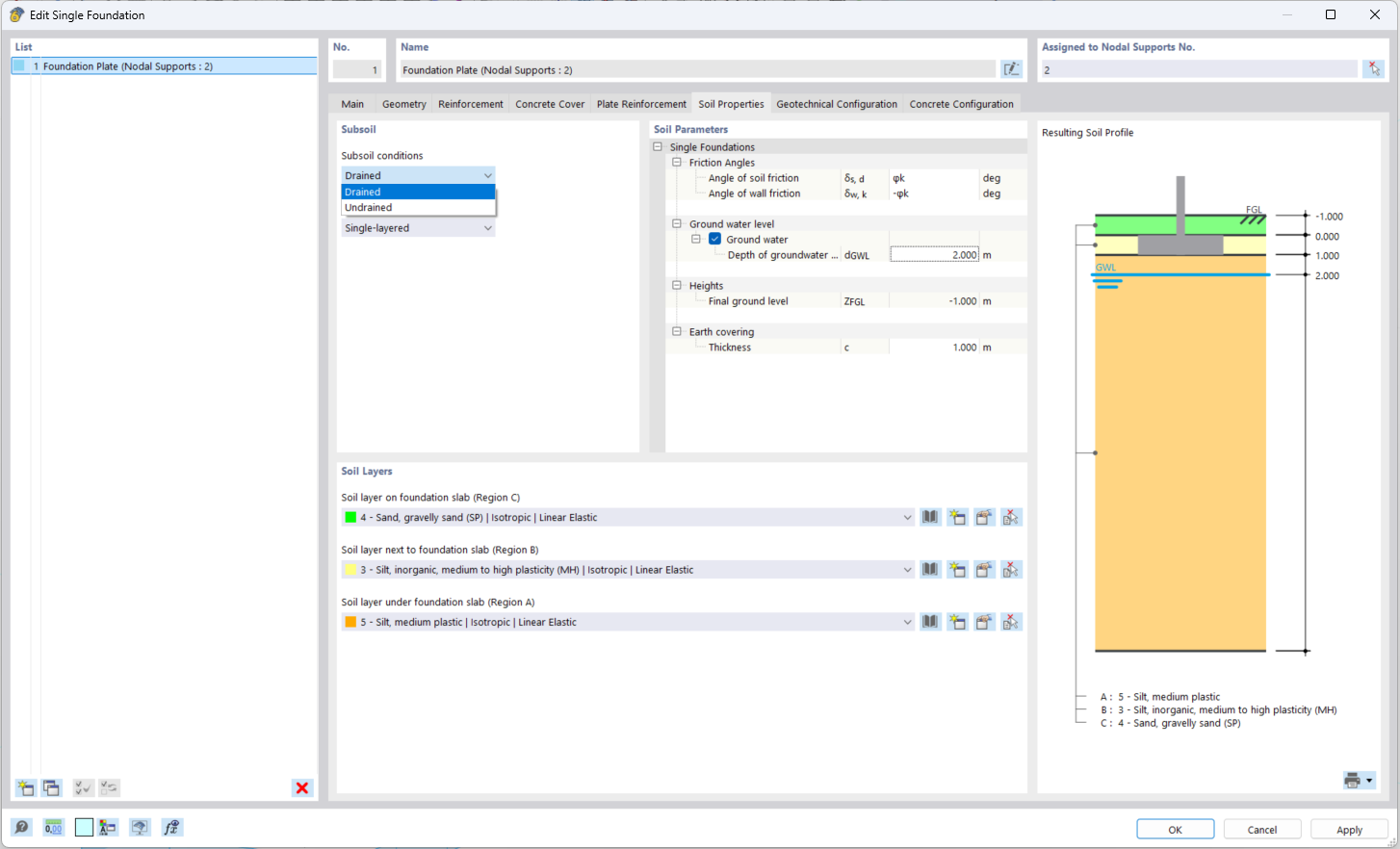

Laje de fundação representada com características especiais do solo, Aplicação de parâmetros geotécnicos
Laje de fundação com parâmetros de solo definidos pelo utilizador

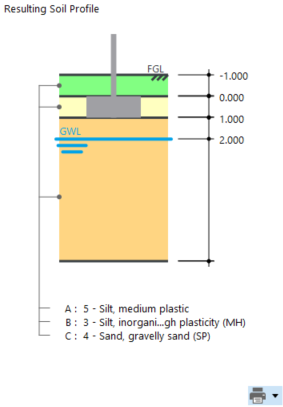

O perfil do solo é apresentado graficamente na seção Perfil de solo resultante. O gráfico contém o material da camada, a espessura da camada e o nível da água subterrânea.

Análise de carga sobre fundação de betão com perfil de solo resultante em estudo de engenharia civil.
Análise de perfil de solo resultante e carregamento de fundação

Para imprimir esta imagem no relatório de impressão, clique no botão Imprimir imediatamente . Uma lista de opções de impressão será aberta. Clique em Para o relatório de impressão.
