Verificações

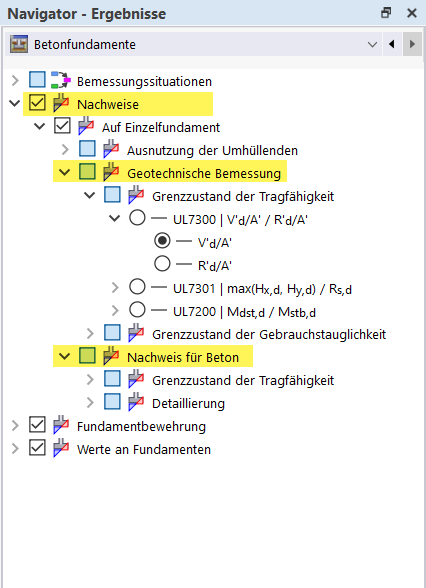

Na categoria do Navegador Verificações, pode controlar quais verificações, com as respetivas taxas de utilização nos objetos dimensionados, são apresentadas graficamente. Esta categoria contém ainda subcategorias para os tipos de verificação específicos:

• Dimensionamento geotécnico: estão disponíveis para seleção os tipos de verificação específicos para o estado limite último e para o estado limite de utilização.
• Verificação do betão: as verificações do betão armado estão subdivididas em verificações para o estado limite último e para a pormenorização.

Verificações geotécnicas

As verificações geotécnicas abrangem a verificação da interação entre a fundação e o terreno e são realizadas para o estado limite último e o estado limite de utilização. Os resultados são apresentados graficamente abaixo da laje de fundação.

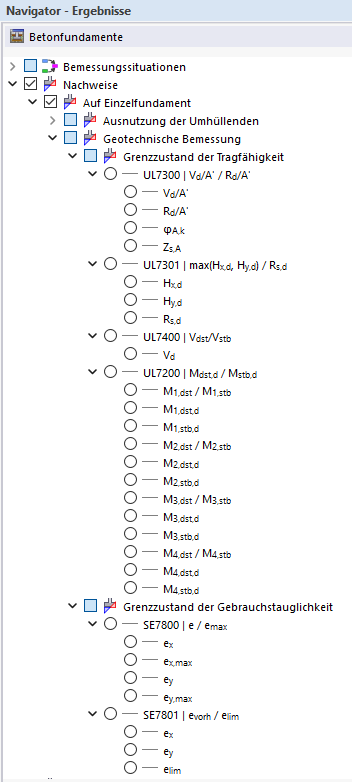

Verificações geotécnicas no Navegador para fundações de betão no RFEM 6

UL7300 | Estado limite último (rotura do terreno)

Esta verificação comprova a capacidade resistente do terreno sob a fundação. No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• V_d/R_d – taxa de utilização da verificação
• V_d/A' – valor de projeto da ação de rotura do terreno
• R_d/A' – valor de projeto da resistência à rotura do terreno
• φ_A,k – valor de projeto do ângulo de atrito efetivo sob a fundação
• Z_s,A – profundidade da superfície de deslizamento

Os resultados são apresentados como iso-superfícies abaixo da laje de fundação e mostram a distribuição das pressões no terreno, bem como a taxa de utilização do terreno.

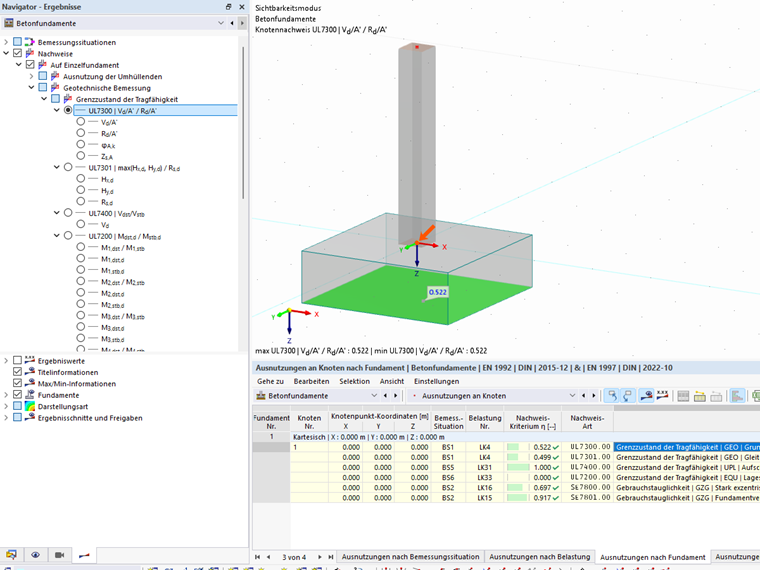

Utilização da verificação de ruptura do solo para fundações de betão em RFEM 6

UL7301 | Estado limite último (deslizamento)

Esta verificação comprova a segurança contra o deslizamento da fundação devido a ações horizontais. No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• H_x,d – valor de projeto da força horizontal na direção x
• H_y,d – valor de projeto da força horizontal na direção y
• R_d – resistência ao deslizamento

Os resultados mostram as forças horizontais determinantes e a resistência disponível ao deslizamento.

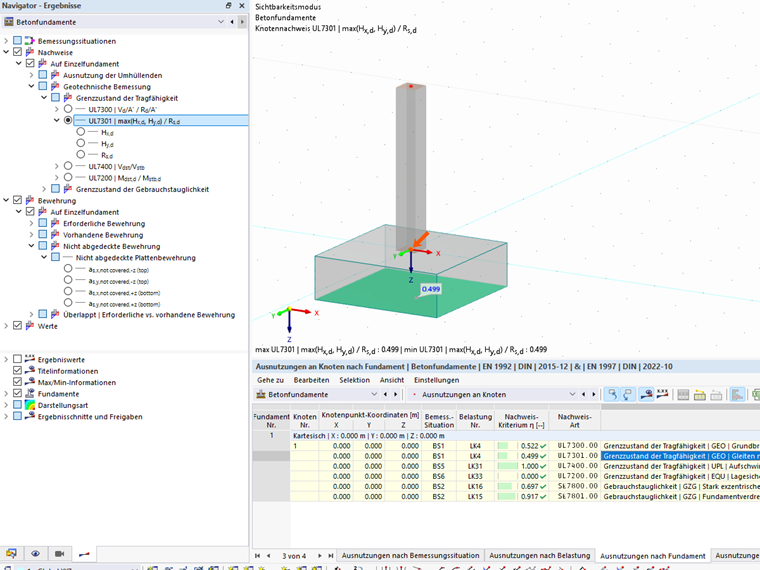

Utilização da verificação de segurança ao deslizamento para fundações de betão no RFEM 6

UL7400 | Estado limite último (flutuação)

Esta verificação comprova a segurança contra a flutuação da fundação devido a forças de impulsão.
No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• V_d – carga vertical atuante (resultante)

Os resultados mostram o equilíbrio entre as forças de impulsão e as forças estabilizadoras.

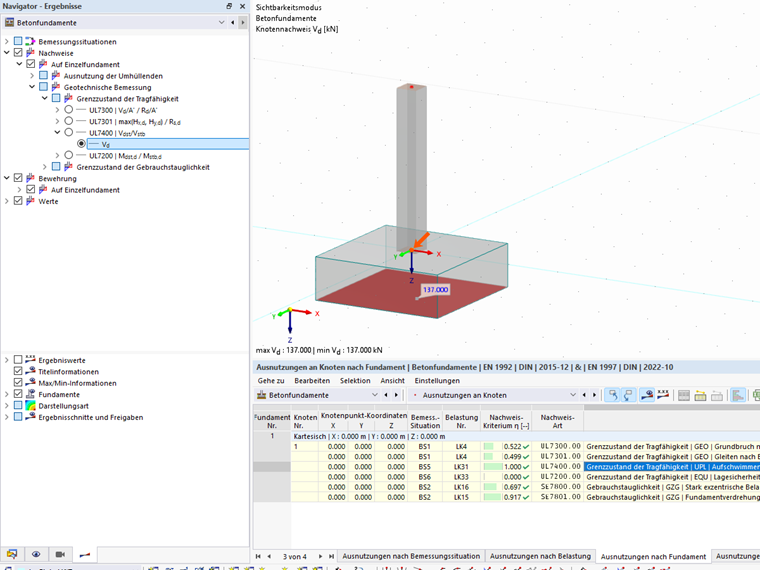

Resultante Vertical para a Verificação de Flutuação de Fundações de Betão no RFEM 6

UL7200 | Estado limite último (estabilidade de posição)

Esta verificação comprova a estabilidade da fundação contra o tombamento devido à solicitação de momento.

No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• M_d,stb – momento estabilizador
• M_d,dst – momento desestabilizador

A verificação é efetuada separadamente para cada aresta da fundação. Das verificações individuais, é determinada e apresentada a taxa de utilização determinante como máximo. Os resultados permitem avaliar a segurança ao tombamento da fundação.

Utilização da segurança contra deslizamento para uma aresta de fundação

SE7800 | Estado limite de utilização (carregamento excêntrico)

Esta verificação avalia a aptidão ao serviço da fundação com carregamento excêntrico. No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• e_x – excentricidade na direção x
• e_y – excentricidade na direção y
• e_max – excentricidade máxima nas direções x e y

Os resultados mostram a posição da resultante dentro da área da fundação e permitem avaliar a distribuição das cargas.

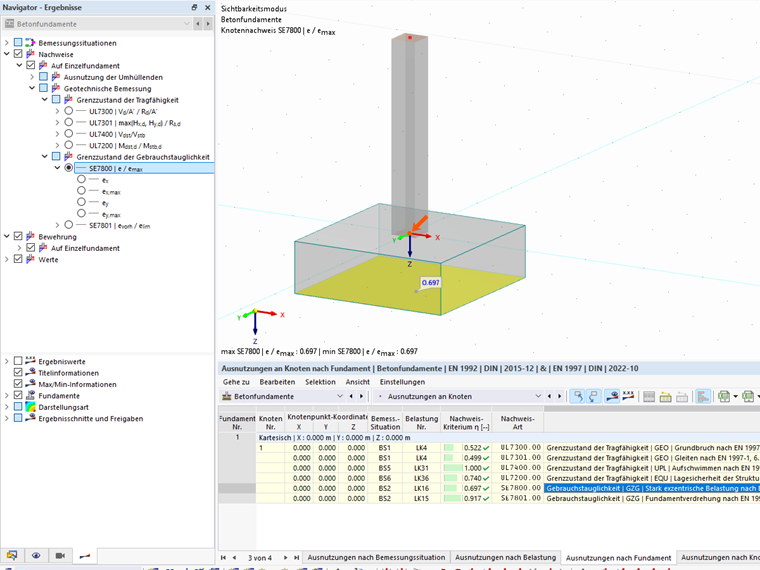

Aproveitamento sob carregamento fortemente excêntrico de uma fundação de betão

SE7801 | Estado limite de utilização (torção da fundação)

Esta verificação comprova se a resultante do carregamento se encontra dentro da área núcleo admissível da fundação e, assim, não ocorre torção inadmissível nem levantamento da laje de fundação.

No Navegador, podem ser selecionadas as seguintes grandezas de resultado para a representação gráfica:

• e_x – excentricidade na direção x
• e_y – excentricidade na direção y
• e_lim – valor limite da excentricidade admissível

A avaliação é realizada com base na posição da resultante em relação às dimensões da fundação. Se a excentricidade admissível for excedida, a força de compressão sai da área núcleo, podendo ocorrer tensões de tração na junta de fundação.

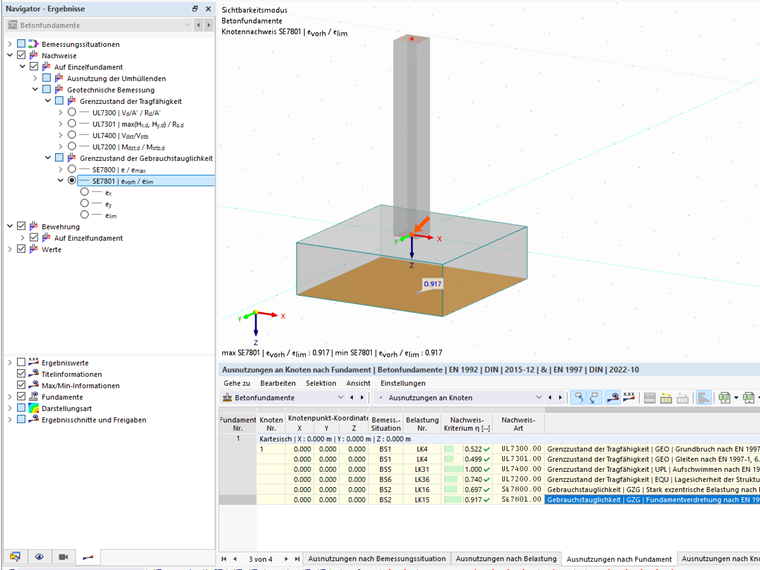

Aproveitamento da rotação da fundação de uma fundação de betão

Verificações do betão

As verificações do betão incluem a verificação da laje de fundação no estado limite último, bem como a determinação da armadura necessária.

UL2400 | Resistência ao punçoamento

Esta verificação comprova a resistência ao punçoamento da laje de fundação na zona de introdução de cargas.

Estão disponíveis as seguintes grandezas de resultado para a representação gráfica:

UL2400 – Resistência ao punçoamento segundo EN 1992-1-1 (V_Rd,c)

• V_Ed,red – esforço transverso atuante reduzido
• V_Rd,c – resistência ao punçoamento sem armadura de punçoamento
• σ_z – tensão de compressão determinante sob a laje de fundação
• β – fator de aumento para consideração dos momentos

UL2401 – Resistência ao punçoamento no perímetro circular da coluna ou perímetro circular da área de introdução de cargas segundo EN 1992-1-1 (V_Rd,max)

• V_Ed – esforço transverso atuante
• V_Rd,max – resistência máxima ao punçoamento

Os resultados são apresentados na zona de introdução de cargas e permitem avaliar a taxa de utilização, bem como as grandezas de influência determinantes da verificação ao punçoamento.

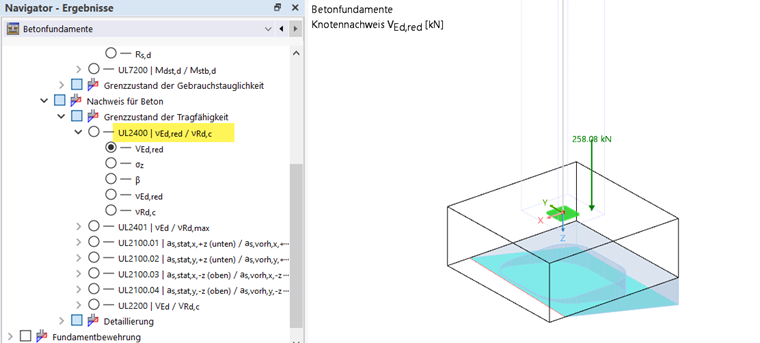

Visualização gráfica de fundações de betão

Para fundações em degraus, estão disponíveis duas verificações adicionais para o primeiro escalão da fundação (UL2402 e UL2403). Pode encontrar mais informações sobre este assunto na secção Bemessungsstreifen .

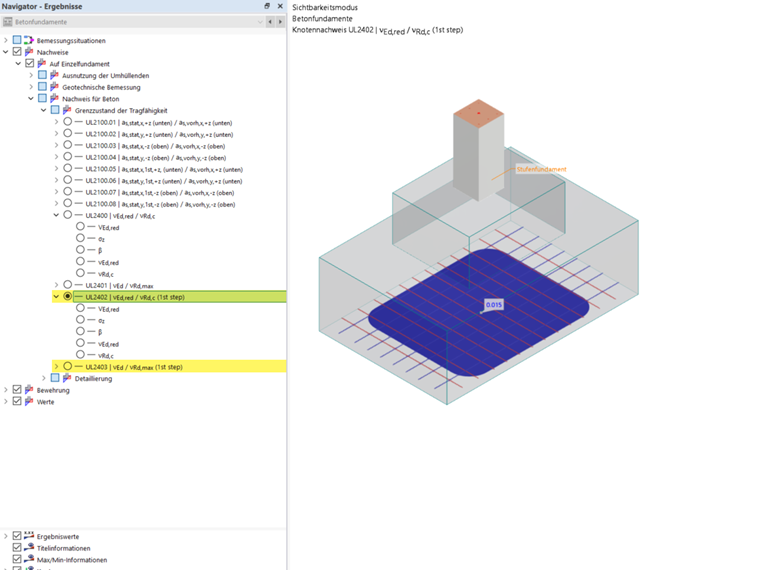

Fundação em degraus - Verificações de punçoamento Resultados gráficos

UL2100 | Rotura por flexão da laje

Esta verificação comprova a capacidade resistente à flexão da laje de fundação nas direções x e y, bem como para a armadura superior e inferior.

Os resultados estão organizados por direção (direção x e y) e por posição (face superior ou inferior da laje de fundação) e são avaliados para Durchstanzen individuais.

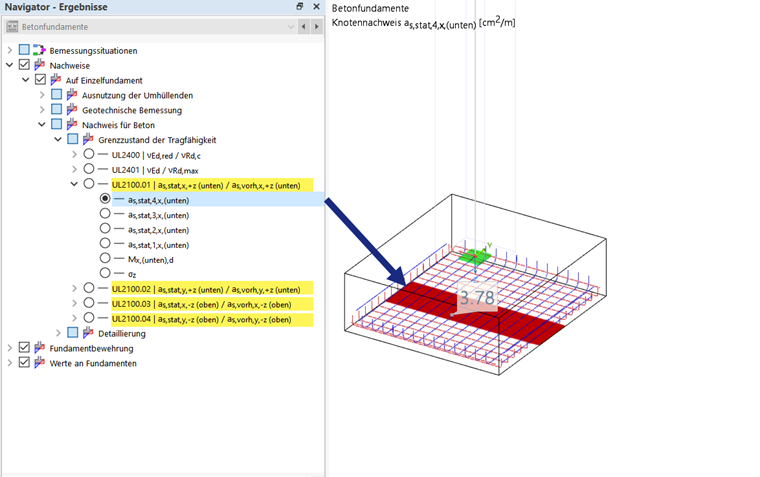

Análise de fundação de betão: faixa de cálculo

Estão disponíveis as seguintes grandezas de resultado para a representação gráfica:

Áreas estáticas de armadura longitudinal por faixa de dimensionamento

• a_{s,stat,1,x,(unten)} até a_{s,stat,4,x,(unten)} – áreas estáticas de armadura longitudinal na direção x para a armadura inferior
• a_{s,stat,1,y,(unten)} até a_{s,stat,4,y,(unten)} – áreas estáticas de armadura longitudinal na direção y para a armadura inferior
• a_{s,stat,1,x,(oben)} até a_{s,stat,4,x,(oben)} – áreas estáticas de armadura longitudinal na direção x para a armadura superior
• a_{s,stat,1,y,(oben)} até a_{s,stat,4,y,(oben)} – áreas estáticas de armadura longitudinal na direção y para a armadura superior

Momentos de dimensionamento

• M_x,(unten),d, M_y,(unten),d – momentos de dimensionamento para a armadura inferior
• M_x,(oben),d, M_y,(oben),d – momentos de dimensionamento para a armadura superior

Grandeza de resultado adicional

• σ_z – tensão de compressão sob o centro da laje de fundação

Os resultados permitem uma avaliação diferenciada da solicitação à flexão, bem como da armadura necessária nas várias faixas de dimensionamento.

Adicionalmente, a distribuição da tensão de compressão na junta de fundação é apresentada graficamente com valores nos nós de canto e sob o centro da laje de fundação.

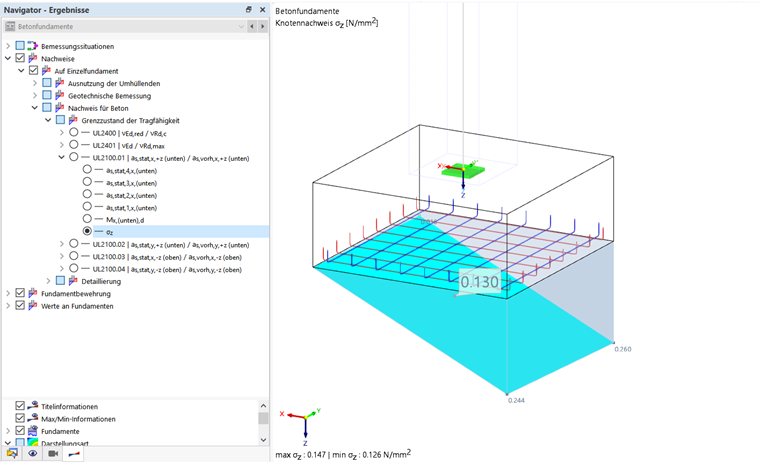

Analisar fundações de betão com distribuição de tensões de compressão

Tipo de representação

A categoria Tipo de representação na zona inferior do Navegador oferece a possibilidade de apresentar os resultados como iso-superfícies ou isolinhas. Aí também pode desativar completamente a representação gráfica.

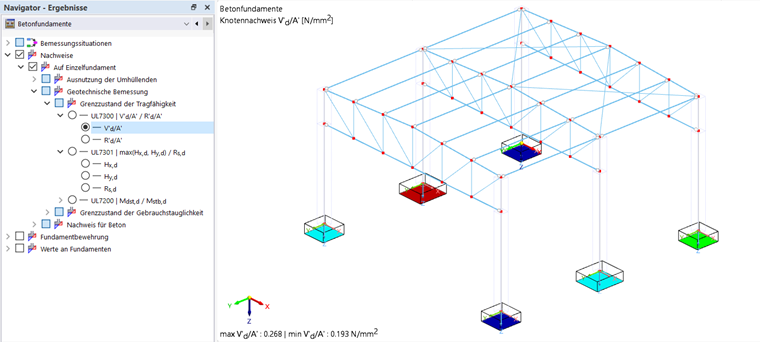

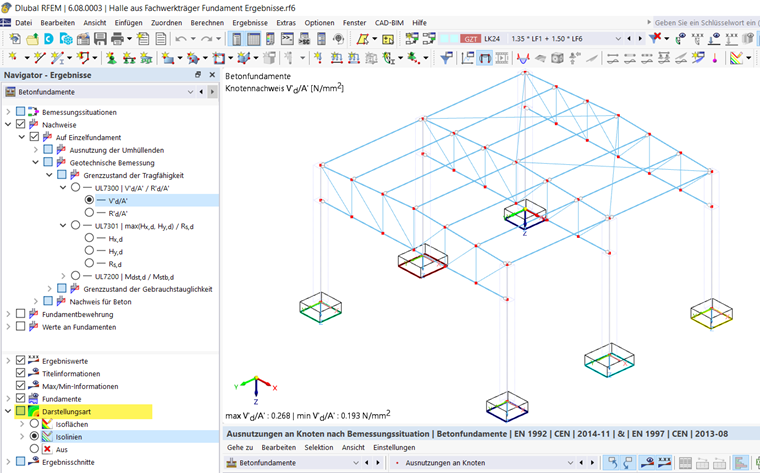

Representação de fundações de betão com diferentes tipos de representação gráfica
