Vérifications

La catégorie du navigateur Vérifications permet de contrôler quelles vérifications sont affichées graphiquement avec les ratios de vérification correspondants sur les objets calculés. Cette catégorie contient d’autres sous-catégories pour les types de vérification spécifiques :

• Analyse géotechnique : les types de vérification spécifiques pour l’état limite ultime et l’état limite de service sont disponibles.
• Vérification du béton : les vérifications du béton armé sont réparties en vérifications pour l’état limite ultime et pour les détails.

Analyses géotechniques

Les analyses géotechniques comprennent le contrôle de l'interaction entre la fondation et le sol de fondation et sont menées pour l’état limite ultime ainsi que pour l'état limite de service. Les résultats sont représentés graphiquement sous la semelle de fondation.

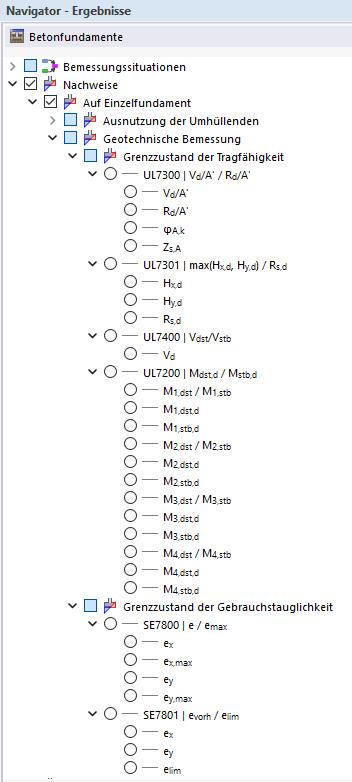

Vérifications géotechniques dans le Navigateur pour les fondations en béton dans RFEM 6

UL7300 | État limite ultime (rupture du terrain)

Cette vérification contrôle la portance du sol de fondation sous la fondation. Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• V_d/R_d – ratio de vérification de la vérification
• V_d/A' – valeur de calcul de l’action de rupture du terrain
• R_d/A' – valeur de calcul de la résistance à la rupture du terrain
• φ_A,k – valeur de calcul de l’angle de frottement efficace sous la fondation
• Z_s,A – profondeur de la surface de glissement

Les résultats sont représentés sous forme d’iso-surfaces sous la semelle de fondation et montrent la distribution des contraintes de contact ainsi que le ratio de vérification du sol de fondation.

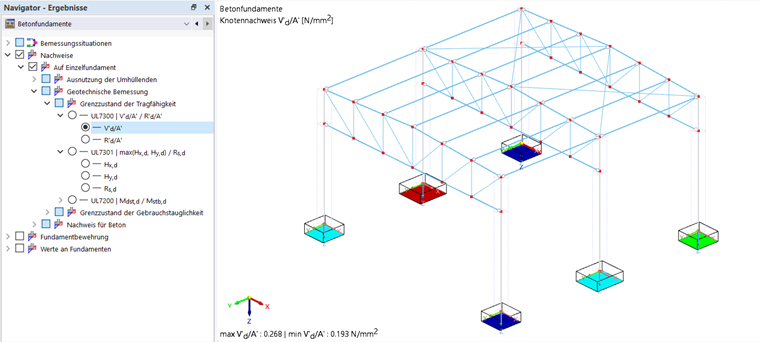

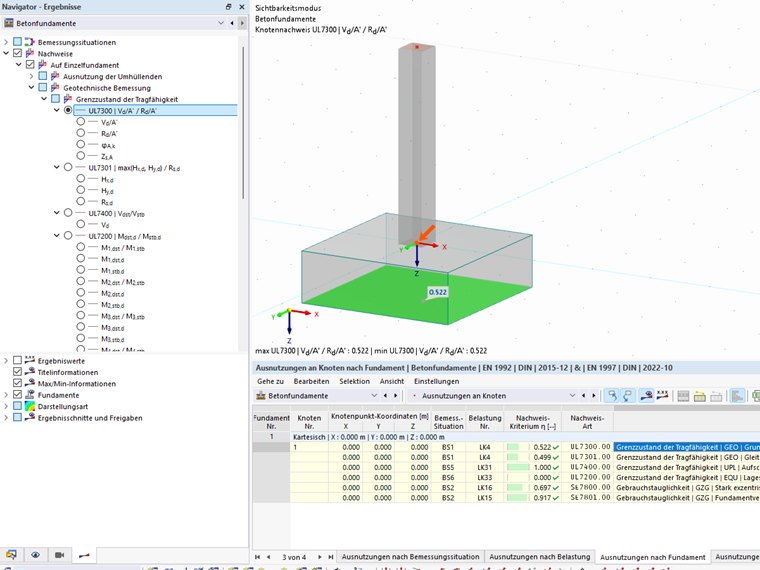

Utilisation de la vérification de la rupture du terrain pour les fondations en béton dans RFEM 6

UL7301 | État limite ultime (glissement)

Cette vérification contrôle la résistance au glissement de la fondation sous l’effet d’actions horizontales. Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• H_x,d – valeur de calcul de l’effort horizontal en direction x
• H_y,d – valeur de calcul de l’effort horizontal en direction y
• R_d – résistance au glissement

Les résultats montrent les efforts horizontaux déterminants et la résistance au glissement disponible.

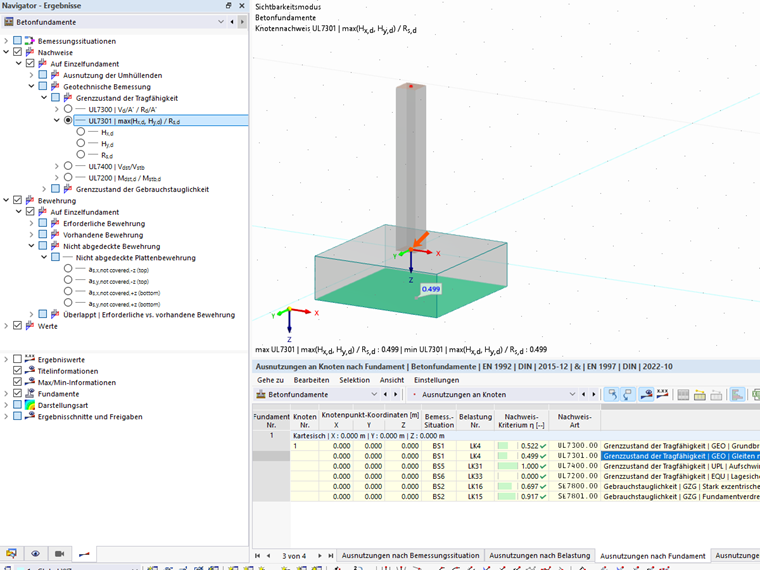

Utilisation de la vérification de la résistance au glissement pour les fondations en béton dans RFEM 6

UL7400 | État limite ultime (flottabilité)

Cette vérification contrôle la résistance à la flottabilité de la fondation sous l’effet de forces de soulèvement.
Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• V_d – charge verticale agissante (résultante)

Les résultats montrent l’équilibre entre les forces de soulèvement et les forces stabilisatrices.

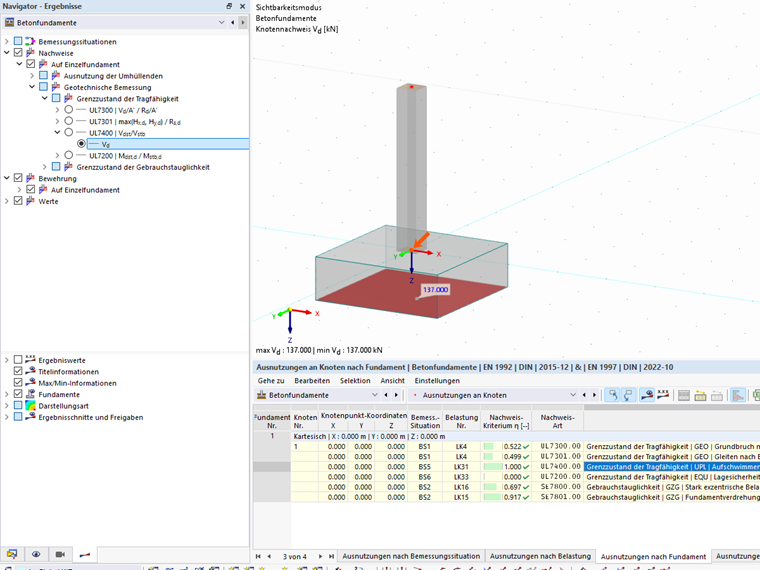

Résultante verticale pour la vérification au soulèvement des fondations en béton dans RFEM 6

UL7200 | État limite ultime (équilibre statique)

Cette vérification contrôle la stabilité de la fondation contre le basculement sous l’effet de sollicitations en moment.

Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• M_d,stb – moment stabilisant
• M_d,dst – moment déstabilisant

La vérification est effectuée séparément pour chaque arête de fondation. À partir des vérifications individuelles, le ratio de vérification déterminant est déterminé comme maximal et affiché. Les résultats permettent d’évaluer la stabilité de la fondation vis-à-vis du basculement.

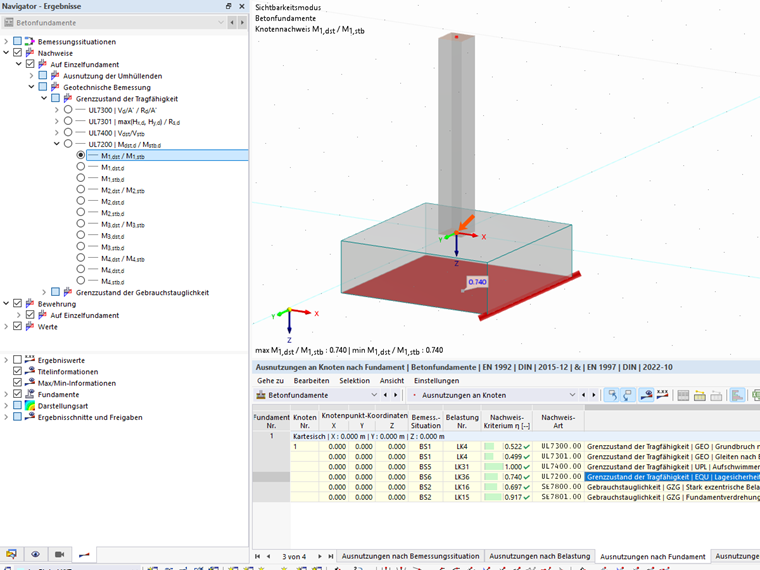

Utilisation de l’équilibre statique pour une arête de fondation

SE7800 | État limite de service (chargement excentré)

Cette vérification évalue l’état limite de service de la fondation en cas de chargement excentré. Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• e_x – excentrement en direction x
• e_y – excentrement en direction y
• e_max – excentrement maximal en direction x et y

Les résultats montrent la position de la résultante à l’intérieur de la surface de fondation et permettent d’évaluer la distribution des charges.

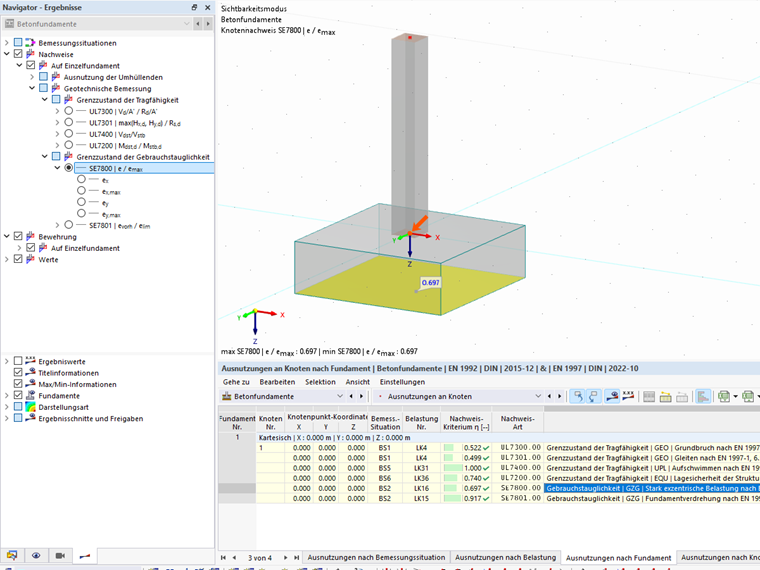

Utilisation sous chargement fortement excentré d'une fondation en béton

SE7801 | État limite de service (rotation de la fondation)

Cette vérification contrôle si la résultante des charges se situe à l’intérieur de la zone centrale admissible de la fondation et si, par conséquent, aucune rotation inadmissible ni aucun soulèvement de la semelle de fondation ne se produit.

Dans le navigateur, les grandeurs de résultat suivantes peuvent être sélectionnées pour la représentation graphique :

• e_x – excentrement en direction x
• e_y – excentrement en direction y
• e_lim – valeur limite de l’excentrement admissible

L’évaluation s’effectue via la position de la résultante par rapport aux dimensions de la fondation. Si l’excentricité admissible est dépassé, la force de compression quitte la zone centrale, ce qui peut entraîner des contraintes de traction dans le joint de fondation.

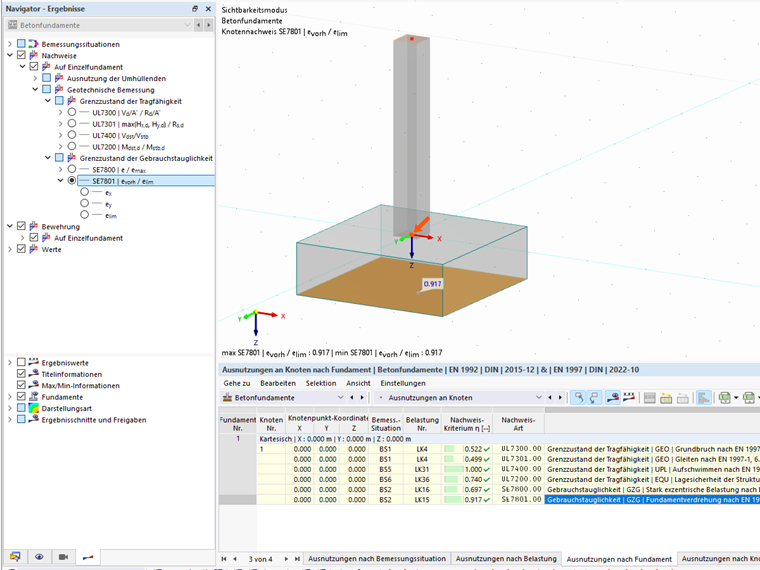

Utilisation de la rotation de fondation d'une fondation en béton

Vérifications du béton

Les vérifications du béton comprennent le contrôle de la semelle de fondation à l’état limite ultime ainsi que la détermination des armatures requises.

UL2400 | Résistance au poinçonnement

Cette vérification contrôle la résistance au poinçonnement de la semelle de fondation dans la zone d’application des charges.

Les grandeurs de résultat suivantes sont disponibles pour la représentation graphique :

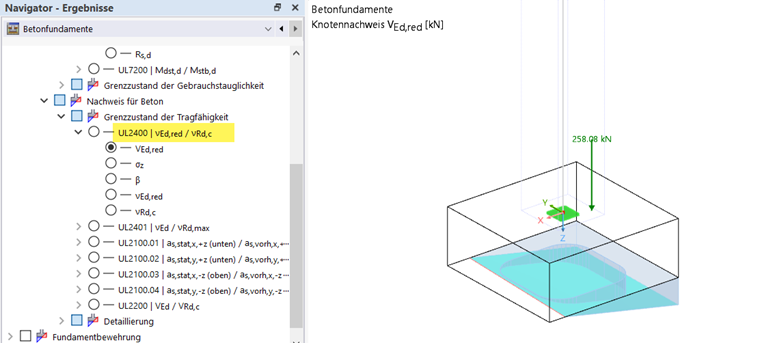

UL2400 – Résistance au poinçonnement selon l’EN 1992-1-1 (V_Rd,c)

• V_Ed,red – effort tranchant agissant réduit
• V_Rd,c – résistance au poinçonnement sans armature de poinçonnement
• σ_z – contrainte de compression déterminante sous la semelle de fondation
• β – facteur d’augmentation pour la prise en compte des moments

UL2401 – Résistance au poinçonnement au périmètre du poteau ou au périmètre de la zone d’application des charges selon l’EN 1992-1-1 (V_Rd,max)

• V_Ed – effort tranchant agissant
• V_Rd,max – résistance maximale au poinçonnement

Les résultats sont représentés dans la zone d’application des charges et permettent d’évaluer le ratio de vérification ainsi que les grandeurs d’influence déterminantes de la vérification de la résistance au poinçonnement.

Visualisation graphique des fondations en béton

Pour les fondations à plusieurs niveaux, deux vérifications supplémentaires sont disponibles pour le premier niveau de fondation (UL2402 et UL2403). Pour en savoir plus à ce sujet, consultez le paragraphe Poinçonnement .

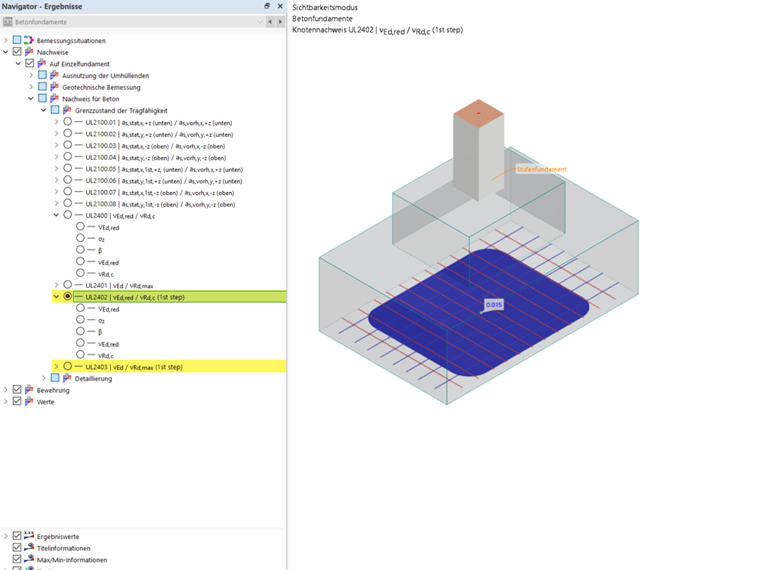

Semelle à gradins - Vérifications de poinçonnement Résultats graphiques

UL2100 | Rupture en flexion de la semelle

Cette vérification contrôle la résistance en flexion de la semelle de fondation en direction x et y ainsi que pour les armatures supérieures et inférieures.

Les résultats sont structurés selon la direction (direction x et y) et la position (face supérieure ou inférieure de la semelle de fondation) et sont évalués individuellement pour des poinçonnements .

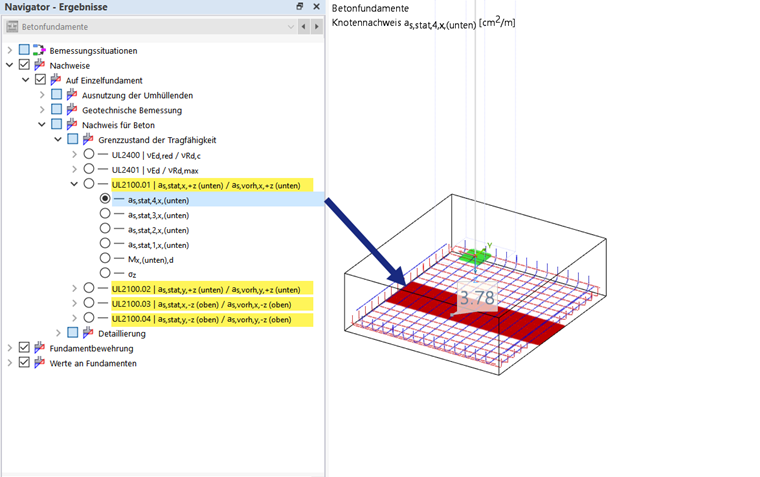

Analyse des fondations en béton : bandes de calcul

Les grandeurs de résultat suivantes sont disponibles pour la représentation graphique :

Aires d’armatures longitudinales statiques par bande de calcul

• a_{s,stat,1,x,(bas)} à a_{s,stat,4,x,(bas)} – aires d’armatures longitudinales statiques en direction x pour les armatures inférieures
• a_{s,stat,1,y,(bas)} à a_{s,stat,4,y,(bas)} – aires d’armatures longitudinales statiques en direction y pour les armatures inférieures
• a_{s,stat,1,x,(haut)} à a_{s,stat,4,x,(haut)} – aires d’armatures longitudinales statiques en direction x pour les armatures supérieures
• a_{s,stat,1,y,(haut)} à a_{s,stat,4,y,(haut)} – aires d’armatures longitudinales statiques en direction y pour les armatures supérieures

Moments de calcul

• M_x,(bas),d, M_y,(bas),d – moments de calcul pour les armatures inférieures
• M_x,(haut),d, M_y,(haut),d – moments de calcul pour les armatures supérieures

Grandeur de résultat supplémentaire

• σ_z – contrainte de compression sous le milieu de la semelle de fondation

Les résultats permettent une évaluation différenciée des sollicitations en flexion ainsi que de les armatures requises dans les différentes bandes de calcul.

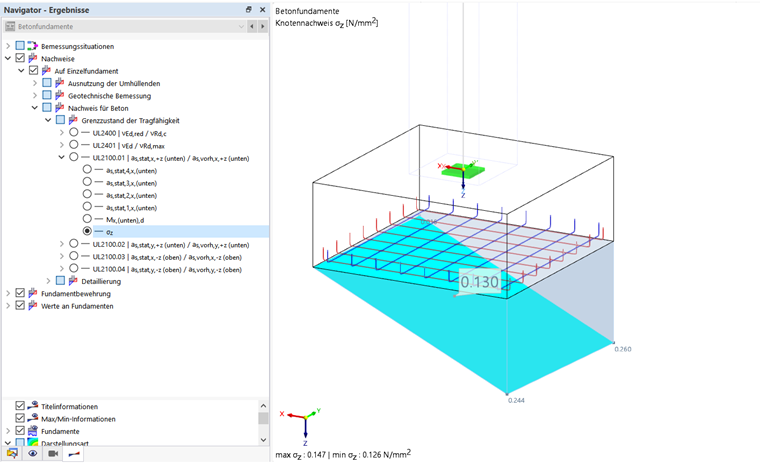

En outre, la distribution des contraintes de compression dans le joint de fondation est représentée graphiquement avec des valeurs aux nœuds d’angle et sous le milieu de la semelle de fondation.

Analyse de fondations en béton avec distribution de la contrainte de compression

Type d’affichage

La catégorie Type d’affichage dans la partie inférieure du navigateur offre la possibilité de représenter les résultats sous forme d'iso-surfaces ou d’isolignes, et de désactiver complètement la représentation graphique.

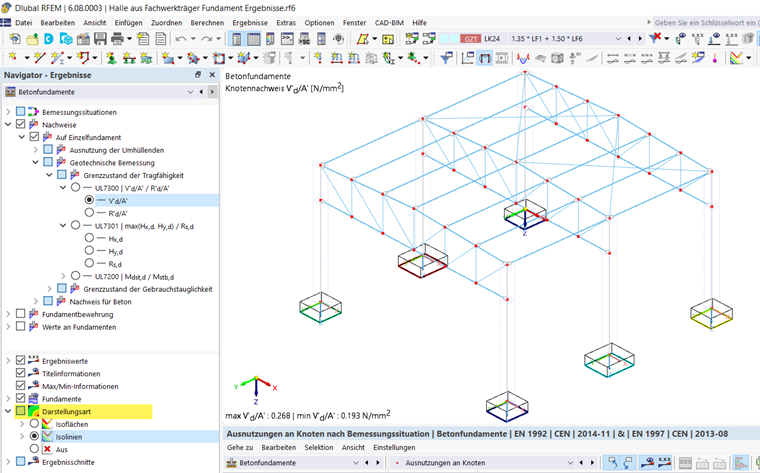

Représentation des fondations en béton avec différents types de graphiques
