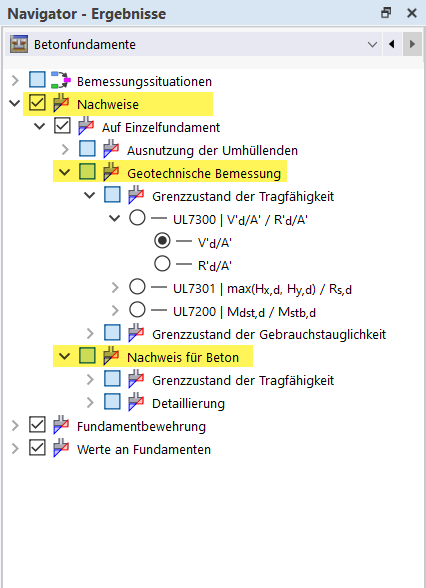

En la categoría del Navegador Verificaciones puede controlar qué verificaciones, con sus respectivos aprovechamientos, se muestran gráficamente en los objetos dimensionados. Esta categoría contiene más subcategorías para los tipos específicos de verificación:
- Dimensionamiento geotécnico: están disponibles para selección los tipos específicos de verificación para el estado límite último y el estado límite de servicio.
- Verificación de hormigón: las verificaciones de hormigón armado están divididas en verificaciones para el estado límite último y para el detallado.

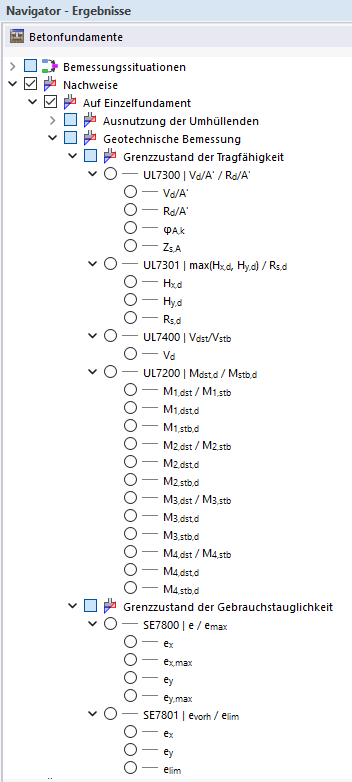

Verificaciones geotécnicas
Las verificaciones geotécnicas comprenden la comprobación de la interacción entre la cimentación y el terreno y se realizan para el estado límite último y el estado límite de servicio. Los resultados se representan gráficamente debajo de la losa de cimentación.

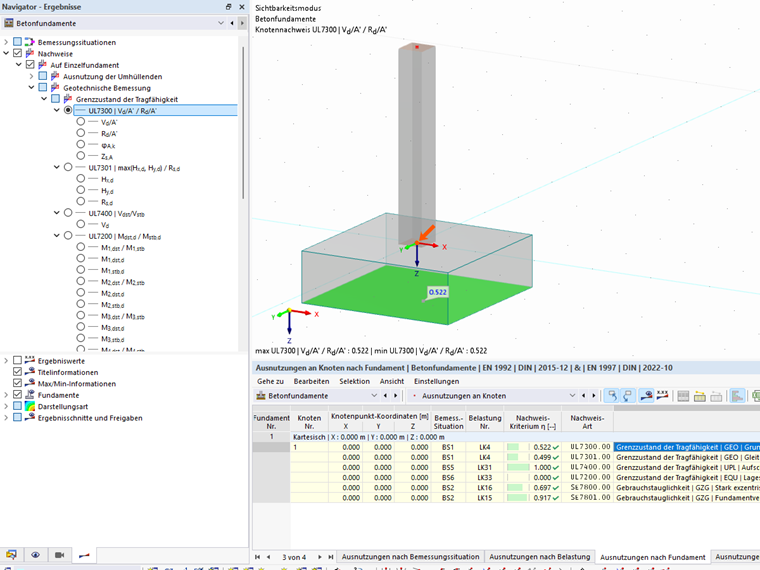

UL7300 | Estado límite último (rotura del terreno)
Esta verificación comprueba la capacidad portante del terreno bajo la cimentación. En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- Vd/Rd – aprovechamiento de la verificación
- Vd/A' – valor de cálculo de la acción de rotura del terreno
- Rd/A' – valor de cálculo de la resistencia a la rotura del terreno
- φA,k – valor de cálculo del ángulo de rozamiento efectivo bajo la cimentación
- Zs,A – profundidad de la superficie de deslizamiento

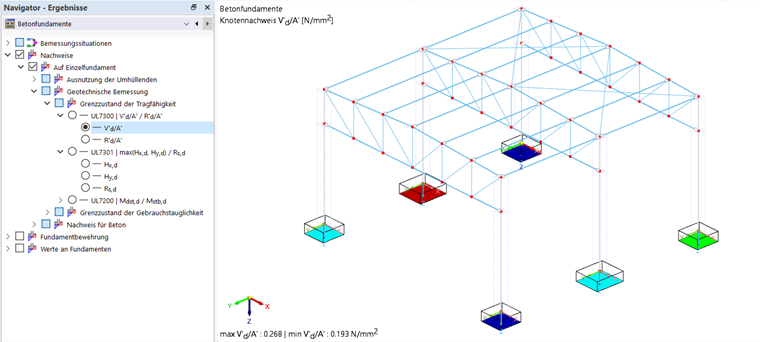

Los resultados se representan como isosuperficies debajo de la losa de cimentación y muestran la distribución de las presiones del terreno así como el aprovechamiento del terreno.

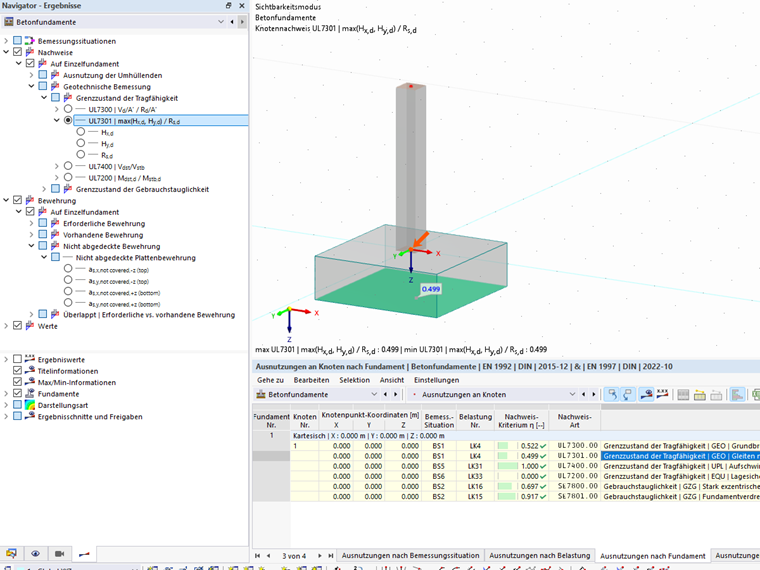

UL7301 | Estado límite último (deslizamiento)
Esta verificación comprueba la seguridad frente al deslizamiento de la cimentación debido a acciones horizontales. En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- Hx,d – valor de cálculo de la fuerza horizontal en dirección x
- Hy,d – valor de cálculo de la fuerza horizontal en dirección y
- Rd – resistencia al deslizamiento
Los resultados muestran las fuerzas horizontales determinantes y la resistencia disponible al deslizamiento.

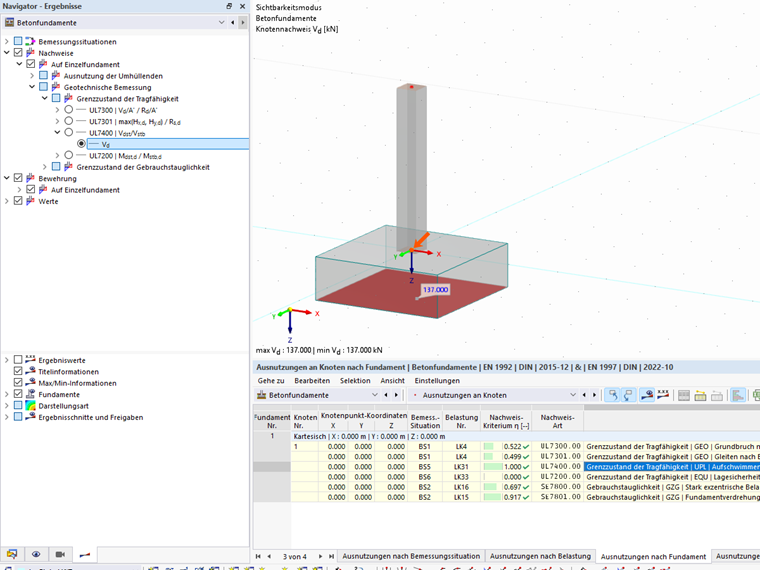

UL7400 | Estado límite último (levantamiento)
Esta verificación comprueba la seguridad frente al levantamiento de la cimentación debido a fuerzas de flotación. En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- Vd – carga vertical actuante (resultante)
Los resultados muestran el equilibrio entre las fuerzas de flotación y las fuerzas estabilizadoras.

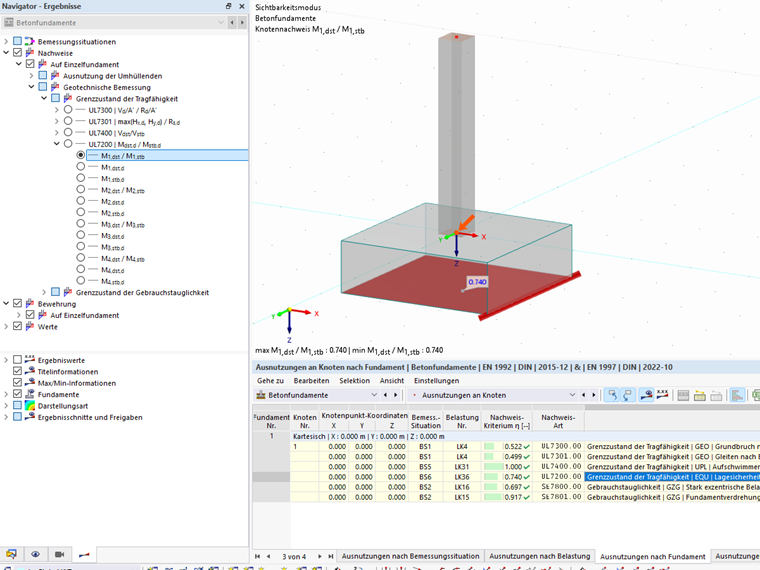

UL7200 | Estado límite último (seguridad posicional)
Esta verificación comprueba la estabilidad de la cimentación frente al vuelco debido a la solicitación por momentos.
En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- Md,stb – momento estabilizador
- Md,dst – momento desestabilizador
La verificación se realiza por separado para cada borde de la cimentación. A partir de las verificaciones individuales se determina y muestra como máximo el aprovechamiento determinante. Los resultados permiten evaluar la estabilidad de la cimentación respecto al vuelco.

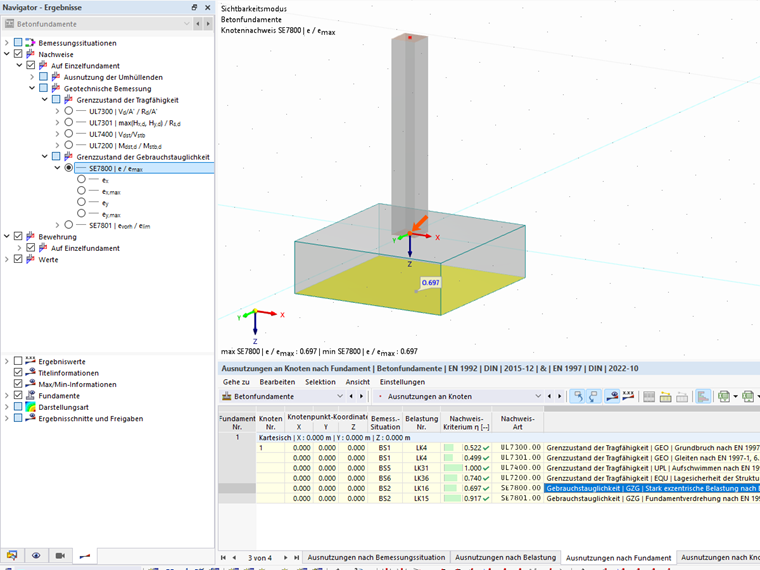

SE7800 | Estado límite de servicio (carga excéntrica)
Esta verificación evalúa la aptitud al servicio de la cimentación bajo carga excéntrica. En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- ex – excentricidad en dirección x
- ey – excentricidad en dirección y
- emax – excentricidad máxima en dirección x e y
Los resultados muestran la posición de la resultante dentro del área de la cimentación y permiten evaluar la distribución de las cargas.

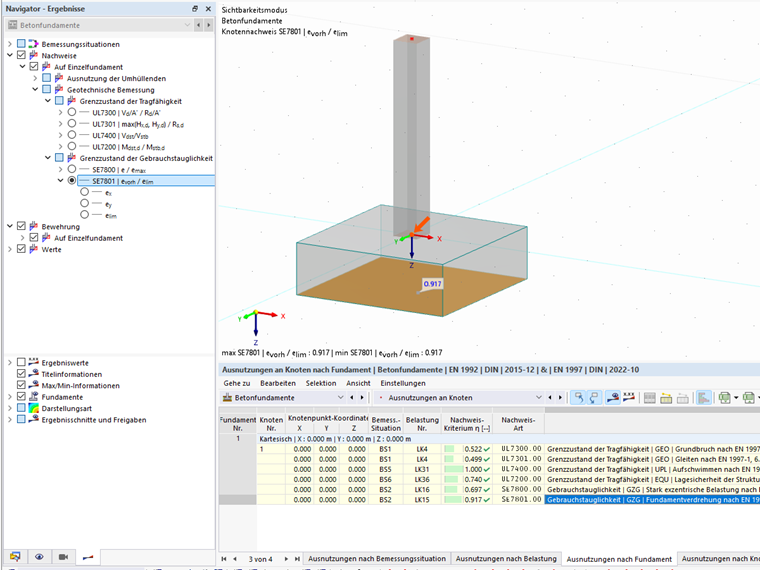

SE7801 | Estado límite de servicio (giro de la cimentación)
Esta verificación comprueba si la resultante de la carga se encuentra dentro del área núcleo admisible de la cimentación y, por tanto, si no se produce un giro inadmisible ni un levantamiento de la losa de cimentación.
En el Navegador se pueden seleccionar los siguientes valores de resultado para la representación gráfica:
- ex – excentricidad en dirección x
- ey – excentricidad en dirección y
- elim – valor límite de la excentricidad admisible
La evaluación se realiza a partir de la posición de la resultante con respecto a las dimensiones de la cimentación. Si se supera la excentricidad admisible, la fuerza de compresión sale del área núcleo, lo que puede provocar tensiones de tracción en la junta de cimentación.
Verificaciones de hormigón
Las verificaciones de hormigón incluyen la comprobación de la losa de cimentación en el estado límite último, así como la determinación de la armadura necesaria.
UL2400 | Resistencia a punzonamiento
Esta verificación comprueba la resistencia a punzonamiento de la losa de cimentación en la zona de introducción de cargas.
Los siguientes valores de resultado están disponibles para la representación gráfica:

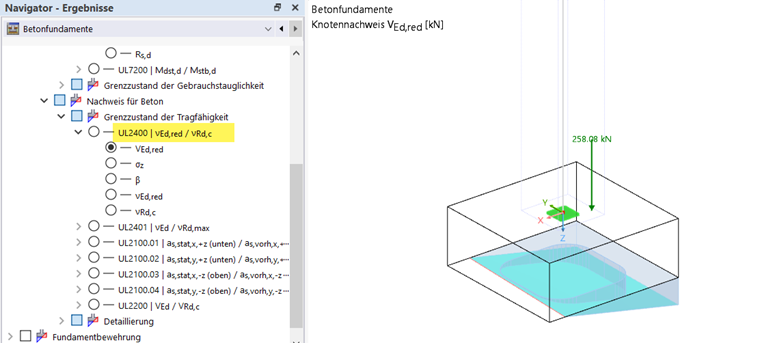

UL2400 – Resistencia a punzonamiento según EN 1992-1-1 (VRd,c)
- VEd,red – esfuerzo cortante actuante reducido
- VRd,c – resistencia a punzonamiento sin armadura a punzonamiento
- σz – tensión de compresión determinante bajo la losa de cimentación
- β – factor de incremento para considerar momentos
UL2401 – Resistencia a punzonamiento en el perímetro circular del pilar o en el perímetro circular del área de introducción de cargas según EN 1992-1-1 (VRd,max)
- VEd – esfuerzo cortante actuante
- VRd,max – resistencia máxima a punzonamiento
Los resultados se representan en la zona de introducción de cargas y permiten evaluar el aprovechamiento, así como las magnitudes influyentes determinantes de la comprobación a punzonamiento.

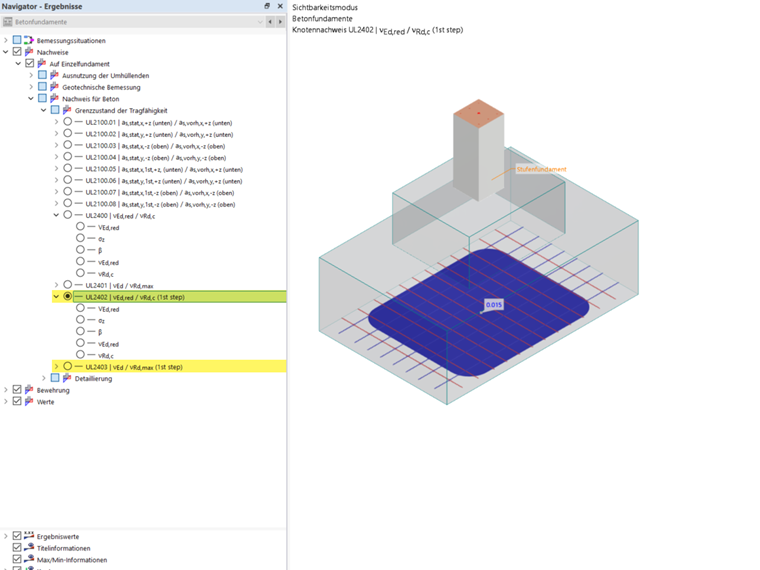

Para cimentaciones escalonadas están disponibles dos verificaciones adicionales para el primer escalón de cimentación (UL2402 y UL2403). Encontrará más información al respecto en el apartado Durchstanzen .
UL2100 | Rotura por flexión de la losa

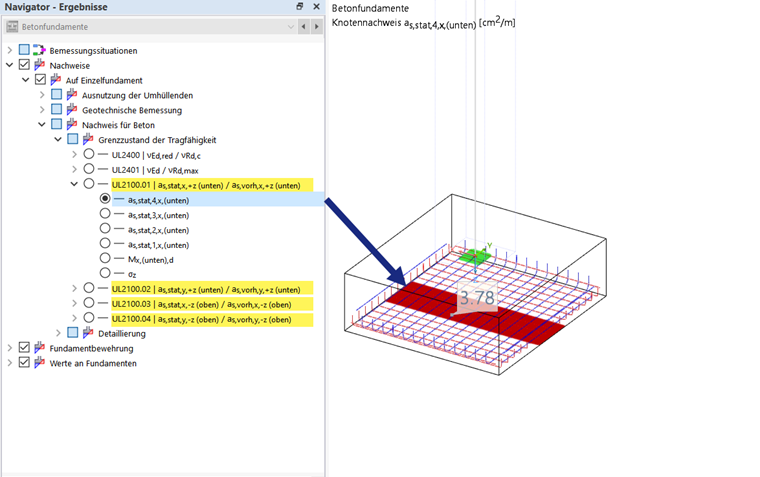

Esta verificación comprueba la capacidad resistente a flexión de la losa de cimentación en dirección x e y, así como para la armadura superior e inferior.
Los resultados están estructurados según la dirección (dirección x e y) y la posición (cara superior o inferior de la losa de cimentación) y se evalúan para Durchstanzen individuales.
Los siguientes valores de resultado están disponibles para la representación gráfica:
Áreas estáticas de armadura longitudinal por banda de dimensionamiento
- as,stat,1,x,(unten) hasta as,stat,4,x,(unten) – áreas estáticas de armadura longitudinal en dirección x para la armadura inferior
- as,stat,1,y,(unten) hasta as,stat,4,y,(unten) – áreas estáticas de armadura longitudinal en dirección y para la armadura inferior
- as,stat,1,x,(oben) hasta as,stat,4,x,(oben) – áreas estáticas de armadura longitudinal en dirección x para la armadura superior
- as,stat,1,y,(oben) hasta as,stat,4,y,(oben) – áreas estáticas de armadura longitudinal en dirección y para la armadura superior
Momentos de dimensionamiento
- Mx,(unten),d, My,(unten),d – momentos de dimensionamiento para la armadura inferior
- Mx,(oben),d, My,(oben),d – momentos de dimensionamiento para la armadura superior
Valor de resultado adicional
- σz – tensión de compresión debajo del centro de la losa de cimentación
Los resultados permiten una evaluación diferenciada de la solicitación a flexión y de la armadura necesaria en cada banda de dimensionamiento.

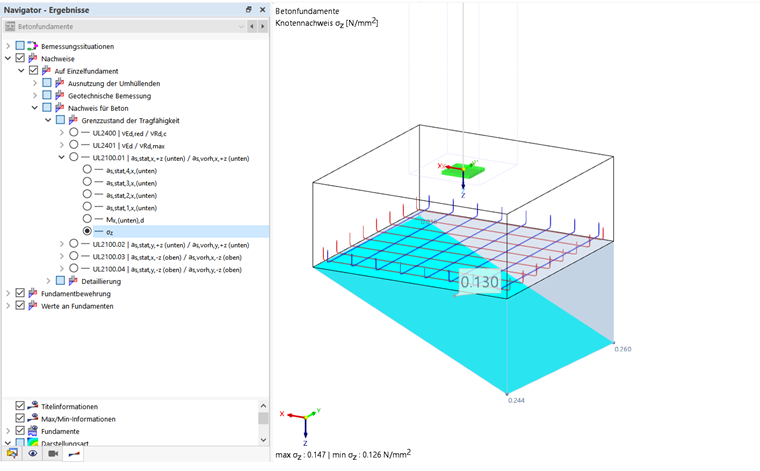

Además, la distribución de tensiones de compresión en la junta de cimentación se representa gráficamente con valores en los nodos de esquina y debajo del centro de la losa de cimentación.
Tipo de representación

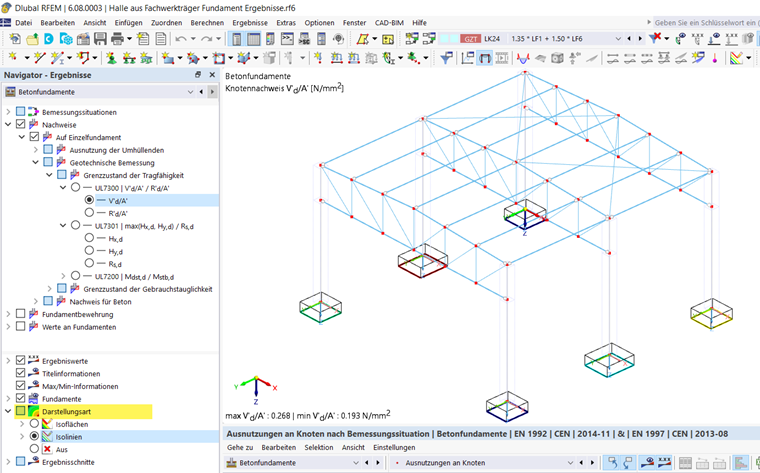

La categoría Tipo de representación en la parte inferior del Navegador ofrece la posibilidad de representar los resultados como isosuperficies o isocurvas. Allí también puede desactivar por completo la representación gráfica.
