Verifiche

Nella categoria del Navigator Verifiche è possibile controllare quali verifiche con i rispettivi gradi di utilizzo sugli oggetti dimensionati vengano visualizzate graficamente. Questa categoria contiene ulteriori sottocategorie per i tipi di verifica specifici:

• Progettazione geotecnica: sono disponibili i tipi di verifica specifici per lo stato limite ultimo e lo stato limite di esercizio.
• Verifica per calcestruzzo: le verifiche in calcestruzzo armato sono suddivise in verifiche per lo stato limite ultimo e per il dettaglio.

Verifiche geotecniche

Le verifiche geotecniche comprendono il controllo dell'interazione tra fondazione e terreno e vengono eseguite per lo stato limite ultimo nonché per lo stato limite di esercizio. I risultati vengono rappresentati graficamente al di sotto della platea di fondazione.

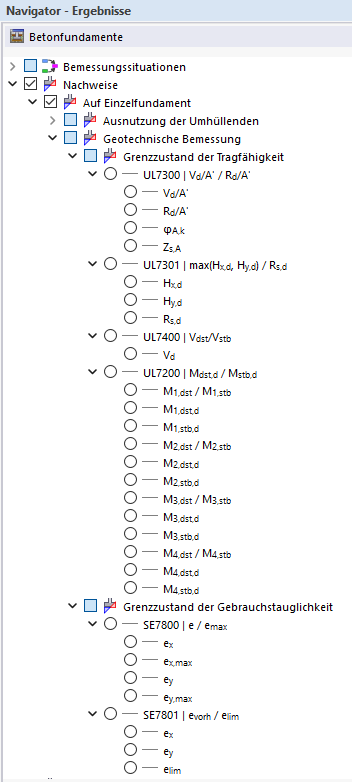

Verifiche geotecniche nel Navigator per fondazioni in calcestruzzo in RFEM 6

UL7300 | Stato limite ultimo (rottura del terreno)

Questa verifica controlla la capacità portante del terreno sotto la fondazione. Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• V_d/R_d – grado di utilizzo della verifica
• V_d/A' – valore di progetto dell'azione di rottura del terreno
• R_d/A' – valore di progetto della resistenza a rottura del terreno
• φ_A,k – valore di progetto dell'angolo di attrito efficace sotto la fondazione
• Z_s,A – profondità della superficie di scorrimento

I risultati sono rappresentati come iso-superfici al di sotto della platea di fondazione e mostrano la distribuzione delle pressioni del terreno nonché il grado di utilizzo del terreno.

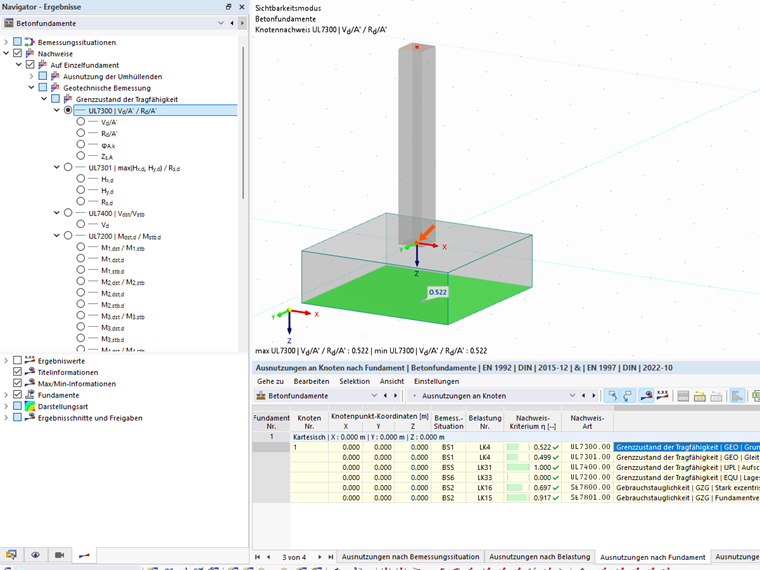

Sfruttamento della verifica della portanza del terreno per fondazioni in calcestruzzo in RFEM 6

UL7301 | Stato limite ultimo (scorrimento)

Questa verifica controlla la sicurezza contro lo scorrimento della fondazione in conseguenza di azioni orizzontali. Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• H_x,d – valore di progetto della forza orizzontale in direzione x
• H_y,d – valore di progetto della forza orizzontale in direzione y
• R_d – resistenza allo scorrimento

I risultati mostrano le forze orizzontali determinanti e la resistenza disponibile contro lo scorrimento.

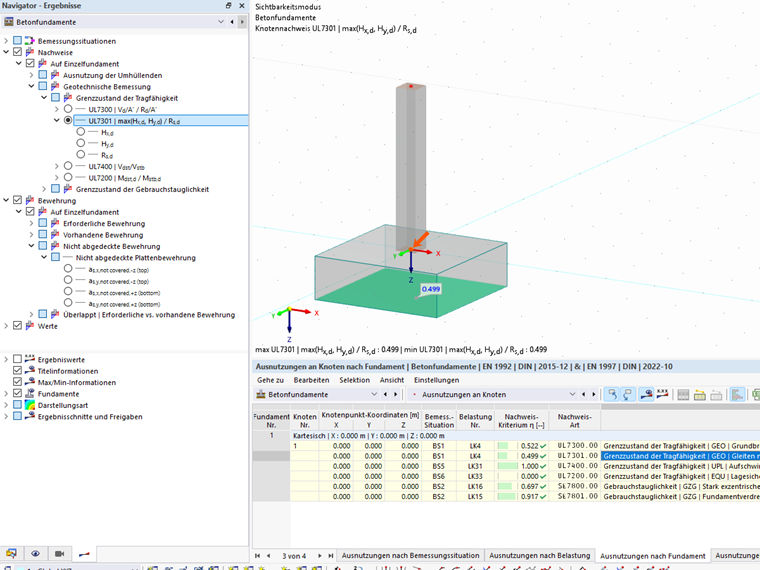

Utilizzo della verifica della sicurezza allo scorrimento per fondazioni in calcestruzzo in RFEM 6

UL7400 | Stato limite ultimo (galleggiamento)

Questa verifica controlla la sicurezza contro il galleggiamento della fondazione in conseguenza di forze di sollevamento. Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• V_d – carico verticale agente (risultante)

I risultati mostrano l'equilibrio tra le forze di sollevamento e quelle stabilizzanti.

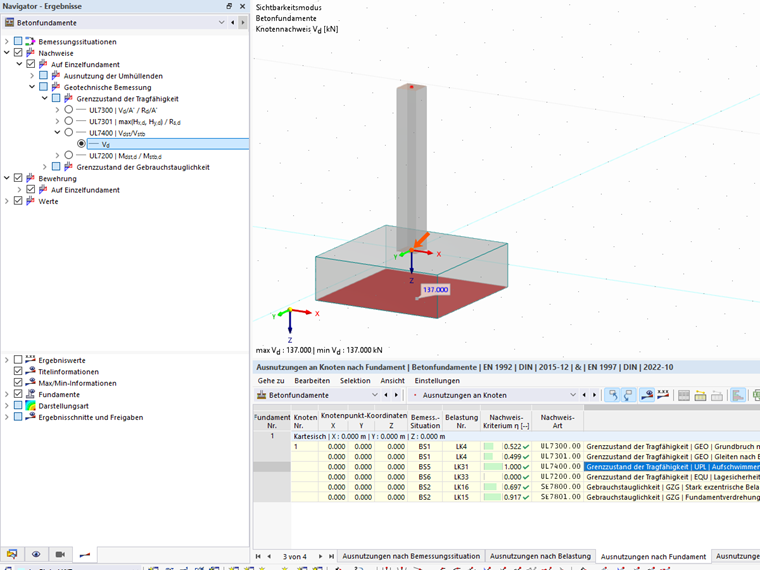

Risultante verticale per la verifica di galleggiamento delle fondazioni in calcestruzzo in RFEM 6

UL7200 | Stato limite ultimo (sicurezza alla posizione)

Questa verifica controlla la stabilità della fondazione contro il ribaltamento in conseguenza dell'azione del momento.

Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• M_d,stb – momento stabilizzante
• M_d,dst – momento destabilizzante

La verifica viene eseguita separatamente per ciascun bordo della fondazione. Dalle singole verifiche viene determinato e riportato il grado di utilizzo determinante come valore massimo. I risultati consentono di valutare la stabilità della fondazione rispetto al ribaltamento.

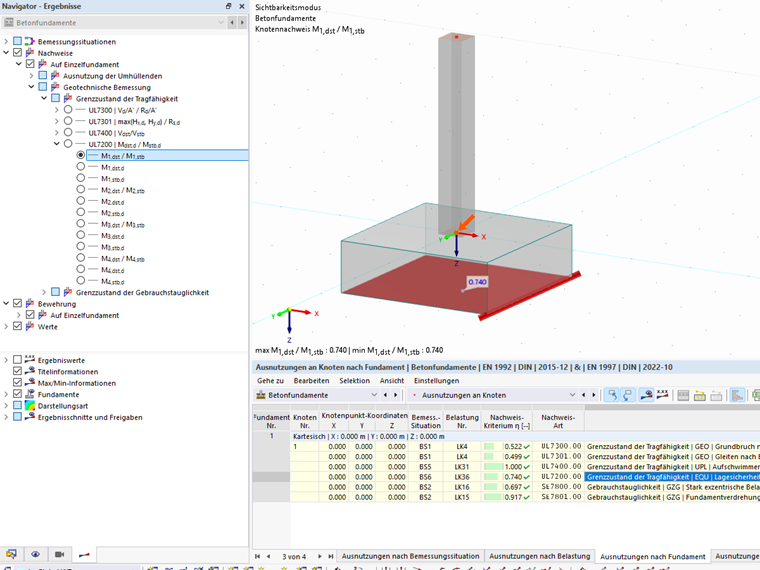

Utilizzo della sicurezza al ribaltamento per un bordo di fondazione

SE7800 | Stato limite di esercizio (carico eccentrico)

Questa verifica valuta lo stato limite di esercizio della fondazione in caso di carico eccentrico. Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• e_x – eccentricità in direzione x
• e_y – eccentricità in direzione y
• e_max – eccentricità massima in direzione x e y

I risultati mostrano la posizione della risultante all'interno dell'area della fondazione e consentono di valutare la distribuzione del carico.

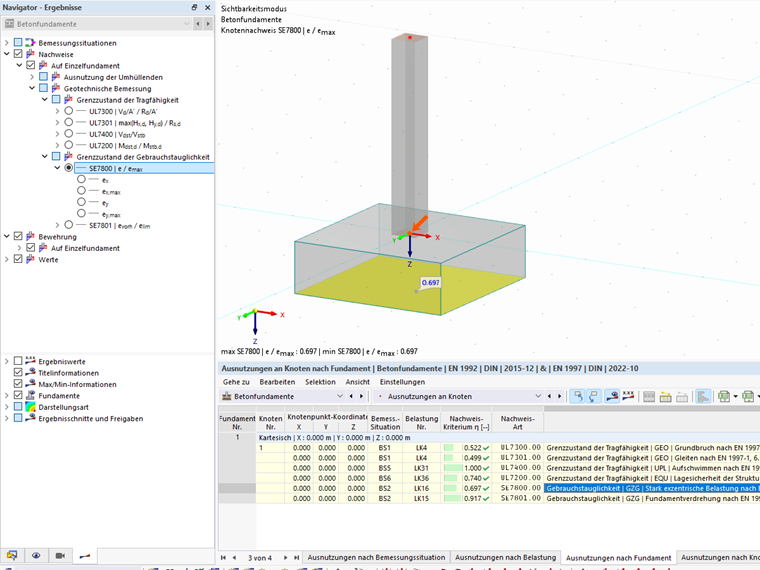

Sfruttamento in caso di carico fortemente eccentrico di una fondazione in calcestruzzo

SE7801 | Stato limite di esercizio (torsione della fondazione)

Questa verifica controlla se la risultante del carico si trova all'interno dell'area del nucleo consentita della fondazione e quindi non si verifica una torsione non ammessa o un sollevamento della platea di fondazione.

Nel Navigator possono essere selezionate le seguenti grandezze di risultato per la rappresentazione grafica:

• e_x – eccentricità in direzione x
• e_y – eccentricità in direzione y
• e_lim – valore limite dell'eccentricità ammissibile

La valutazione avviene tramite la posizione della risultante rispetto alle dimensioni della fondazione. Se l'eccentricità ammissibile viene superata, la forza di compressione esce dall'area del nucleo, con la possibile formazione di tensioni di trazione nel giunto di base.

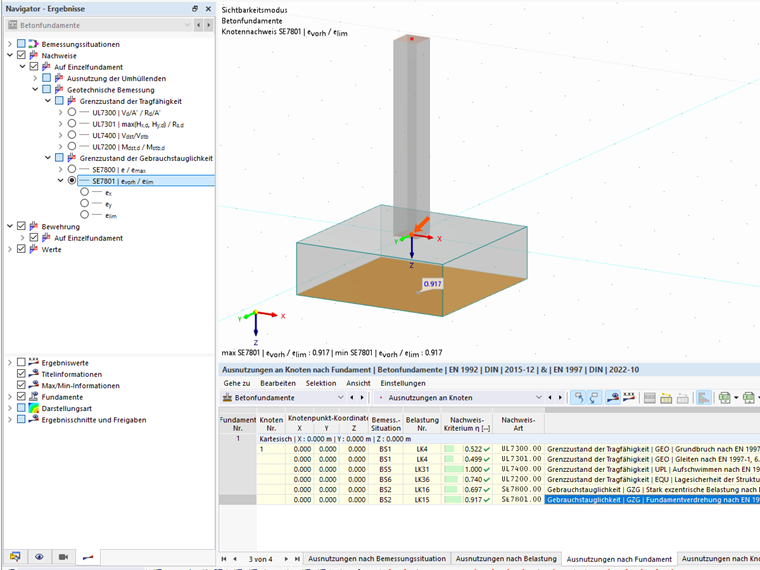

Sfruttamento della rotazione della fondazione di una fondazione in calcestruzzo

Verifiche in calcestruzzo

Le verifiche in calcestruzzo comprendono il controllo della platea di fondazione allo stato limite ultimo nonché la determinazione dell'armatura richiesta.

UL2400 | Resistenza a punzonamento

Questa verifica controlla la resistenza a punzonamento della platea di fondazione nell'area di introduzione del carico.

Sono disponibili le seguenti grandezze di risultato per la rappresentazione grafica:

UL2400 – Resistenza a punzonamento secondo EN 1992-1-1 (V_Rd,c)

• V_Ed,red – taglio agente ridotto
• V_Rd,c – resistenza a punzonamento senza armatura a punzonamento
• σ_z – tensione di compressione determinante sotto la platea di fondazione
• β – fattore di incremento per la considerazione dei momenti

UL2401 – Resistenza a punzonamento sul perimetro di controllo della colonna oppure sul perimetro di controllo dell'area di introduzione del carico secondo EN 1992-1-1 (V_Rd,max)

• V_Ed – taglio agente
• V_Rd,max – resistenza massima a punzonamento

I risultati vengono rappresentati nell'area di introduzione del carico e consentono la valutazione del grado di utilizzo nonché delle grandezze influenti determinanti della verifica a punzonamento.

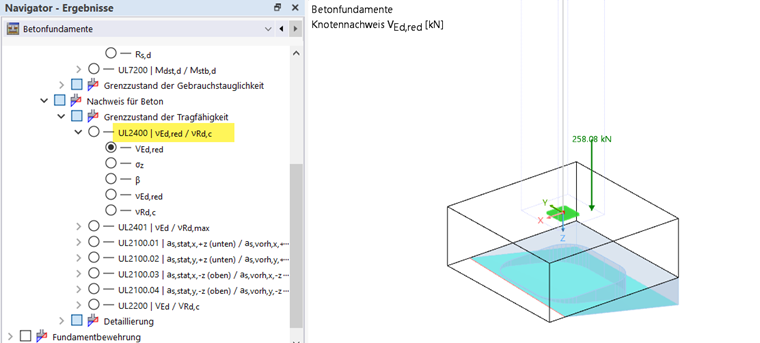

Visualizzazione grafica delle fondazioni in calcestruzzo

Per le fondazioni a gradoni sono disponibili due verifiche aggiuntive per il primo gradone di fondazione (UL2402 e UL2403). Ulteriori informazioni in merito sono disponibili nella sezione Durchstanzen .

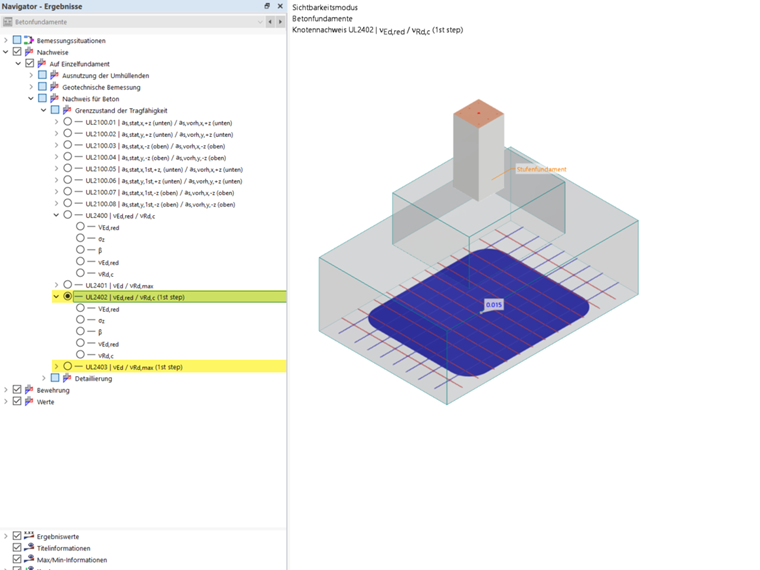

Fondazione a gradoni - Verifiche a punzonamento Risultati grafici

UL2100 | Rottura per flessione della soletta

Questa verifica controlla la capacità resistente a flessione della platea di fondazione in direzione x e y nonché per l'armatura superiore e inferiore.

I risultati sono suddivisi in base alla direzione (direzione x e y) e alla posizione (faccia superiore o inferiore della platea di fondazione) e vengono valutati per singoli Durchstanzen .

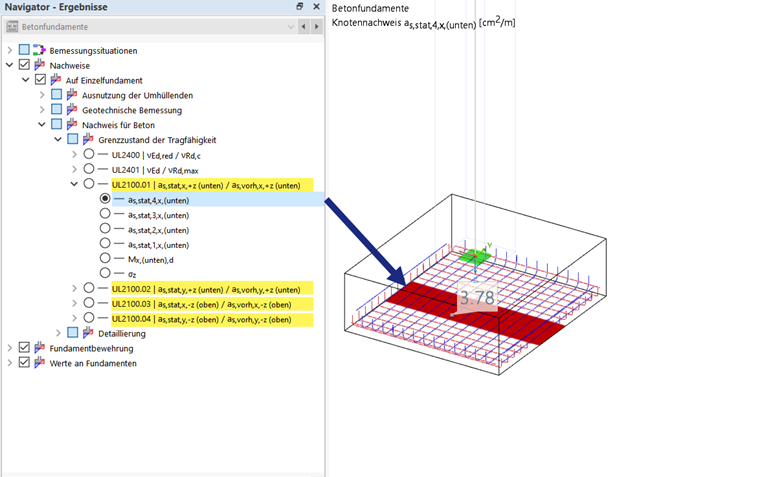

Analisi delle fondazioni in calcestruzzo: Striscia di verifica

Sono disponibili le seguenti grandezze di risultato per la rappresentazione grafica:

Aree di armatura longitudinale statiche per fascia di progetto

• a_{s,stat,1,x,(unten)} fino a a_{s,stat,4,x,(unten)} – aree di armatura longitudinale statiche in direzione x per l'armatura inferiore
• a_{s,stat,1,y,(unten)} fino a a_{s,stat,4,y,(unten)} – aree di armatura longitudinale statiche in direzione y per l'armatura inferiore
• a_{s,stat,1,x,(oben)} fino a a_{s,stat,4,x,(oben)} – aree di armatura longitudinale statiche in direzione x per l'armatura superiore
• a_{s,stat,1,y,(oben)} fino a a_{s,stat,4,y,(oben)} – aree di armatura longitudinale statiche in direzione y per l'armatura superiore

Momenti di progetto

• M_x,(unten),d, M_y,(unten),d – momenti di progetto per l'armatura inferiore
• M_x,(oben),d, M_y,(oben),d – momenti di progetto per l'armatura superiore

Grandezza di risultato aggiuntiva

• σ_z – tensione di compressione al di sotto del centro della platea di fondazione

I risultati consentono una valutazione differenziata delle sollecitazioni flessionali nonché dell'armatura necessaria nelle singole fasce di progetto.

Inoltre, la distribuzione delle tensioni di compressione nel giunto di base viene rappresentata graficamente con valori ai nodi d'angolo e al di sotto del centro della platea di fondazione.

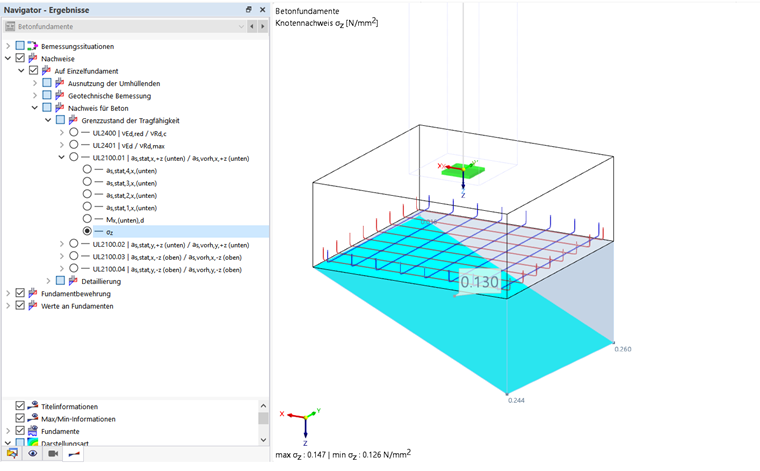

Analisi delle fondazioni in calcestruzzo con distribuzione della tensione di compressione

Tipo di rappresentazione

La categoria Tipo di rappresentazione nell'area inferiore del Navigator offre la possibilità di visualizzare i risultati come iso-superfici o isolinee. È inoltre possibile disattivare completamente la rappresentazione grafica.

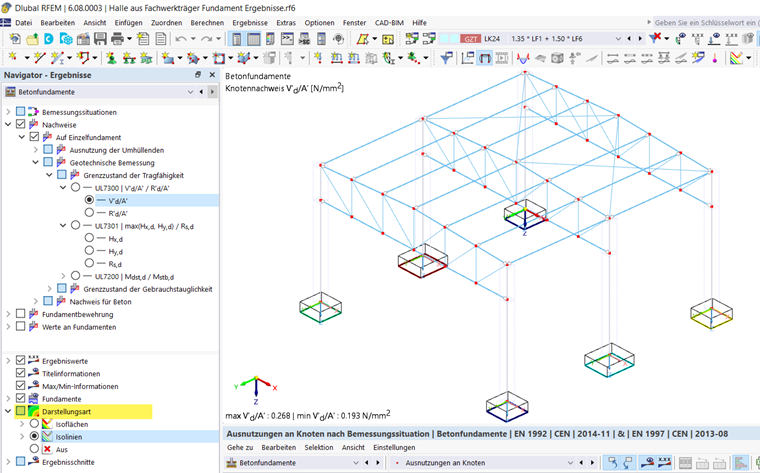

Visualizzazione della fondazione in calcestruzzo con diversi tipi di grafica
