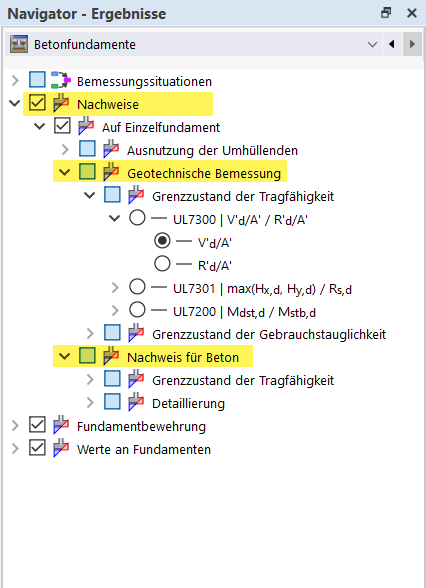

V kategorii navigátoru Protokoly můžete řídit, které posudky s příslušnými využitími se mají u posuzovaných objektů zobrazovat graficky. Tato kategorie obsahuje další podkategorie pro specifické druhy posudků:
- Geotechnické dimenzování: K dispozici jsou specifické druhy posudků pro mezní stav únosnosti a mezní stav použitelnosti.
- Posudek pro beton: Železobetonové posudky jsou rozděleny na posudky pro mezní stav únosnosti a pro detailování.
Geotechnické posudky

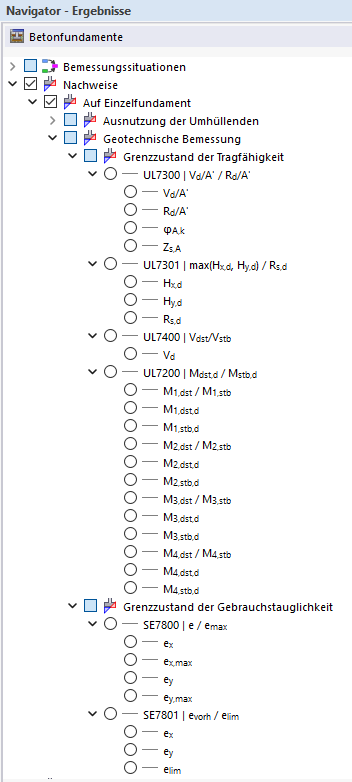

Geotechnické posudky zahrnují kontrolu interakce mezi základovou konstrukcí a podložím a provádějí se pro mezní stav únosnosti i použitelnosti. Výsledky se graficky zobrazují pod základovou deskou.
UL7300 | Mezní stav únosnosti (porušení základové půdy)
Tento posudek ověřuje únosnost základové půdy pod základem. V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- Vd/Rd – využití posudku
- Vd/A' – návrhová hodnota účinku porušení základové půdy
- Rd/A' – návrhová hodnota odporu proti porušení základové půdy
- φA,k – návrhová hodnota účinného třecího úhlu pod základem
- Zs,A – hloubka kluzné plochy

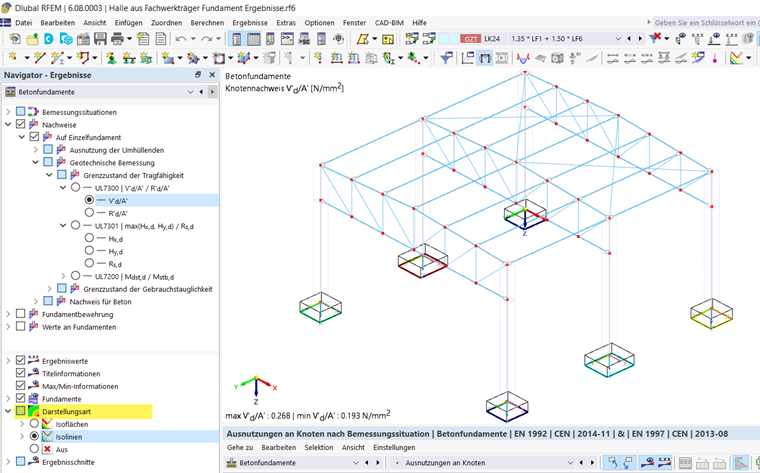

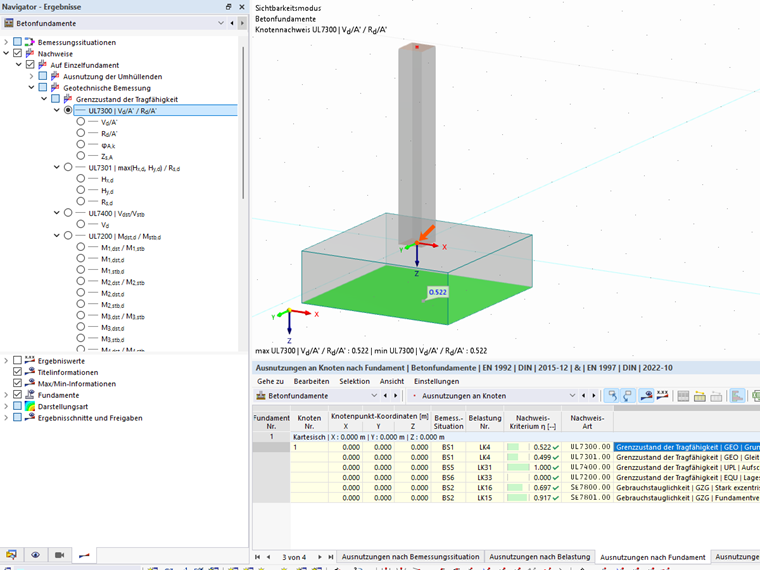

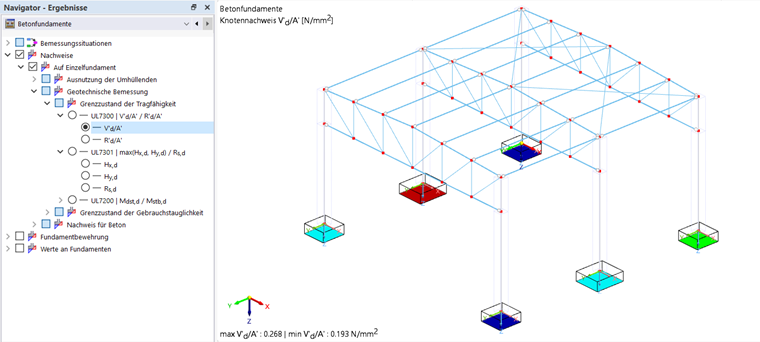

Výsledky se zobrazují jako izoplochy pod základovou deskou a ukazují rozložení tlaků do podloží i využití základové půdy.

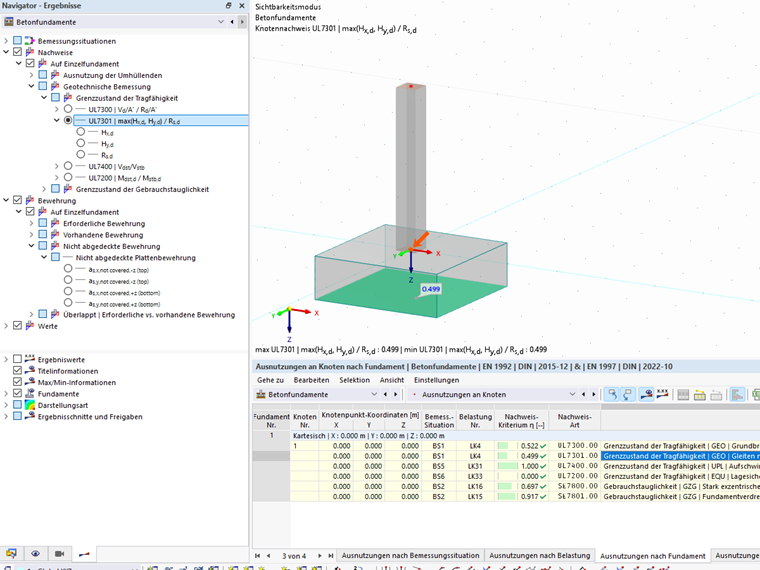

UL7301 | Mezní stav únosnosti (klouzání)
Tento posudek ověřuje bezpečnost proti klouzání základu v důsledku vodorovných účinků. V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- Hx,d – návrhová hodnota vodorovné síly ve směru x
- Hy,d – návrhová hodnota vodorovné síly ve směru y
- Rd – odpor proti klouzání
Výsledky ukazují rozhodující vodorovné síly a dostupný odpor proti klouzání.
UL7400 | Mezní stav únosnosti (vztlak)
Tento posudek ověřuje bezpečnost proti nadzvednutí základu v důsledku vztlakových sil. V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- Vd – působící svislé zatížení (resultanta)

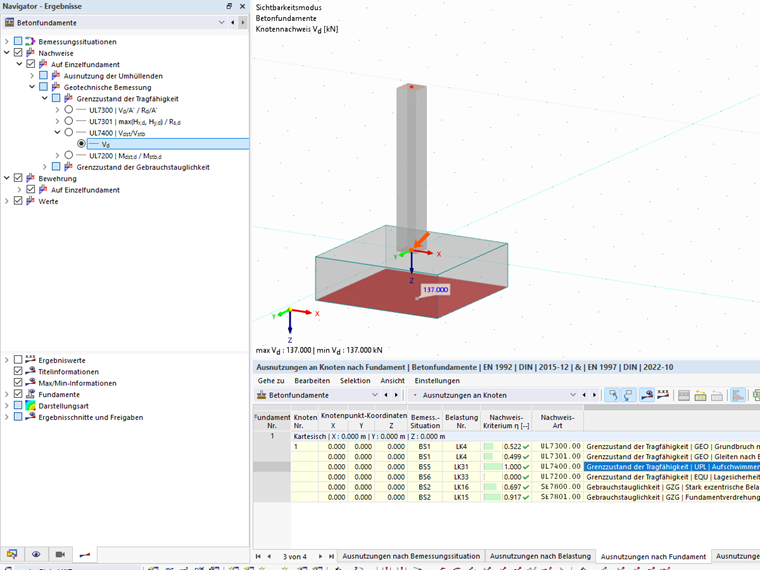

Výsledky ukazují rovnováhu mezi vztlak vyvolávajícími a stabilizujícími silami.
UL7200 | Mezní stav únosnosti (stabilita polohy)
Tento posudek ověřuje stabilitu základu proti převrácení v důsledku momentového namáhání.
V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- Md,stb – stabilizující moment
- Md,dst – destabilizující moment

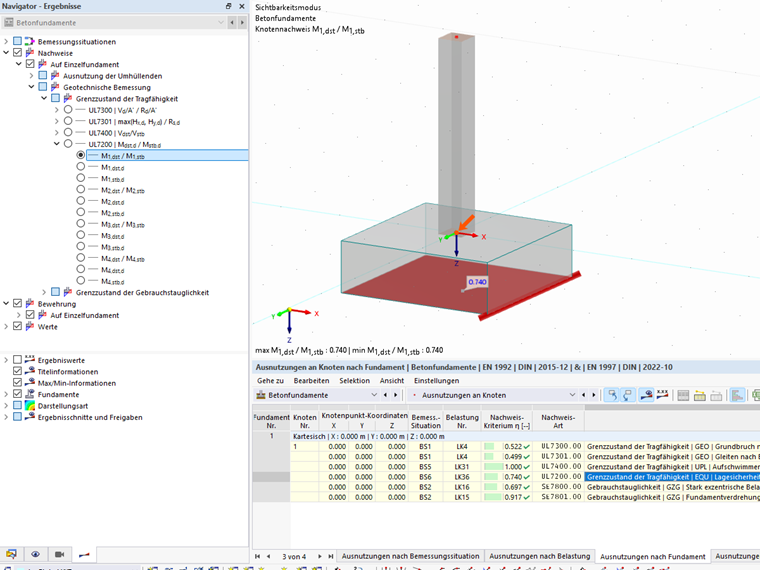

Posudek se provádí samostatně pro každou hranu základu. Z jednotlivých posudků se stanoví rozhodující využití jako maximum a to se vyhodnotí. Výsledky umožňují posouzení stability základu z hlediska převrácení.

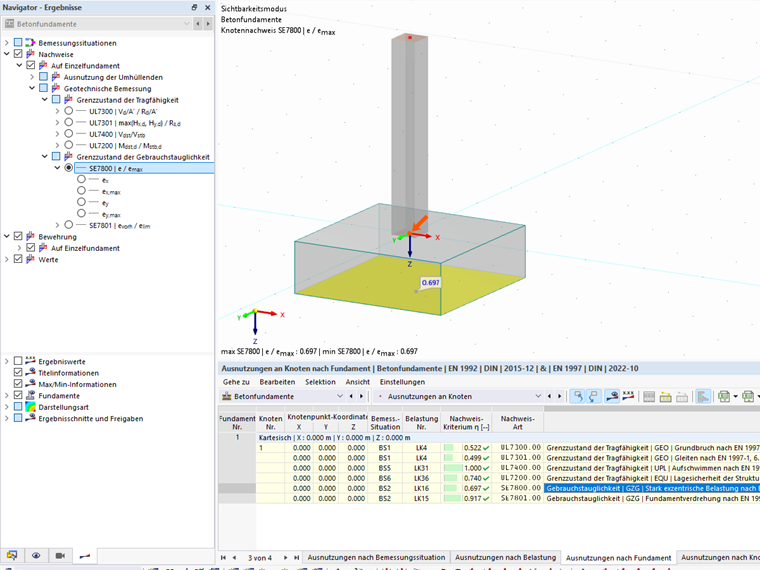

SE7800 | Mezní stav použitelnosti (excentrické zatížení)
Tento posudek hodnotí použitelnost základu při excentrickém zatížení. V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- ex – excentricita ve směru x
- ey – excentricita ve směru y
- emax – maximální excentricita ve směru x a y
Výsledky ukazují polohu výslednice uvnitř základové plochy a umožňují posouzení rozdělení zatížení.

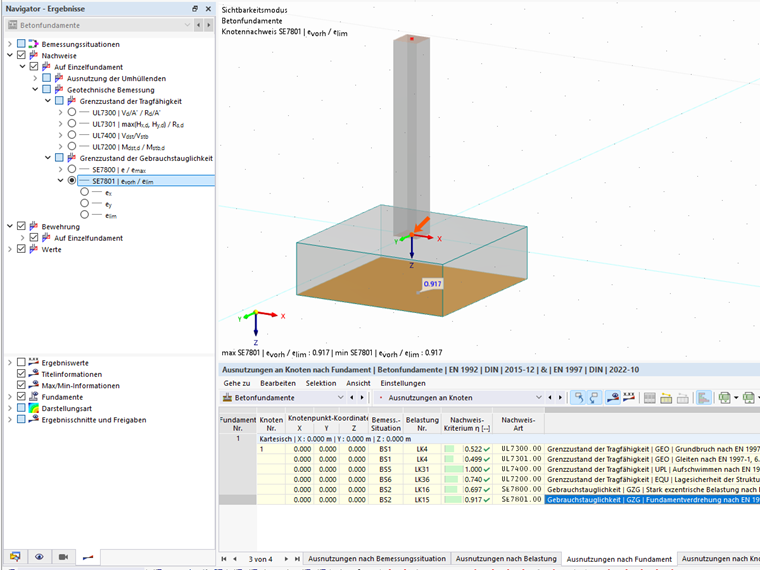

SE7801 | Mezní stav použitelnosti (pootočení základu)
Tento posudek ověřuje, zda se výslednice zatížení nachází uvnitř přípustné jádrové oblasti základu, a tím nedochází k nepřípustnému pootočení nebo nadzvednutí základové desky.
V navigátoru lze pro grafické zobrazení vybrat následující výsledkové veličiny:
- ex – excentricita ve směru x
- ey – excentricita ve směru y
- elim – mezní hodnota přípustné excentricity
Vyhodnocení se provádí podle polohy výslednice vzhledem k rozměrům základu. Je-li přípustná excentricita překročena, opustí tlaková síla jádrovou oblast, čímž mohou v ložné spáře vzniknout tahová napětí.
Betonové posudky
Betonové posudky zahrnují kontrolu základové desky v mezním stavu únosnosti a stanovení potřebné výztuže.

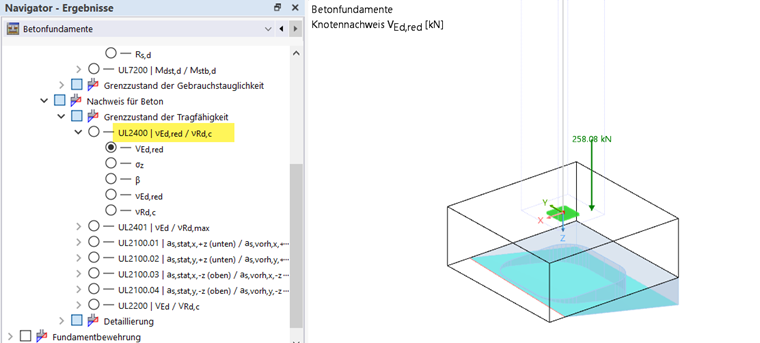

UL2400 | Odolnost proti prorážení
Tento posudek ověřuje odolnost základové desky proti prorážení v oblasti zavedení zatížení.
Pro grafické zobrazení jsou k dispozici následující výsledkové veličiny:
UL2400 – Odolnost proti prorážení podle EN 1992-1-1 (VRd,c)
- VEd,red – redukovaná působící smyková síla
- VRd,c – odolnost proti prorážení bez smykové výztuže
- σz – rozhodující tlakové napětí pod základovou deskou
- β – součinitel zvětšení pro zohlednění momentů
UL2401 – Odolnost proti prorážení na obvodu sloupu, resp. obvodu oblasti zavedení zatížení podle EN 1992-1-1 (VRd,max)
- VEd – působící smyková síla
- VRd,max – maximální odolnost proti prorážení
Výsledky se zobrazují v oblasti zavedení zatížení a umožňují posouzení využití i rozhodujících vlivových veličin posouzení proti prorážení.

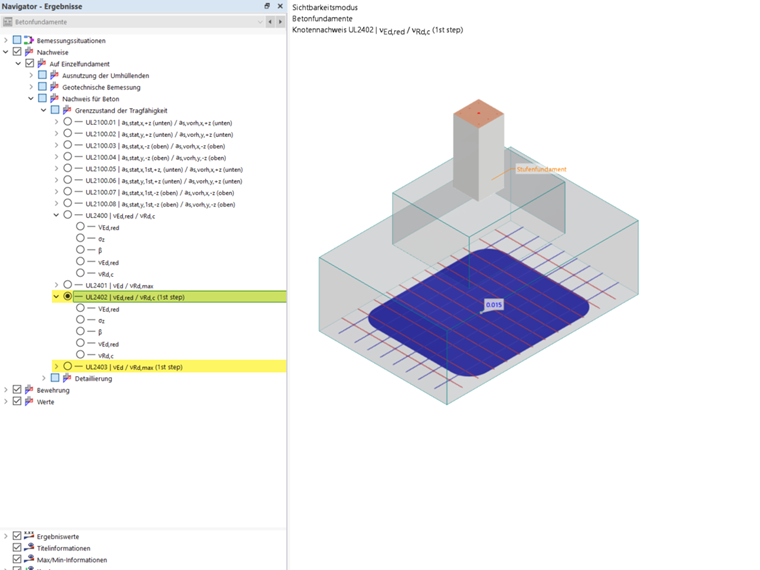

Pro stupňovité základy jsou pro první stupeň základu k dispozici dva další posudky (UL2402 a UL2403). Další informace naleznete v části Bemessungsstreifen .

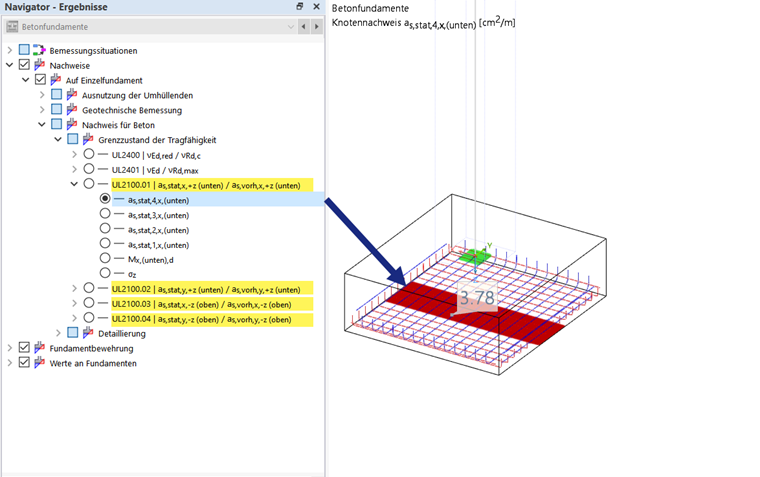

UL2100 | Ohybové porušení desky
Tento posudek ověřuje ohybovou únosnost základové desky ve směru x a y a pro horní i dolní výztuž.
Výsledky jsou členěny podle směru (směr x a y) a polohy (horní nebo dolní strana základové desky) a vyhodnocují se pro jednotlivé Durchstanzen .
Pro grafické zobrazení jsou k dispozici následující výsledkové veličiny:
Statické plochy podélné výztuže na každý návrhový pruh
- as,stat,1,x,(unten) až as,stat,4,x,(unten) – statické plochy podélné výztuže ve směru x pro dolní výztuž
- as,stat,1,y,(unten) až as,stat,4,y,(unten) – statické plochy podélné výztuže ve směru y pro dolní výztuž
- as,stat,1,x,(oben) až as,stat,4,x,(oben) – statické plochy podélné výztuže ve směru x pro horní výztuž
- as,stat,1,y,(oben) až as,stat,4,y,(oben) – statické plochy podélné výztuže ve směru y pro horní výztuž
Návrhové momenty
- Mx,(unten),d, My,(unten),d – návrhové momenty pro dolní výztuž
- Mx,(oben),d, My,(oben),d – návrhové momenty pro horní výztuž
Dodatečná výsledková veličina
- σz – tlakové napětí pod středem základové desky
Výsledky umožňují diferencované posouzení ohybového namáhání i potřebné výztuže v jednotlivých návrhových pruzích.

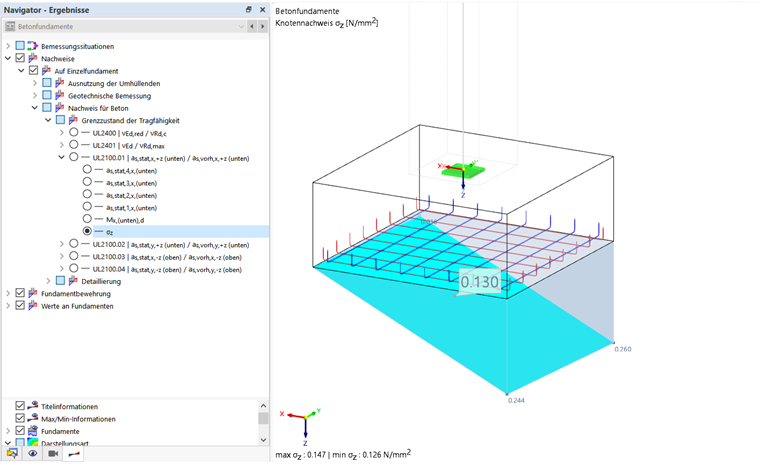

Kromě toho je graficky zobrazena i distribuce tlakových napětí ve spáře podloží s hodnotami v rohých uzlech a pod středem základové desky.
Druh zobrazení
Kategorie Druh zobrazení v dolní části navigátoru poskytuje možnost zobrazit výsledky jako izoplochy nebo izolinie. Zde můžete grafické zobrazení také zcela vypnout.
