Sprawdzenia

W kategorii Nawigatora Wykazy można sterować, które wykazy z odpowiednimi stopniami wykorzystania mają być graficznie wyświetlane na obiektach projektowanych. Ta kategoria zawiera dalsze podkategorie dla określonych rodzajów wykazów:

• Projektowanie geotechniczne: Dostępne są do wyboru określone rodzaje wykazów dla stanu granicznego nośności oraz stanu granicznego użytkowalności.
• Wykaz dla betonu: Wykazy żelbetowe są podzielone na wykazy dla stanu granicznego nośności i dla uszczegółowienia.

Wykazy geotechniczne

Wykazy geotechniczne obejmują sprawdzenie interakcji między fundamentem a podłożem gruntowym i są prowadzone dla stanu granicznego nośności oraz użytkowalności. Wyniki są przedstawiane graficznie poniżej płyty fundamentowej.

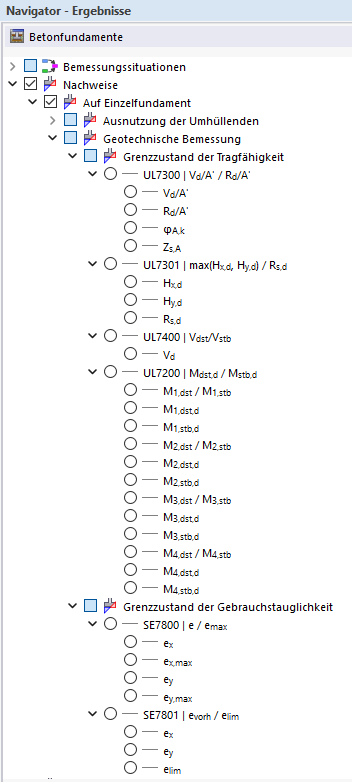

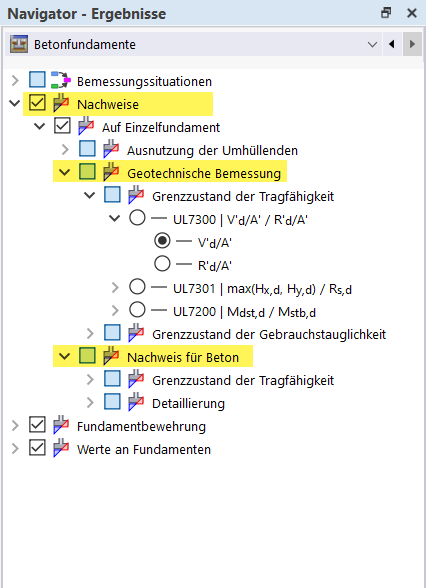

Sprawdzenia geotechniczne w Navigatorze dla fundamentów betonowych w RFEM 6

UL7300 | Stan graniczny nośności (przebicie gruntu)

Ten wykaz sprawdza nośność podłoża gruntowego pod fundamentem. W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• V_d/R_d – wykorzystanie wykazu
• V_d/A' – wartość obliczeniowa oddziaływania powodującego przebicie gruntu
• R_d/A' – wartość obliczeniowa odporności na przebicie gruntu
• φ_A,k – wartość obliczeniowa efektywnego kąta tarcia pod fundamentem
• Z_s,A – głębokość powierzchni poślizgu

Wyniki są przedstawiane jako izopowierzchnie poniżej płyty fundamentowej i pokazują rozkład nacisków gruntu oraz wykorzystanie podłoża.

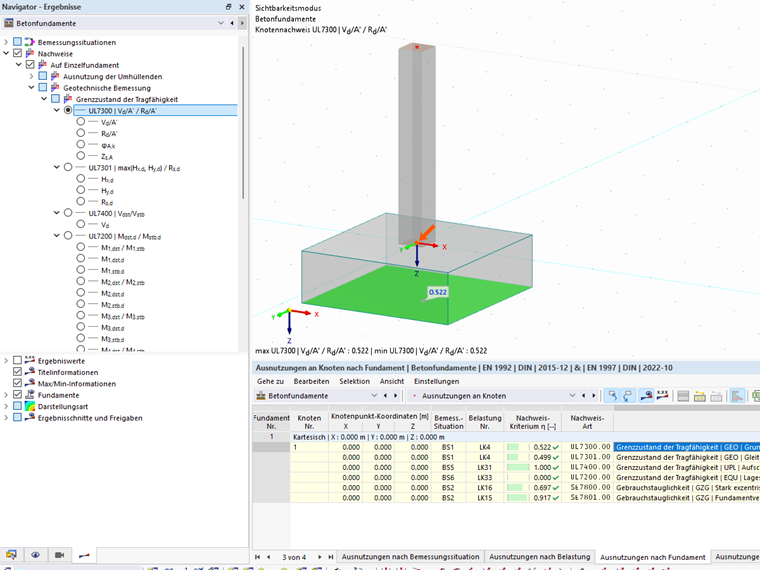

Wykorzystanie sprawdzenia nośności podłoża dla betonowych fundamentów w RFEM 6

UL7301 | Stan graniczny nośności (poślizg)

Ten wykaz sprawdza bezpieczeństwo fundamentu przeciw poślizgowi wskutek oddziaływań poziomych. W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• H_x,d – wartość obliczeniowa siły poziomej w kierunku x
• H_y,d – wartość obliczeniowa siły poziomej w kierunku y
• R_d – odporność na poślizg

Wyniki pokazują decydujące siły poziome oraz dostępną odporność na poślizg.

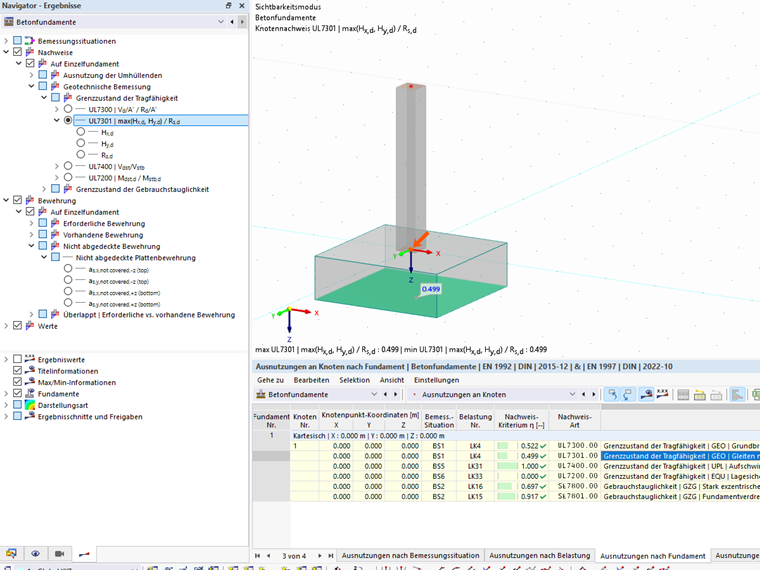

Wykorzystanie sprawdzenia bezpieczeństwa na poślizg dla fundamentów betonowych w RFEM 6

UL7400 | Stan graniczny nośności (wypór)

Ten wykaz sprawdza bezpieczeństwo fundamentu przeciw wyporowi wskutek sił wyporu. W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• V_d – działające obciążenie pionowe (wypadkowa)

Wyniki pokazują równowagę między siłami wywołującymi wypór a siłami stabilizującymi.

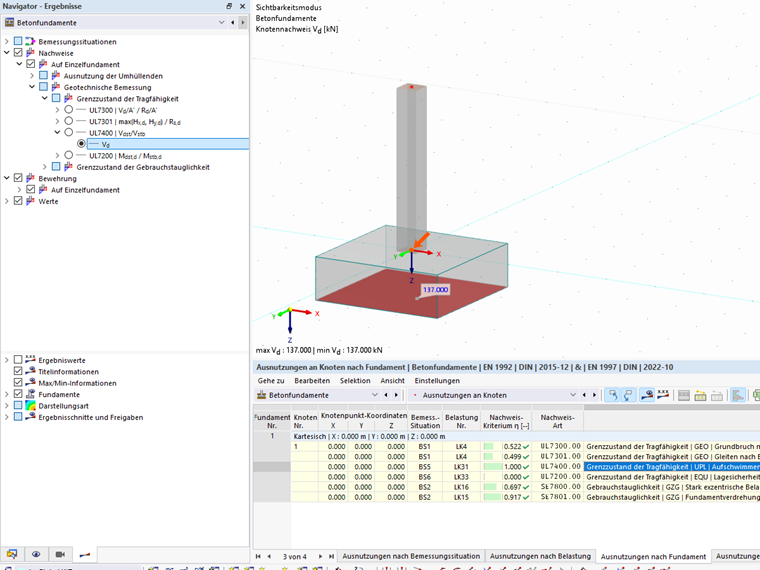

Pionowa siła wypadkowa do sprawdzenia wyporu fundamentów betonowych w RFEM 6

UL7200 | Stan graniczny nośności (stateczność położenia)

Ten wykaz sprawdza stateczność fundamentu przeciw przewróceniu wskutek oddziaływania momentów.

W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• M_d,stb – moment stabilizujący
• M_d,dst – moment destabilizujący

Wykaz jest prowadzony osobno dla każdej krawędzi fundamentu. Z poszczególnych wykazów określana i podawana jest decydująca wartość wykorzystania jako maksimum. Wyniki umożliwiają ocenę stateczności fundamentu pod względem przewrócenia.

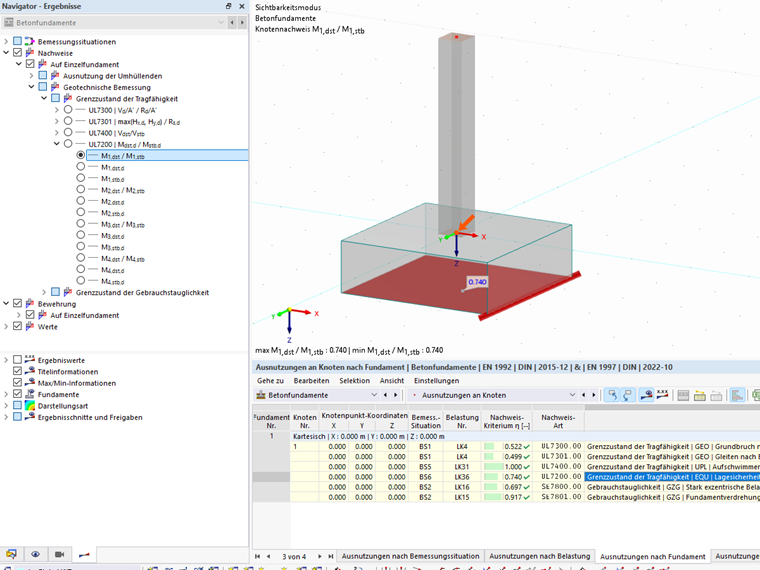

Wykorzystanie stateczności położenia dla krawędzi fundamentu

SE7800 | Stan graniczny użytkowalności (obciążenie mimośrodowe)

Ten wykaz ocenia użytkowalność fundamentu przy obciążeniu mimośrodowym. W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• e_x – mimośród w kierunku x
• e_y – mimośród w kierunku y
• e_max – maksymalny mimośród w kierunku x i y

Wyniki pokazują położenie wypadkowej wewnątrz powierzchni fundamentu i umożliwiają ocenę rozkładu obciążeń.

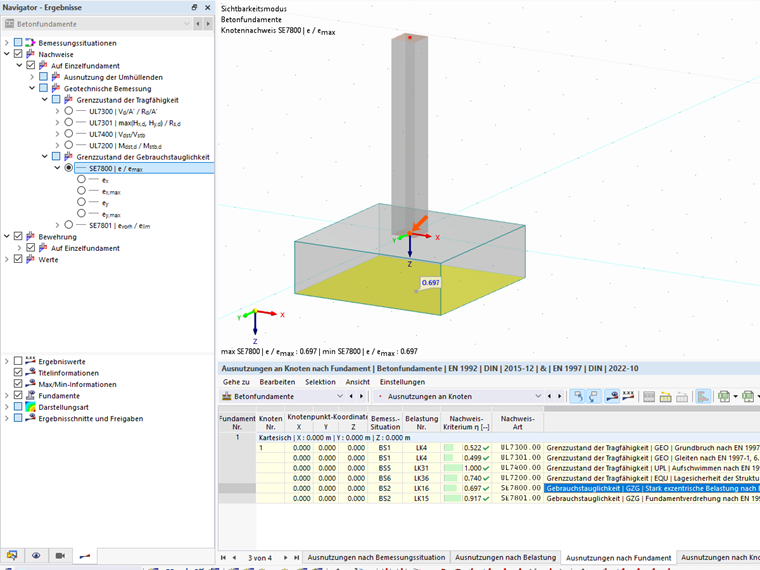

Wykorzystanie przy silnie mimośrodowym obciążeniu fundamentu betonowego

SE7801 | Stan graniczny użytkowalności (obrót fundamentu)

Ten wykaz sprawdza, czy wypadkowa obciążenia znajduje się wewnątrz dopuszczalnego jądra fundamentu, a tym samym czy nie występuje niedopuszczalny obrót ani odrywanie płyty fundamentowej.

W Nawigatorze można wybrać następujące wielkości wynikowe do przedstawienia graficznego:

• e_x – mimośród w kierunku x
• e_y – mimośród w kierunku y
• e_lim – wartość graniczna dopuszczalnego mimośrodu

Ocena odbywa się na podstawie położenia wypadkowej w odniesieniu do wymiarów fundamentu. Jeżeli dopuszczalny mimośród zostanie przekroczony, siła ściskająca opuszcza jądro przekroju, przez co w spoinie pod fundamentem mogą wystąpić naprężenia rozciągające.

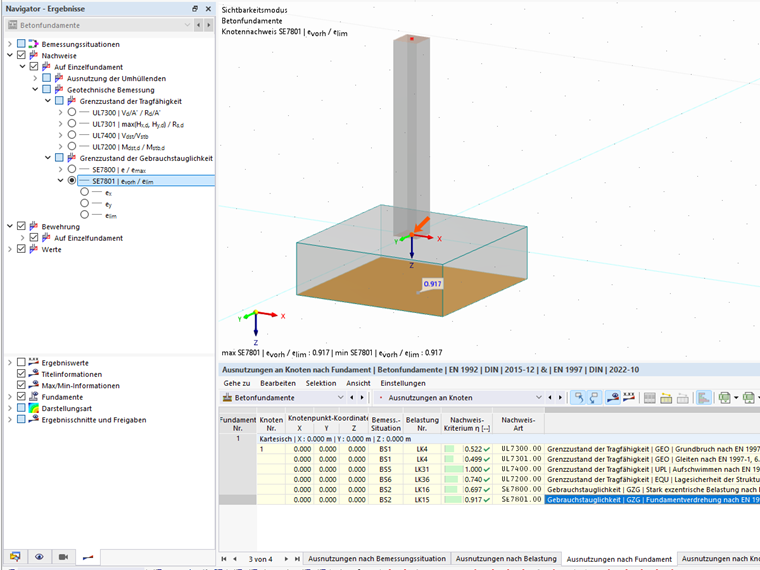

Wykorzystanie skręcenia fundamentu betonowego

Wykazy dla betonu

Wykazy dla betonu obejmują sprawdzenie płyty fundamentowej w stanie granicznym nośności oraz wyznaczenie wymaganej zbrojenia.

UL2400 | Odporność na przebicie

Ten wykaz sprawdza odporność płyty fundamentowej na przebicie w obszarze wprowadzenia obciążenia.

Dla przedstawienia graficznego dostępne są następujące wielkości wynikowe:

UL2400 – Odporność na przebicie według EN 1992-1-1 (V_Rd,c)

• V_Ed,red – zredukowana działająca siła tnąca
• V_Rd,c – odporność na przebicie bez zbrojenia na przebicie
• σ_z – decydujące naprężenie ściskające pod płytą fundamentową
• β – współczynnik zwiększający do uwzględnienia momentów

UL2401 – Odporność na przebicie na obwodzie kołowym słupa lub kołowym obwodzie powierzchni wprowadzenia obciążenia według EN 1992-1-1 (V_Rd,max)

• V_Ed – działająca siła tnąca
• V_Rd,max – maksymalna odporność na przebicie

Wyniki są przedstawiane w obszarze wprowadzenia obciążenia i umożliwiają ocenę wykorzystania oraz decydujących wielkości wpływających na sprawdzenie przebicia.

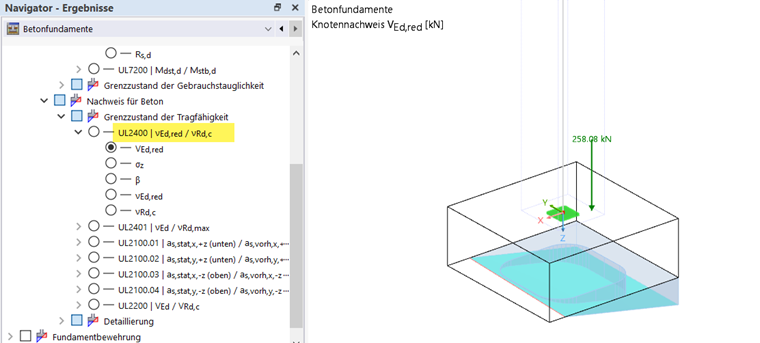

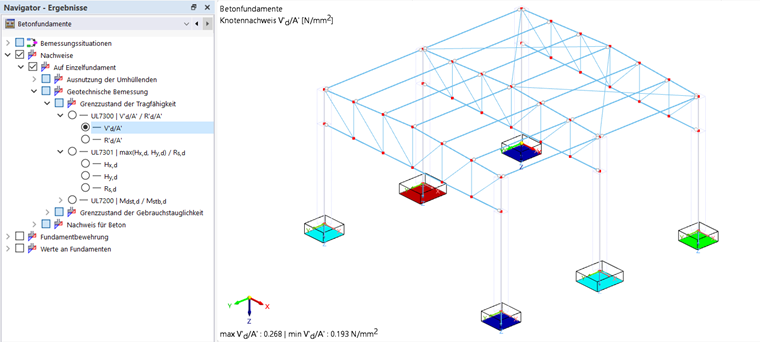

Graficzna wizualizacja fundamentów betonowych

Dla fundamentów schodkowych dostępne są dwa dodatkowe wykazy dla pierwszego stopnia fundamentu (UL2402 i UL2403). Więcej informacji na ten temat można znaleźć w rozdziale Durchstanzen .

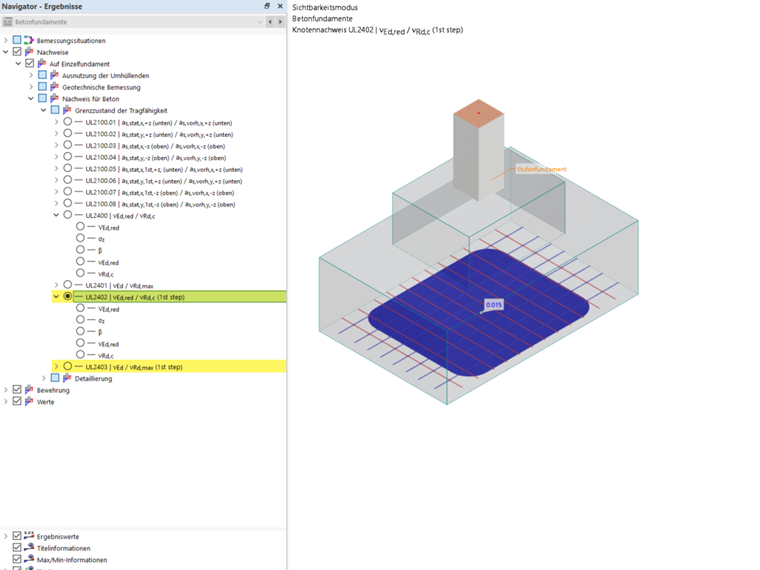

Stopa fundamentowa - Wyniki graficzne sprawdzenia na przebicie

UL2100 | Zniszczenie zginane płyty

Ten wykaz sprawdza nośność na zginanie płyty fundamentowej w kierunku x i y oraz dla górnego i dolnego zbrojenia.

Wyniki są uporządkowane według kierunku (kierunek x i y) oraz położenia (górna lub dolna strona płyty fundamentowej) i są wyznaczane dla poszczególnych Durchstanzen .

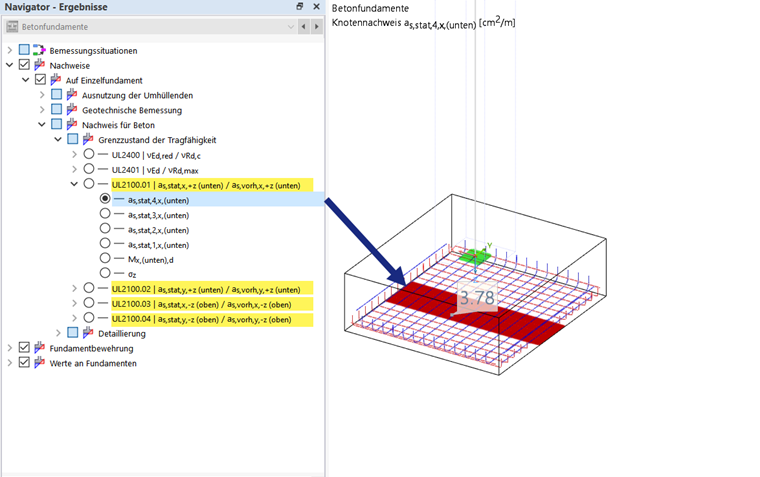

Analiza fundamentów betonowych: Pas wymiarujący

Dla przedstawienia graficznego dostępne są następujące wielkości wynikowe:

Statyczne powierzchnie zbrojenia podłużnego na pas obliczeniowy

• a_{s,stat,1,x,(unten)} do a_{s,stat,4,x,(unten)} – statyczne powierzchnie zbrojenia podłużnego w kierunku x dla dolnego zbrojenia
• a_{s,stat,1,y,(unten)} do a_{s,stat,4,y,(unten)} – statyczne powierzchnie zbrojenia podłużnego w kierunku y dla dolnego zbrojenia
• a_{s,stat,1,x,(oben)} do a_{s,stat,4,x,(oben)} – statyczne powierzchnie zbrojenia podłużnego w kierunku x dla górnego zbrojenia
• a_{s,stat,1,y,(oben)} do a_{s,stat,4,y,(oben)} – statyczne powierzchnie zbrojenia podłużnego w kierunku y dla górnego zbrojenia

Momenty obliczeniowe

• M_x,(unten),d, M_y,(unten),d – momenty obliczeniowe dla dolnego zbrojenia
• M_x,(oben),d, M_y,(oben),d – momenty obliczeniowe dla górnego zbrojenia

Dodatkowa wielkość wynikowa

• σ_z – naprężenie ściskające poniżej środka płyty fundamentowej

Wyniki umożliwiają zróżnicowaną ocenę obciążenia zginającego oraz wymaganej zbrojenia w poszczególnych pasach obliczeniowych.

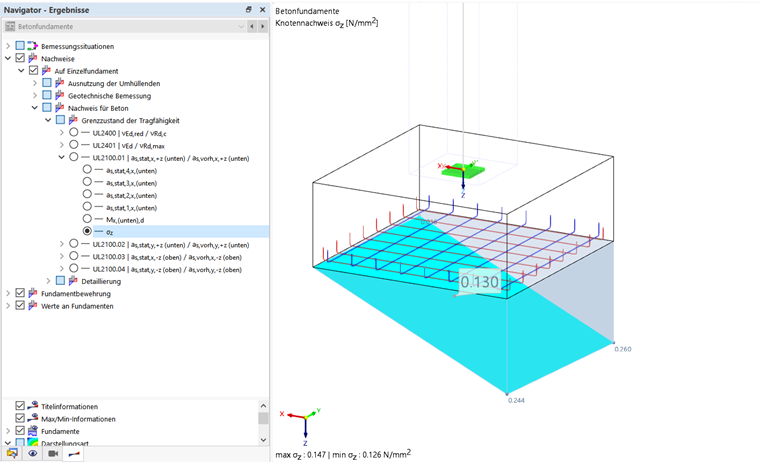

Dodatkowo rozkład naprężeń ściskających w spoinie pod fundamentem jest przedstawiany graficznie z wartościami w węzłach narożnych i poniżej środka płyty fundamentowej.

Analiza betonowych fundamentów z rozkładem naprężeń ściskających

Rodzaj prezentacji

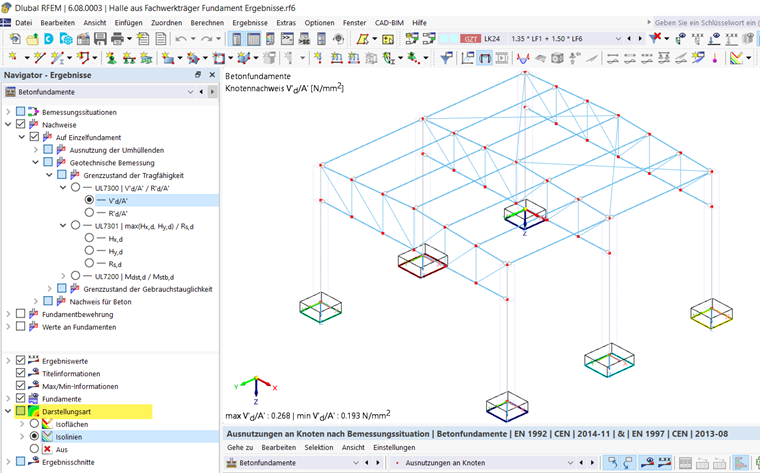

Kategoria Rodzaj prezentacji w dolnym obszarze Nawigatora oferuje możliwość przedstawiania wyników jako izopowierzchnie lub izolinie. Można tam również całkowicie wyłączyć przedstawienie graficzne.

Wyświetlenie fundamentów betonowych za pomocą różnych typów grafiki
