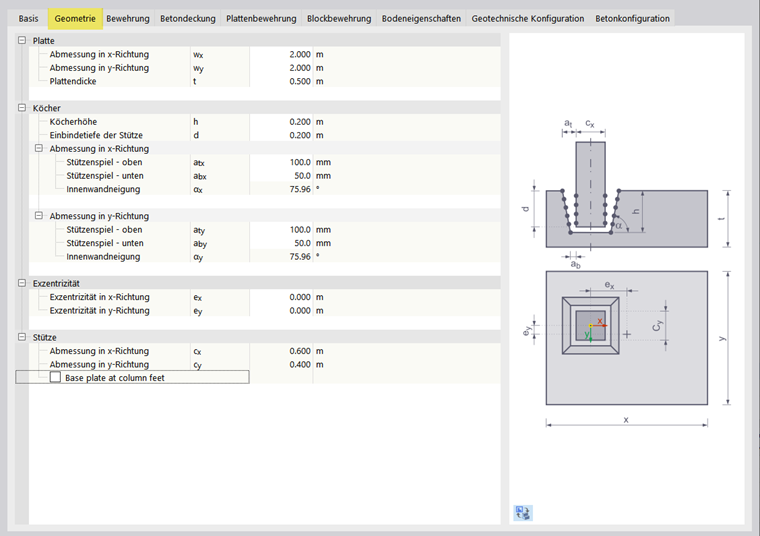

L'onglet Géométrie gère les dimensions de la semelle de fondation et du fourreau.
Vous pouvez définir la géométrie de la dalle et du fourreau à l'aide de paramètres.
| Variable | Désignation |
|---|---|
| wx | Dimension de la semelle de fondation dans la direction x |
| wy | Dimension de la semelle de fondation dans la direction y |
| t | Épaisseur de la semelle de fondation |
| h | Hauteur du fourreau |
| d | Profondeur d'encastrement du poteau |
| atx / aty | Jeu du poteau en haut dans la direction x ou y |
| abx / aby | Jeu du poteau en bas dans la direction x ou y |
| ex / ey | Excentricité dans la direction x ou y |
| cx / cx | Dimension du poteau dans la direction x ou y |
Dimensions minimales
Les dimensions minimales suivantes doivent être respectées :
|
d |
Hauteur de pénétration du poteau |
|
ctop |
Enrobage supérieur du béton |
|
cbottom |
Enrobage inférieur du béton |
|
t |
Épaisseur de semelle |
|
atx,y |
Tolérance du poteau dans la direction x ou y |
|
ex,y |
Excentrement en direction x ou y |
|
cx,y |
Dimension du poteau dans la direction x ou y |
|
tmin |
Épaisseur minimale de semelle |
|
wx,y |
Dimension de la semelle dans les directions x et y |
Rotation de la fondation via l'appui nodal
La rotation d'une fondation autour de l'axe Z s'effectue via le système de coordonnées local de l'appui nodal associé.
Pour cela, il convient de créer un système de coordonnées local défini par l'utilisateur et de l'attribuer à l'appui nodal.
La fondation reprend l'orientation de ce système de coordonnées local. Une rotation directe de la fondation n'est pas prévue. La condition préalable à l'application est que l'axe Z local de l'appui nodal soit parallèle à l'axe Z global.
L'orientation du poteau n'a aucune influence sur l'orientation de la fondation. Une rotation du poteau autour de l'axe Z global peut être effectuée indépendamment de la fondation et n'est pas impérativement nécessaire pour le dimensionnement de la fondation, étant donné que l'utilisation de fondations suppose une orientation du poteau parallèle à l'axe Z global.
