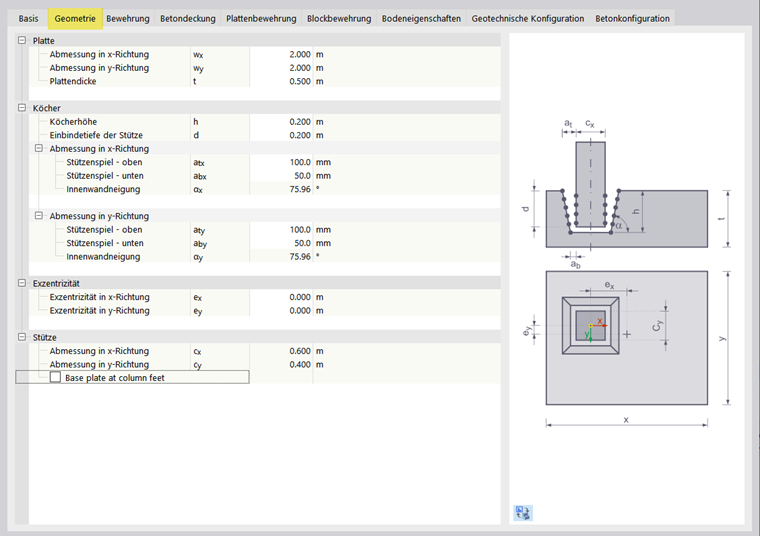

O separador Geometria administra as dimensões da placa de fundação e do encaixe.
Pode definir a geometria da placa e do encaixe através de parâmetros.
| Variável | Designação |
|---|---|
| wx | Dimensão da placa de fundação na direção x |
| wy | Dimensão da placa de fundação na direção y |
| t | Espessura da placa de fundação |
| h | Altura do encaixe |
| d | Profundidade de embutimento do pilar |
| atx / aty | Folga do pilar em cima na direção x ou y |
| abx / aby | Folga do pilar em baixo na direção x ou y |
| ex / ey | Excentricidade na direção x ou y |
| cx / cx | Dimensão do pilar na direção x ou y |
Dimensões mínimas
Devem ser observadas as seguintes dimensões mínimas:
|
d |
Profundidade de embutimento do pilar |
|
ctop |
Recobrimento de betão em cima |
|
cbottom |
Recobrimento inferior do betão |
|
t |
Espessura da laje |
|
atx,y |
Tolerância do pilar na direção x ou y |
|
ex,y |
Excentricidade na direção x ou y |
|
cx,y |
Dimensão do pilar na direção x ou y |
|
tmin |
Espessura mínima da laje |
|
wx,y |
Dimensão da placa na direção x e y |
Rotação da fundação através do apoio nodal
A rotação de uma fundação em torno do eixo Z ocorre através do sistema de coordenadas local do apoio nodal associado.
Para isso, deve ser criado um sistema de coordenadas local definido pelo utilizador e atribuído ao apoio nodal.
A fundação adota a orientação desse sistema de coordenadas local. Não está prevista uma rotação direta da fundação. A condição para a aplicação é que o eixo Z local do apoio nodal seja paralelo ao eixo Z global.
A orientação do pilar não influencia o alinhamento da fundação. Uma rotação do pilar em torno do eixo Z global pode ocorrer independentemente da fundação e não é obrigatória para o dimensionamento da fundação, sendo, no entanto, pressuposto para a utilização de fundações que o pilar esteja alinhado paralelamente ao eixo Z global.
