Geometrie

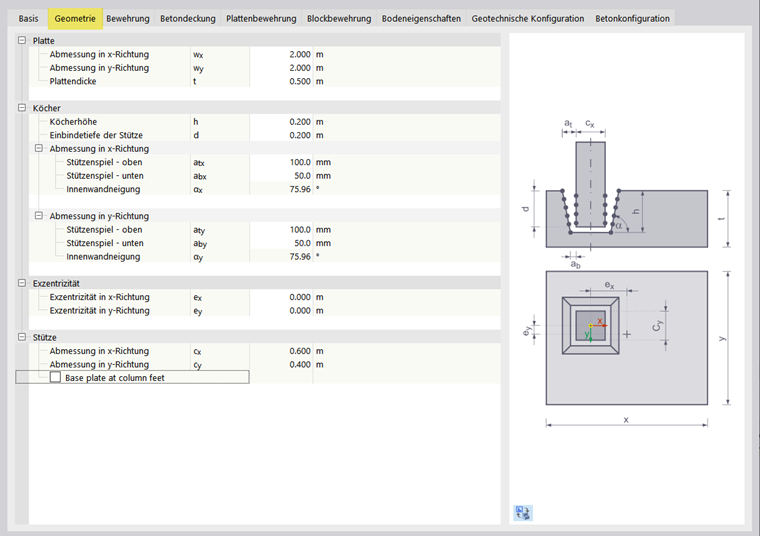

V záložce Geometrie se nastavují rozměry základové desky a kalichu.

Geometrii plechu a kalicha lze definovat pomocí parametrů.

Proměnná	Štítek
w_x	Rozměr základové desky ve směru x
w_y	Rozměr základové desky ve směru y
t	Tloušťku základové desky
h	výška kalicha
d	Hloubka založení sloupu
a_tx/a_ty	Vůle horního sloupu ve směru x nebo y
a_bx/a_by	Světlá vzdálenost dolního sloupu ve směru x nebo y
e_x/e_y	Excentricita ve směru x nebo y
_cx/_cx	Rozměr sloupu ve směru x nebo y

Informace

Rozměry sloupů zde nelze upravit. Lze je změnit pouze v dialogu Průřez příslušného prutu.

Minimální rozměry

Je třeba dodržet následující minimální rozměry:

d \leq h \leq t - \max \{\begin{cases} 0.15 \\ c_{top} + c_{bottom} + 0.1 \end{cases}

výška kalicha

2 \cdot (a_{tx, y} + |e_{x, y}|) + c_{x, y} + t_{\min} \leq w_{x, y}

a_tx,y	Přídavek sloupu ve směru x nebo y
e_x,y	Excentricita ve směru x nebo y
c_x,y	Rozměr sloupu ve směru x nebo y
t_min	Minimální tloušťka desky
w_x,y	Rozměr desky ve směru x a y

Přídavek na sloup
