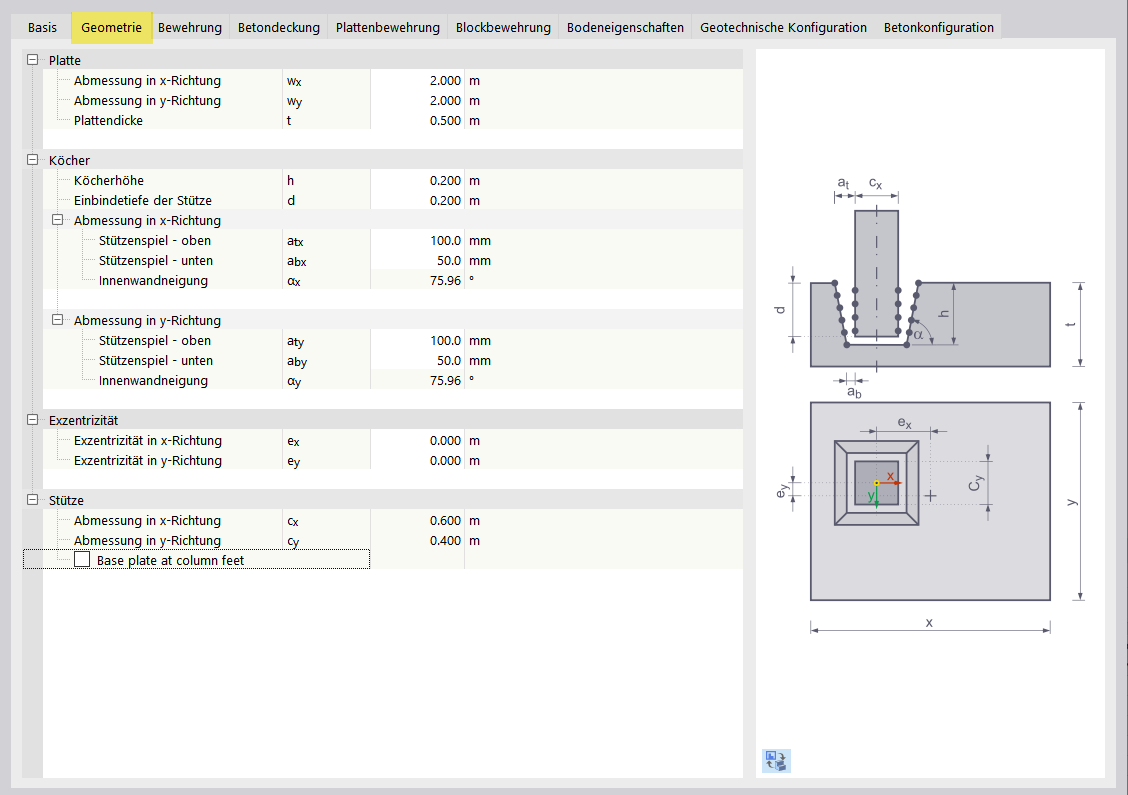

La pestaña Geometría gestiona las dimensiones de la placa de cimentación y del encepado.
Puede definir la geometría de la placa y del encepado mediante parámetros.
| Variable | Denominación |
|---|---|
| wx | Dimensión de la placa de cimentación en la dirección x |
| wy | Dimensión de la placa de cimentación en la dirección y |
| t | Espesor de la placa de cimentación |
| h | Altura del encepado |
| d | Profundidad de empotramiento de la columna |
| atx / aty | Holgura superior de la columna en dirección x o y |
| abx / aby | Holgura inferior de la columna en dirección x o y |
| ex / ey | Excentricidad en dirección x o y |
| cx / cx | Dimensión de la columna en dirección x o y |
Dimensiones mínimas
Deben respetarse las siguientes dimensiones mínimas:
|
d |
Profundidad de empotramiento del pilar |
|
ctop |
Recubrimiento de hormigón en la parte superior |
|
cbottom |
Recubrimiento de hormigón inferior |
|
t |
Espesor de la losa |
|
atx,y |
Tolerancia del pilar en dirección x o y |
|
ex,y |
Excentricidad en dirección x o y |
|
cx,y |
Dimensión del pilar en dirección x o y |
|
tmin |
Espesor mínimo de la losa |
|
wx,y |
Dimensión de la placa en dirección x e y |
Rotación de la cimentación mediante el apoyo nodal
La rotación de una cimentación alrededor del eje Z se realiza a través del sistema de coordenadas local del apoyo nodal correspondiente.
Para ello, debe crearse un sistema de coordenadas local definido por el usuario y asignarlo al apoyo nodal.
La cimentación adopta la orientación de este sistema de coordenadas local. No está prevista una rotación directa de la cimentación. El requisito para su aplicación es que el eje Z local del apoyo nodal sea paralelo al eje Z global.
La orientación de la columna no influye en la orientación de la cimentación. Una rotación de la columna alrededor del eje Z global puede realizarse independientemente de la cimentación y no es obligatoria para el dimensionamiento de la cimentación; sin embargo, para el uso de cimentaciones se presupone una orientación de la columna paralela al eje Z global.
