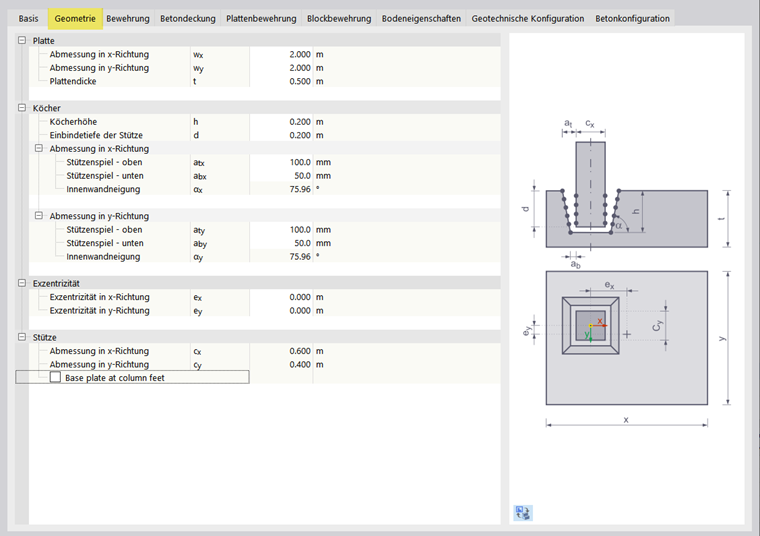

La scheda Geometria gestisce le dimensioni della piastra di fondazione e del bicchiere.
È possibile definire la geometria della piastra e del bicchiere tramite parametri.
| Variabile | Descrizione |
|---|---|
| wx | Dimensione della piastra di fondazione in direzione x |
| wy | Dimensione della piastra di fondazione in direzione y |
| t | Spessore della piastra di fondazione |
| h | Altezza del bicchiere |
| d | Profondità di incastro del pilastro |
| atx / aty | Gioco del pilastro superiore in direzione x o y |
| abx / aby | Gioco del pilastro inferiore in direzione x o y |
| ex / ey | Eccentricità in direzione x o y |
| cx / cx | Dimensione del pilastro in direzione x o y |
Dimensioni minime
È necessario rispettare le seguenti dimensioni minime:
|
d |
Profondità di posa della colonna |
|
ctop |
Copriferro in alto |
|
cbottom |
Copriferro inferiore |
|
t |
Spessore piastra |
|
atx,y |
Tolleranza della colonna in direzione x o y |
|
ex,y |
Eccentricità in direzione x o y |
|
cx,y |
Dimensione della colonna in direzione x o y |
|
tmin |
Spessore minimo della soletta |
|
wx,y |
Dimensione della piastra in direzione x e y |
Rotazione della fondazione tramite il vincolo nodale
La rotazione di una fondazione attorno all'asse Z avviene tramite il sistema di coordinate locale del relativo vincolo nodale.
A tal fine, è necessario creare un sistema di coordinate locale definito dall'utente e assegnarlo al vincolo nodale.
La fondazione adotta l'orientamento di questo sistema di coordinate locale. Non è prevista una rotazione diretta della fondazione. Il presupposto per l'applicazione è che l'asse Z locale del vincolo nodale sia parallelo all'asse Z globale.
L'orientamento del pilastro non influisce sull'orientamento della fondazione. Una rotazione del pilastro attorno all'asse Z globale può avvenire indipendentemente dalla fondazione e non è obbligatoria per la progettazione della fondazione; tuttavia, per l'impiego delle fondazioni è presupposto un orientamento del pilastro parallelo all'asse Z globale.
