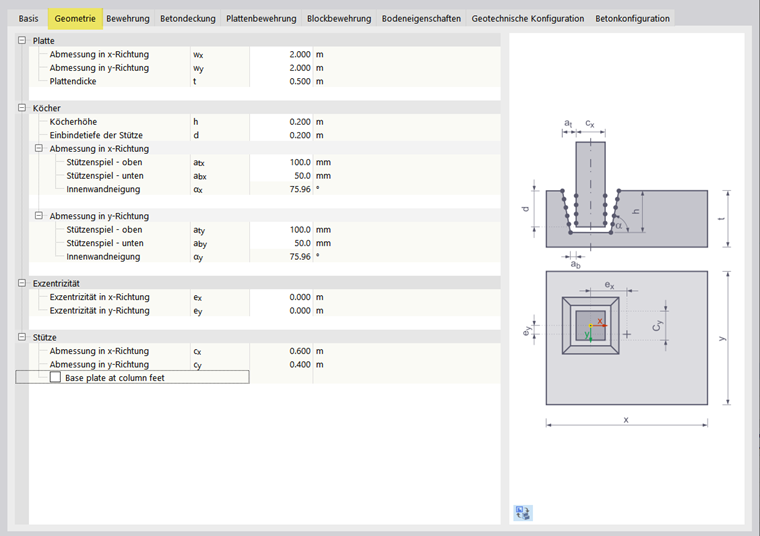

Karta Geometria zarządza wymiarami płyty fundamentowej i kielicha.
Geometrię płyty i kielicha można zdefiniować za pomocą parametrów.
| Zmiennej | Oznaczenie |
|---|---|
| wx | Wymiar płyty fundamentowej w kierunku x |
| wy | Wymiar płyty fundamentowej w kierunku y |
| t | Grubość płyty fundamentowej |
| h | Wysokość kielicha |
| d | Głębokość zakotwienia słupa |
| atx / aty | Luz słupa u góry w kierunku x lub y |
| abx / aby | Luz słupa u dołu w kierunku x lub y |
| ex / ey | Mimośród w kierunku x lub y |
| cx / cx | Wymiar słupa w kierunku x lub y |
Minimalne wymiary
Należy przestrzegać następujących minimalnych wymiarów:
|
d |
Głębokość posadowienia słupa |
|
ctop |
Otulina betonowa na górze |
|
cbottom |
Dolna otulina betonowa |
|
t |
Grubość płyty |
|
atx,y |
Naddatek dla słupa w kierunku x lub y |
|
ex,y |
Mimośród w kierunku x lub y |
|
cx,y |
Wymiar słupa w kierunku x lub y |
|
tmin |
Minimalna grubość płyty |
|
wx,y |
Wymiar płyty w kierunku x i y |
Obrót fundamentu przez podporę węzłową
Obrót fundamentu wokół osi Z odbywa się za pośrednictwem lokalnego układu współrzędnych przypisanej podpory węzłowej.
W tym celu należy utworzyć zdefiniowany przez użytkownika lokalny układ współrzędnych i przypisać go do podpory węzłowej.
Fundament przejmuje orientację tego lokalnego układu współrzędnych. Bezpośredni obrót fundamentu nie jest przewidziany. Warunkiem zastosowania jest, aby lokalna oś Z podpory węzłowej była równoległa do globalnej osi Z.
Orientacja słupa nie ma wpływu na orientację fundamentu. Obrót słupa wokół globalnej osi Z może odbywać się niezależnie od fundamentu i nie jest bezwzględnie wymagany do wymiarowania fundamentu, przy czym dla stosowania fundamentów zakłada się ustawienie słupa równoległe do globalnej osi Z.
