In questo capitolo viene spiegato l'inserimento dell'armatura per fondazioni a bicchiere. Vengono descritte due varianti di armatura orizzontale: armatura del bicchiere con staffe avvolgenti e con staffe singole per ogni lato. Successivamente, viene spiegato l'inserimento dell'armatura verticale in direzione x e y.
Staffe orizzontali
Per le staffe orizzontali sono possibili due tipi di disposizione:
- Staffe che avvolgono il pilastro
- Staffe che giacciono completamente in una parete del bicchiere
Il tipo di disposizione viene definito nella scheda Armatura.
Armatura del bicchiere con staffe avvolgenti

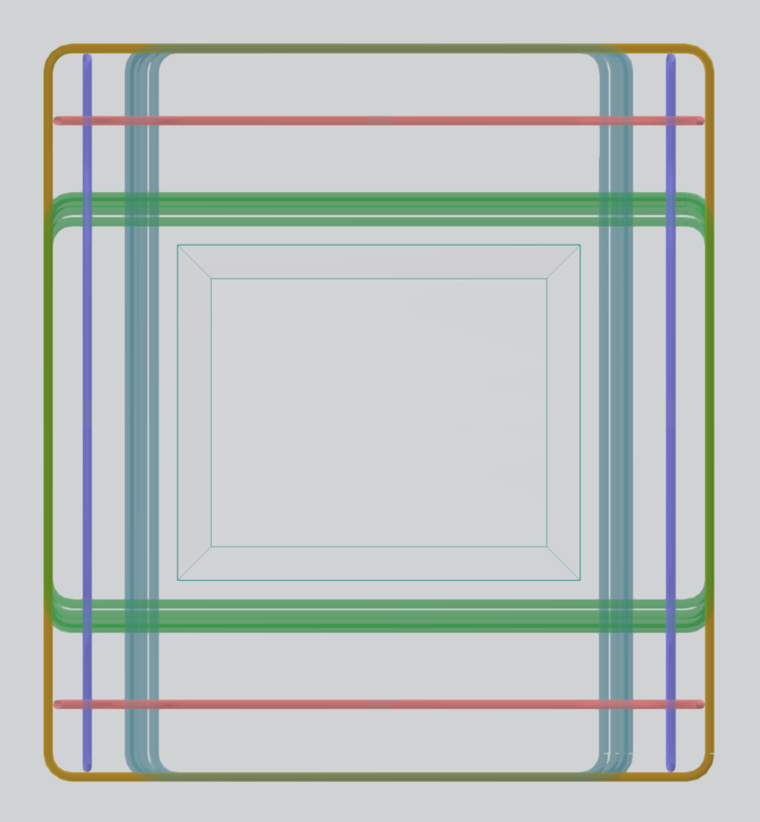

L'illustrazione mostra la vista dall'alto di un bicchiere con armatura avvolgente il pilastro. L'armatura a staffe orizzontali è contrassegnata da tre diversi gruppi di staffe:
| Colore | Staffe |
|---|---|
| Giallo | Gruppo di staffe superiori, i cui bracci sono disposti all'esterno su tutti i lati |
| Ciano | Gruppo di staffe superiori, i cui bracci sono disposti all'esterno in direzione x |
| Verde | Gruppo di staffe superiori, i cui bracci sono disposti all'esterno in direzione y |
Le staffe blu e rosse rappresentano l'armatura verticale.
Armatura del bicchiere con staffe singole per ogni lato

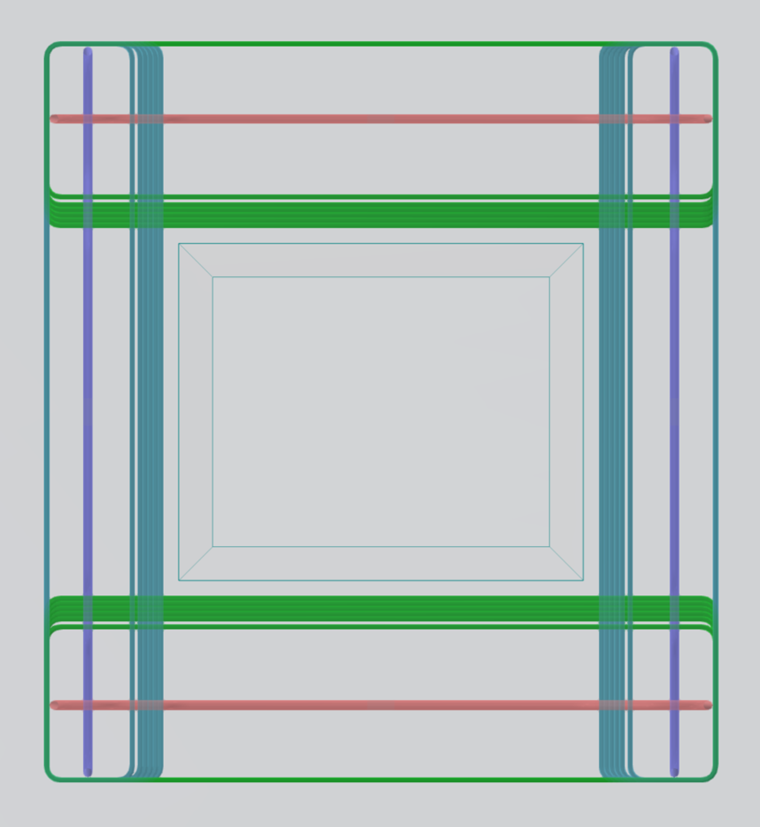

L'illustrazione mostra la vista dall'alto di un bicchiere con staffe singole per ogni parete del bicchiere. L'armatura a staffe orizzontali è suddivisa in due diversi gruppi di staffe:
| Colore | Staffe |
|---|---|
| Verde | Gruppo di staffe che giace completamente all'interno della parete del bicchiere in direzione x |
| Ciano | Gruppo di staffe che giace completamente all'interno della parete del bicchiere in direzione y |
Staffe verticali

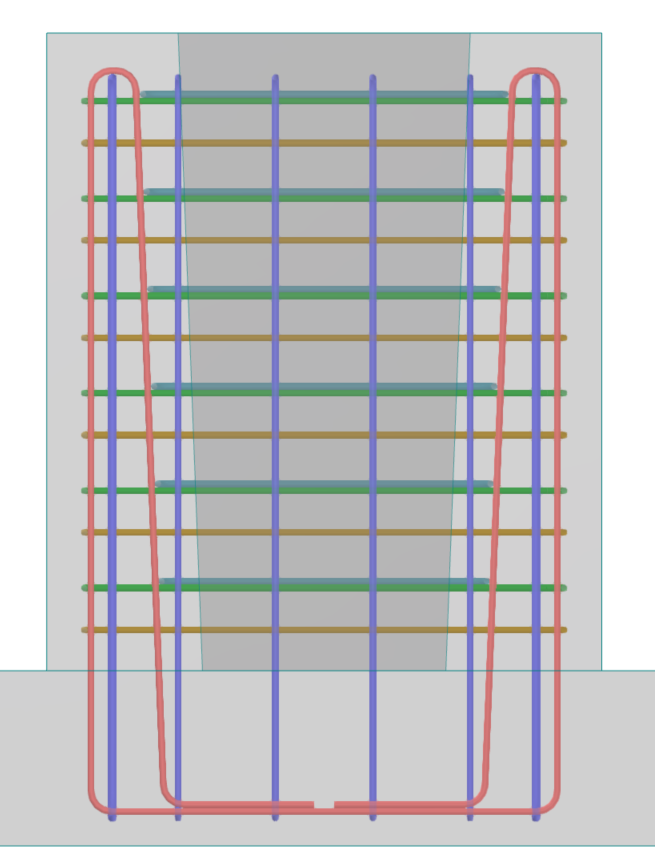

Indipendentemente dal fatto che le staffe avvolgano il pilastro o decorrano nelle pareti del bicchiere, l'armatura verticale rimane identica in entrambi i casi. L'armatura a staffe verticali è composta da:
| Colore | Staffe |
|---|---|
| Rosso | Gruppo di staffe verticali per l'armatura del pannello della parete in direzione x |
| Blu | Gruppo di staffe verticali per l'armatura del pannello della parete in direzione y |

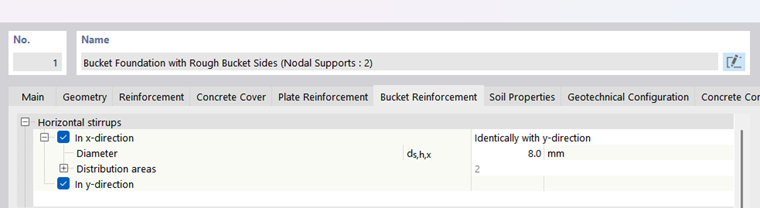

Inserimento dell'armatura

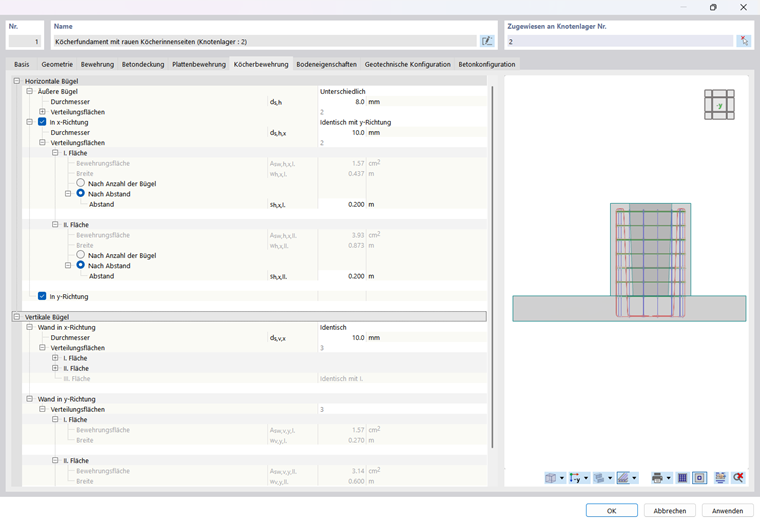

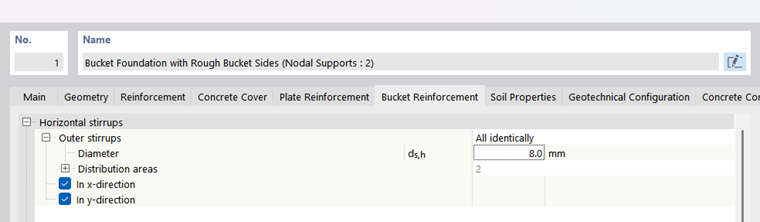

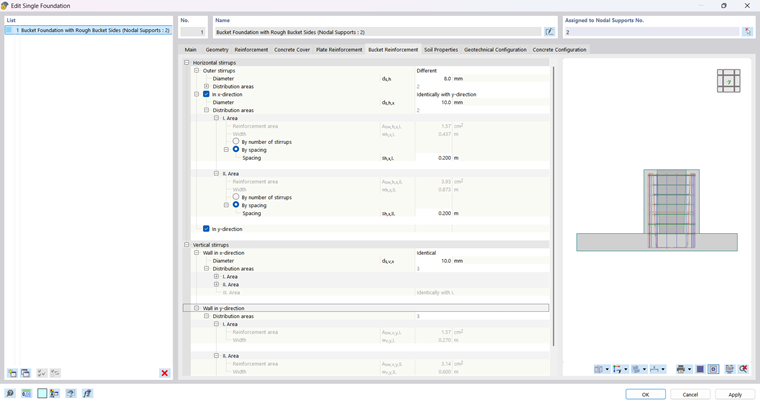

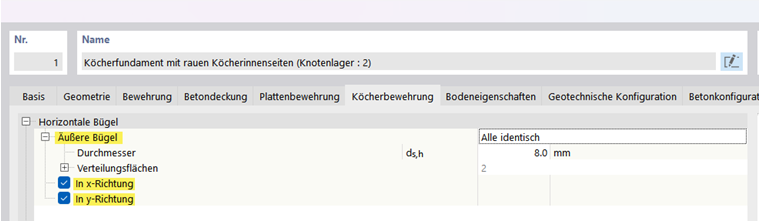

L'inserimento delle staffe orizzontali e verticali deve essere effettuato nella scheda Armatura del bicchiere. Se si opta per un'armatura del bicchiere con staffe avvolgenti, devono essere disposti i tre gruppi di staffe (staffe esterne e staffe in direzione x e y).
Le staffe in direzione x e y possono essere identiche o diverse.

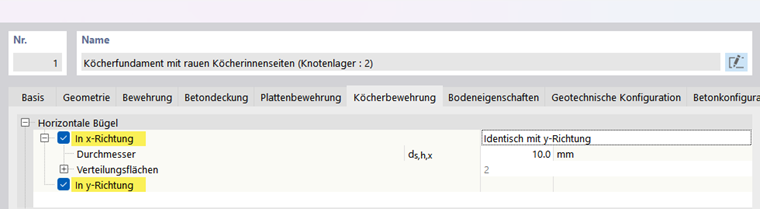

Se invece si sceglie un'armatura del bicchiere con staffe singole per ogni lato, devono essere inseriti i due gruppi di staffe corrispondenti.
Successivamente, devono essere indicate le staffe verticali in direzione x e y.
