Dans ce chapitre, la saisie des armatures pour les fondations par encuvement est expliquée. Deux variantes d'armatures horizontales sont décrites : l'armature de l'encuvement avec des cadres enveloppants et avec des cadres individuels pour chaque côté. Ensuite, la saisie des armatures verticales dans les directions x et y est expliquée.
Cadres horizontaux
Pour les cadres horizontaux, deux types de disposition sont possibles :
- Cadres qui enveloppent le poteau
- Cadres qui sont entièrement situés dans une paroi de l'encuvement
Le type de disposition est défini dans l'onglet Armature.
Armature de l'encuvement avec des cadres enveloppants

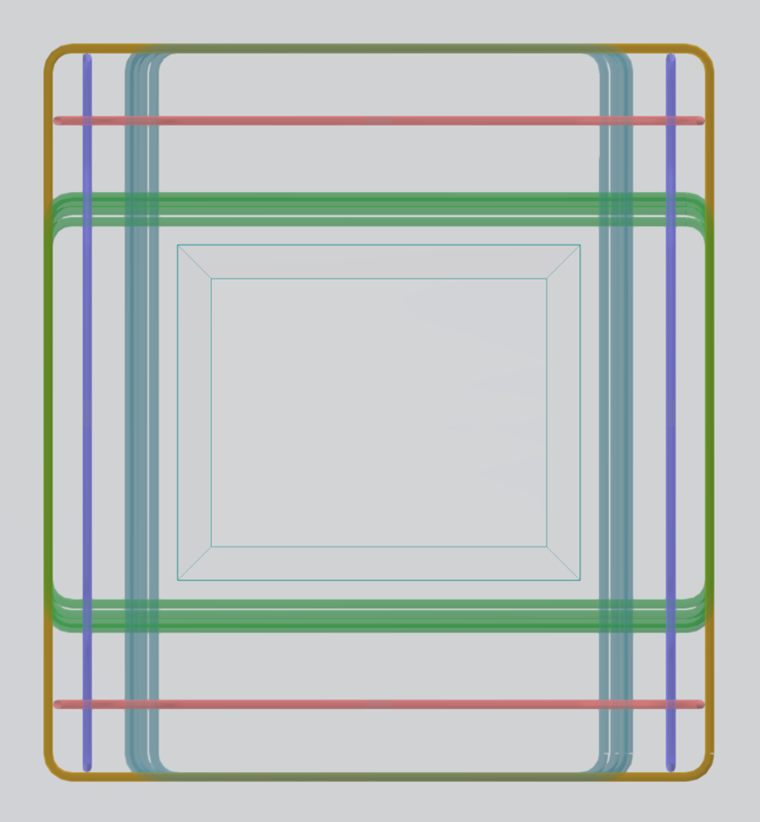

La figure montre la vue en plan d'un encuvement avec une armature enveloppant le poteau. L'armature horizontale en cadres est caractérisée par trois groupes de cadres différents :
| Couleur | Cadre |
|---|---|
| Jaune | Groupe de cadres supérieur dont les ailes sont situées à l'extérieur de tous les côtés |
| Cyan | Groupe de cadres supérieur dont les ailes sont situées à l'extérieur dans la direction x |
| Vert | Groupe de cadres supérieur dont les ailes sont situées à l'extérieur dans la direction y |
Les cadres bleus et rouges représentent l'armature verticale.
Armature de l'encuvement avec des cadres individuels pour chaque côté

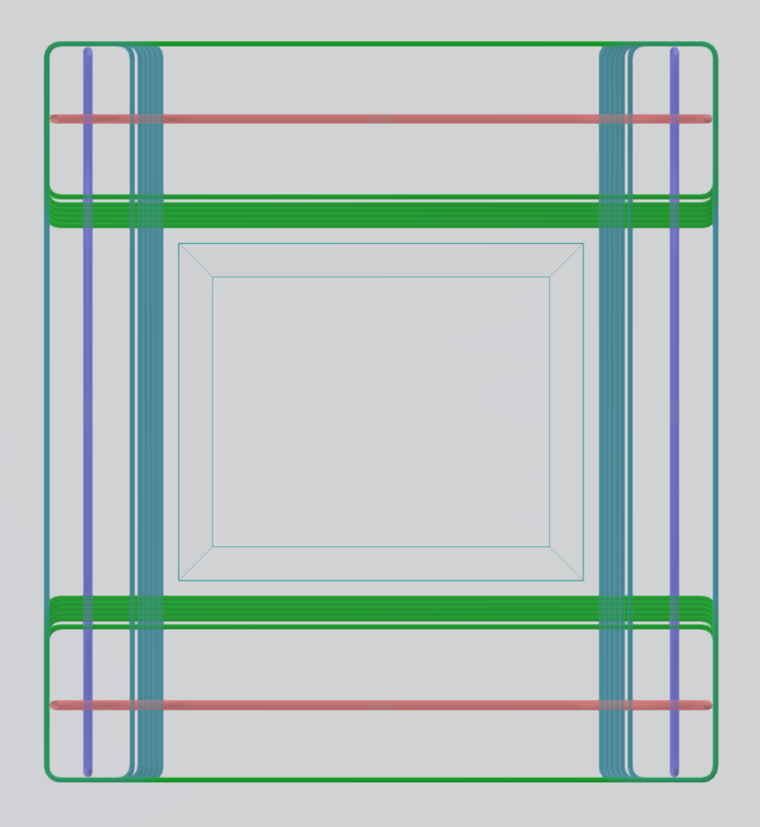

La figure montre la vue en plan d'un encuvement avec des cadres individuels pour chaque paroi de l'encuvement. L'armature horizontale en cadres est divisée en deux groupes de cadres différents :
| Couleur | Cadre |
|---|---|
| Vert | Groupe de cadres qui est entièrement situé à l'intérieur de la paroi de l'encuvement dans la direction x |
| Cyan | Groupe de cadres qui est entièrement situé à l'intérieur de la paroi de l'encuvement dans la direction y |

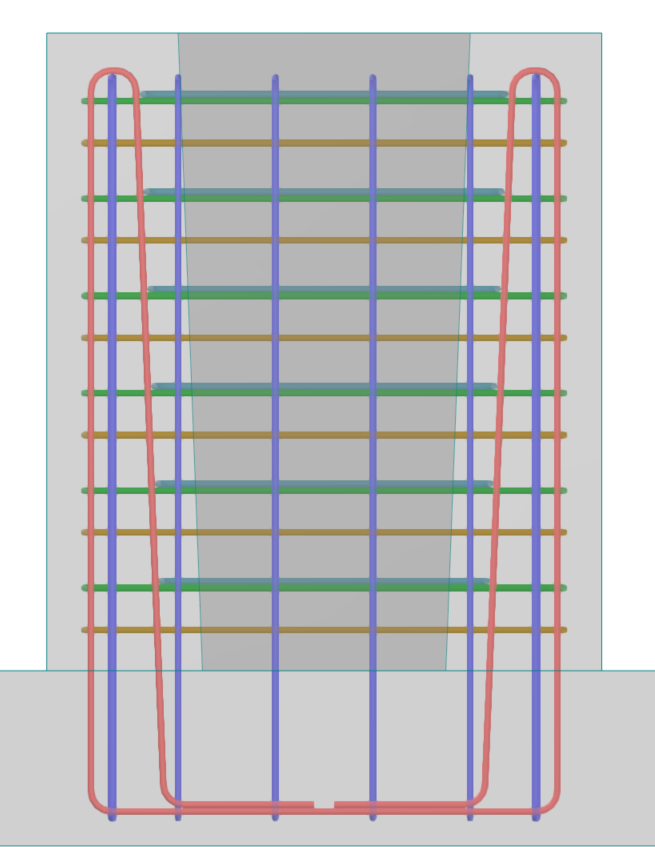

Cadres verticaux
Indépendamment du fait que les cadres enveloppent le poteau ou se trouvent dans les parois de l'encuvement, l'armature verticale reste identique dans les deux cas. L'armature verticale en cadres se compose de :
| Couleur | Cadre |
|---|---|
| Rouge | Groupe de cadres verticaux pour l'armature du diaphragme de mur dans la direction x |
| Bleu | Groupe de cadres verticaux pour l'armature du diaphragme de mur dans la direction y |
Saisie de l'armature

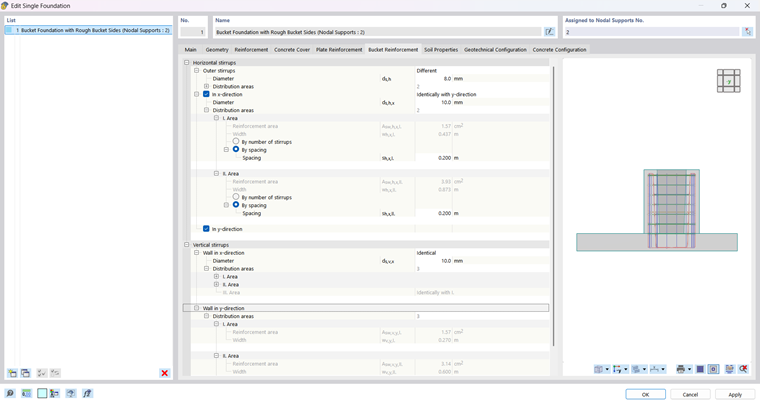

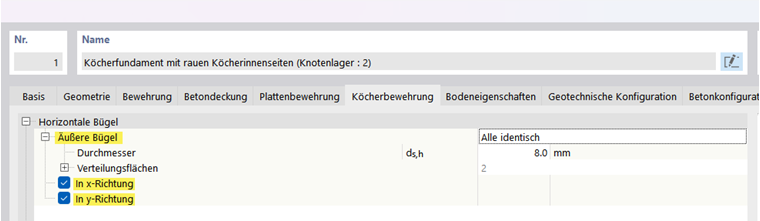

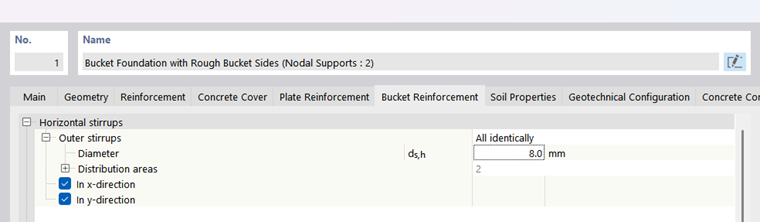

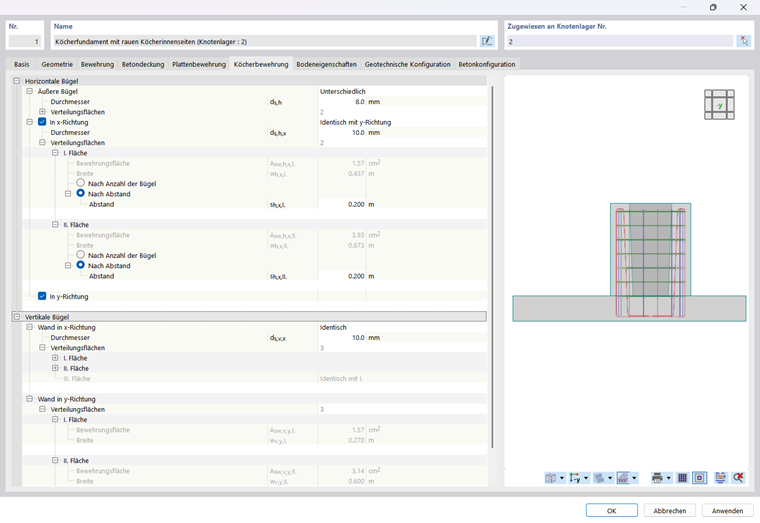

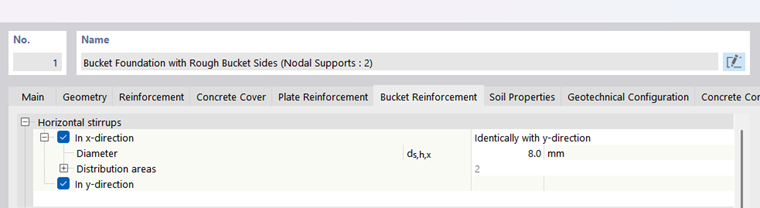

La saisie des cadres horizontaux et verticaux doit être effectuée dans l'onglet Armature de l'encuvement. Si vous optez pour une armature de l'encuvement avec des cadres enveloppants, les trois groupes de cadres (cadres extérieurs et cadres dans les directions x et y) doivent être disposés.
Les cadres dans les directions x et y peuvent être identiques ou différents.

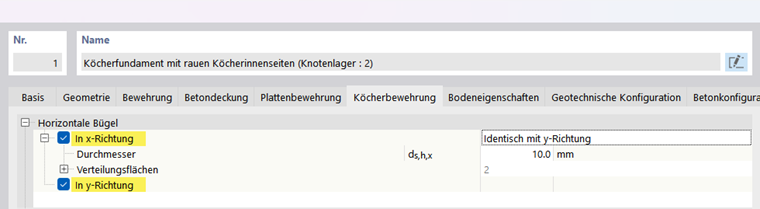

Si vous choisissez en revanche une armature de l'encuvement avec des cadres individuels pour chaque côté, les deux groupes de cadres correspondants doivent être saisis.
Ensuite, les cadres verticaux dans les directions x et y doivent être indiqués.
