W niniejszym rozdziale opisano wprowadzanie zbrojenia dla fundamentów kielichowych. Opisano dwa warianty zbrojenia poziomego: zbrojenie kielicha za pomocą strzemion otaczających słup oraz za pomocą oddzielnych strzemion dla każdej strony. Następnie wyjaśniono wprowadzanie zbrojenia pionowego w kierunku x i y.
Strzemiona poziome
Dla strzemion poziomych dostępne są dwa typy rozmieszczenia:
- Strzemiona otaczające słup
- Strzemiona leżące całkowicie w jednej ścianie kielicha
Typ rozmieszczenia określa się w zakładce kielicha.
Zbrojenie kielicha strzemionami otaczającymi słup

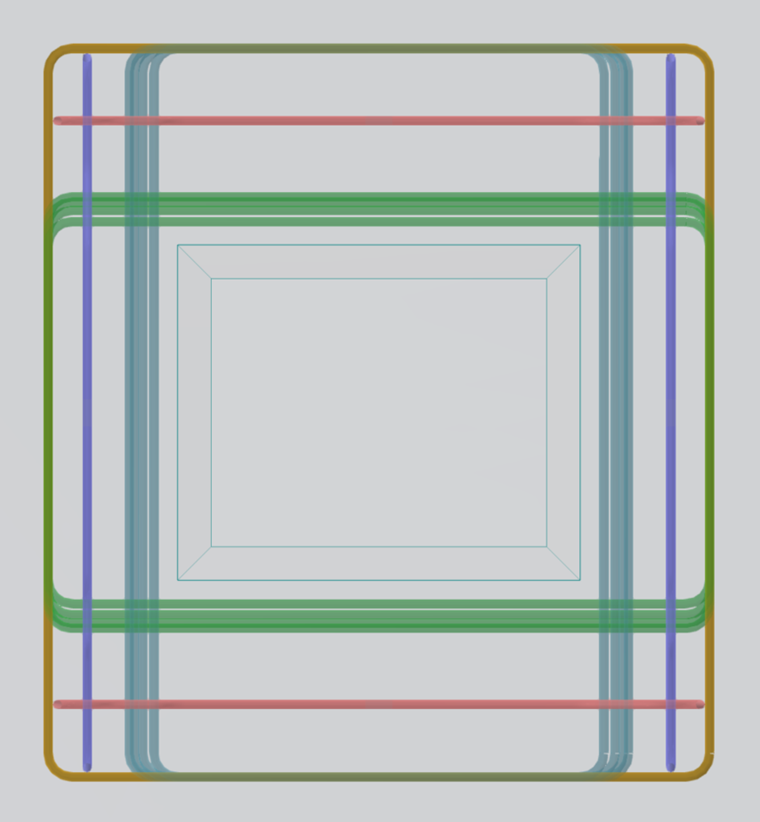

Rysunek przedstawia widok z góry kielicha ze zbrojeniem otaczającym słup. Zbrojenie poziome strzemionami charakteryzuje się trzema różnymi grupami strzemion:
| Kolor | Strzemię |
|---|---|
| Żółty | Górna grupa strzemion, której ramiona znajdują się ze wszystkich stron na zewnątrz |
| Błękitny (Cyan) | Górna grupa strzemion, której ramiona w kierunku x znajdują się na zewnątrz |
| Zielony | Górna grupa strzemion, której ramiona w kierunku y znajdują się na zewnątrz |
Strzemiona niebieskie i czerwone reprezentują zbrojenie pionowe.
Zbrojenie kielicha z oddzielnymi strzemionami na każdą stronę

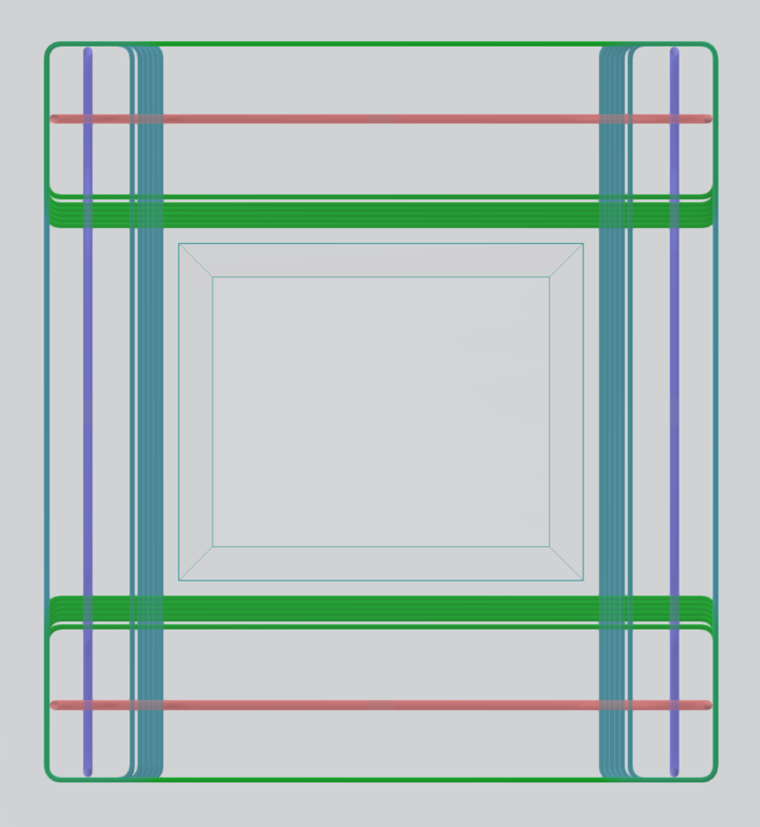

Rysunek przedstawia widok z góry kielicha z oddzielnymi strzemionami dla każdej ściany kielicha. Zbrojenie poziome strzemionami jest podzielone na dwie różne grupy strzemion:
| Kolor | Strzemię |
|---|---|
| Zielony | Grupa strzemion leżąca całkowicie wewnątrz ściany kielicha w kierunku x |
| Błękitny (Cyan) | Grupa strzemion leżąca całkowicie wewnątrz ściany kielicha w kierunku y |
Strzemiona pionowe
Niezależnie od tego, czy strzemiona otaczają słup, czy biegną w ścianach kielicha, zbrojenie pionowe pozostaje w obu przypadkach identyczne. Zbrojenie pionowe strzemionami składa się z:
| Kolor | Strzemię |
|---|---|
| Czerwony | Pionowa grupa strzemion do zbrojenia ściany tarczowej w kierunku x |
| Niebieski | Pionowa grupa strzemion do zbrojenia ściany tarczowej w kierunku y |

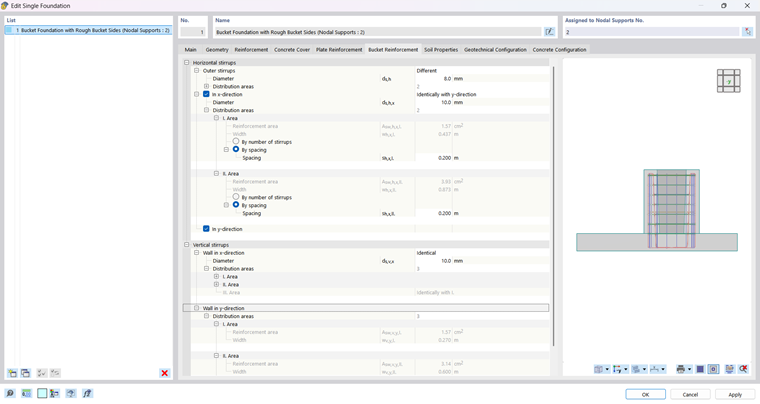

Wprowadzanie zbrojenia

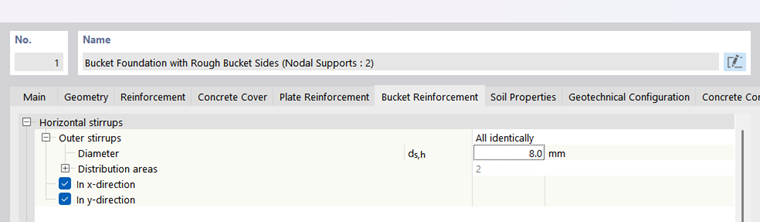

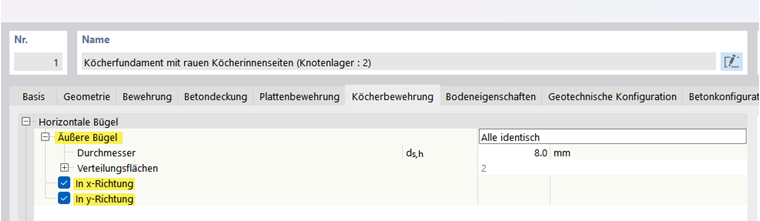

Wprowadzanie strzemion poziomych i pionowych odbywa się w zakładce Zbrojenie kielicha. W przypadku wyboru zbrojenia kielicha strzemionami otaczającymi słup, należy zdefiniować trzy grupy strzemion (strzemiona zewnętrzne oraz strzemiona w kierunku x i y).
Strzemiona w kierunku x i y mogą być identyczne lub różne.

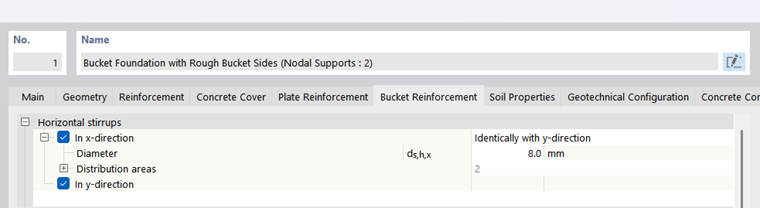

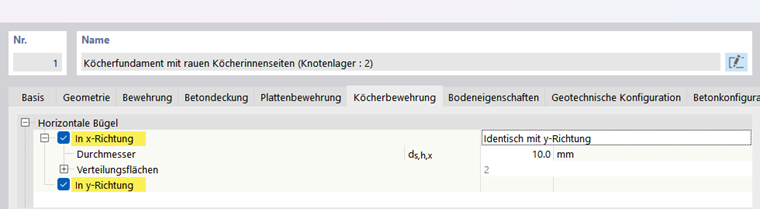

W przypadku wyboru zbrojenia kielicha z oddzielnymi strzemionami na każdą stronę, należy wprowadzić odpowiednie dwie grupy strzemion.
Następnie należy określić strzemiona pionowe w kierunku x i y.
