V této kapitole je vysvětleno zadání výztuže pro kalichové základy. Jsou popsány dvě varianty vodorovné výztuže: kalichová výztuž s obepínajícími třmínky a s jednotlivými třmínky pro každou stranu. Dále je vysvětleno zadání svislé výztuže ve směru x a y.
Horizontální třmínky
Pro horizontální třmínky jsou možné dva způsoby uspořádání:
- třmínky, které obepínají sloup
- třmínky, které leží kompletně v jedné stěně kalichu
Typ uspořádání se volí v záložce Bewehrung
Kalichová výztuž s obepínajícími třmínky

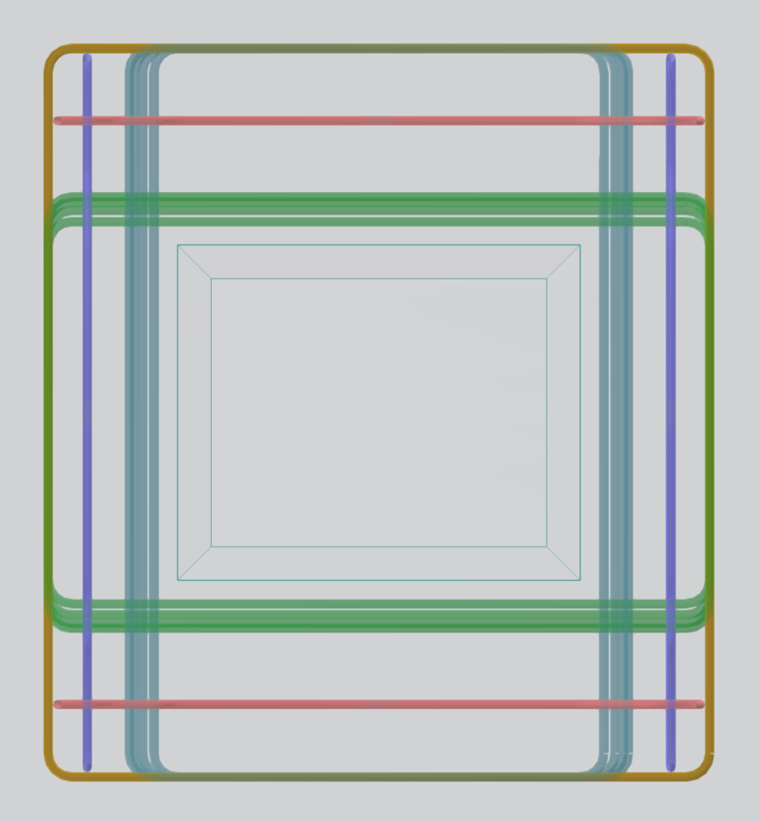

Obrázek zobrazuje půdorys kalichu s výztuží obepínající sloup. Vodorovná třmínková výztuž je označena třemi různými skupinami třmínků:
| Barva | Třmínek |
|---|---|
| Žlutá | Horní skupina třmínků, jejichž ramena leží po celém obvodu z vnější strany |
| Cyan | Horní skupina třmínků, jejichž ramena leží ve směru x z vnější strany |
| Zelená | Horní skupina třmínků, jejichž ramena leží ve směru y z vnější strany |
Modré a červené třmínky představují svislou výztuž.
Kalichová výztuž s jednotlivými třmínky pro každou stranu

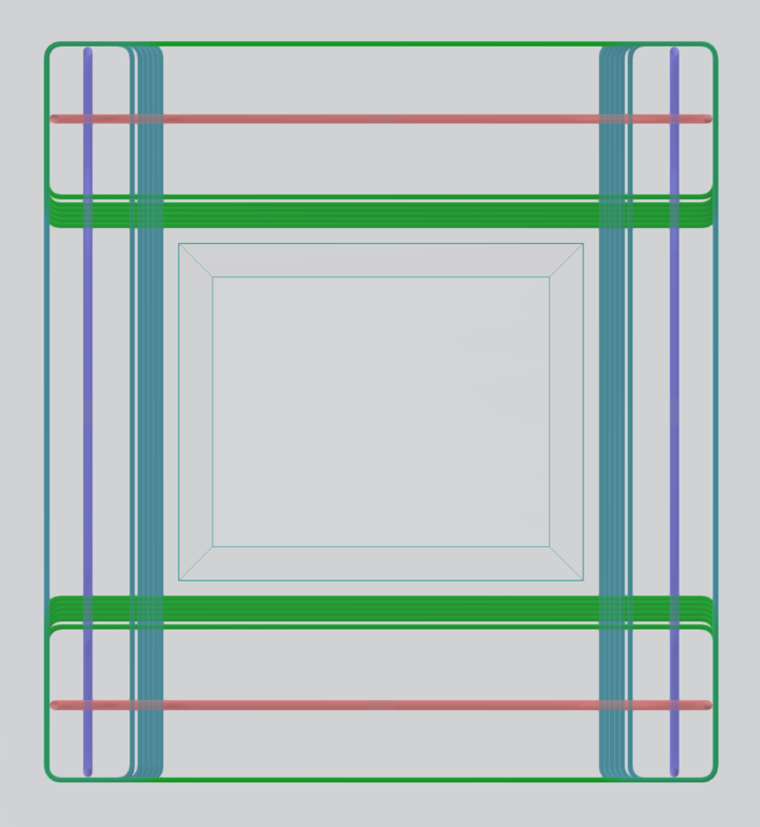

Obrázek zobrazuje půdorys kalichu s jednotlivými třmínky pro každou stěnu kalichu. Vodorovná třmínková výztuž je rozdělena do dvou různých skupin třmínků:
| Barva | Třmínek |
|---|---|
| Zelená | Skupina třmínků, která leží zcela uvnitř stěny kalichu ve směru x |
| Cyan | Skupina třmínků, která leží zcela uvnitř stěny kalichu ve směru y |
Svislé třmínky

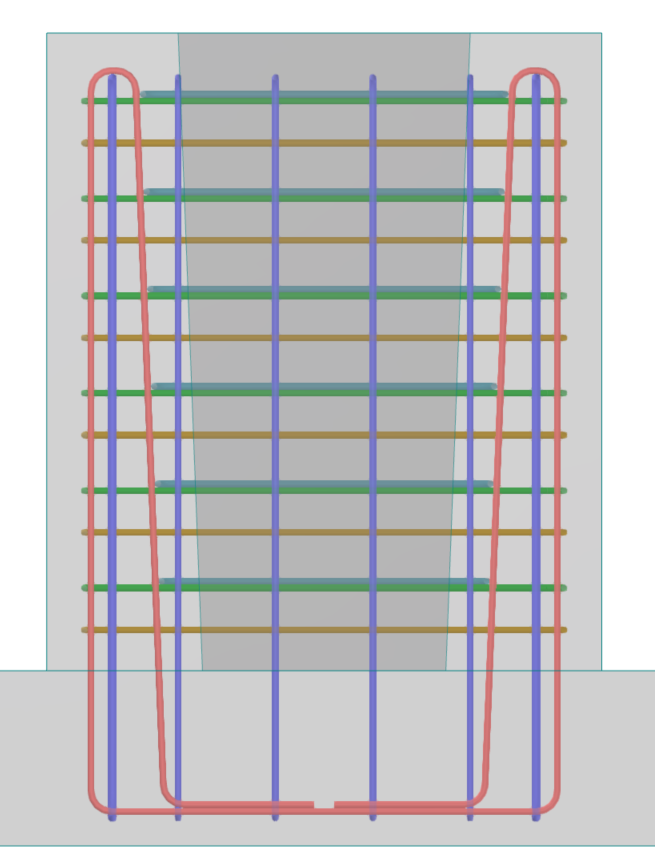

Bez ohledu na to, zda třmínky obepínají sloup nebo probíhají ve stěnách kalichu, zůstává svislá výztuž v obou případech stejná. Svislá třmínková výztuž se skládá z:
| Barva | Třmínek |
|---|---|
| Červená | Svislá skupina třmínků pro výztuž stěnové desky ve směru x |
| Modrá | Svislá skupina třmínků pro výztuž stěnové desky ve směru y |

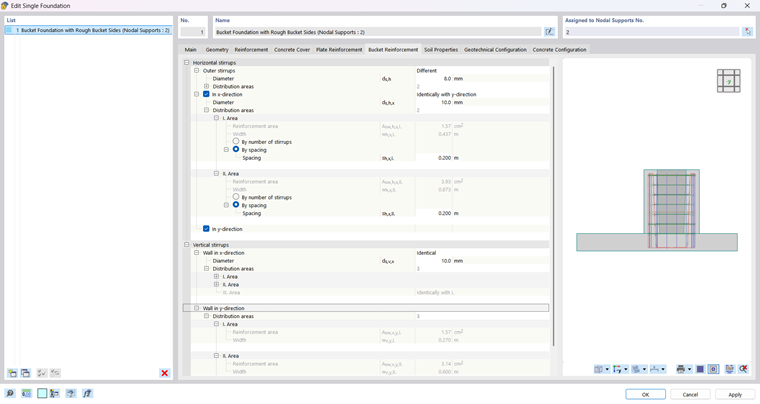

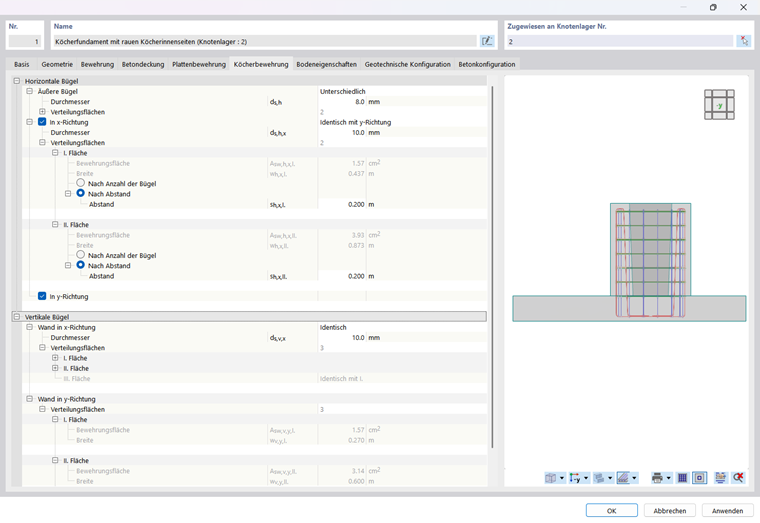

Zadání výztuže

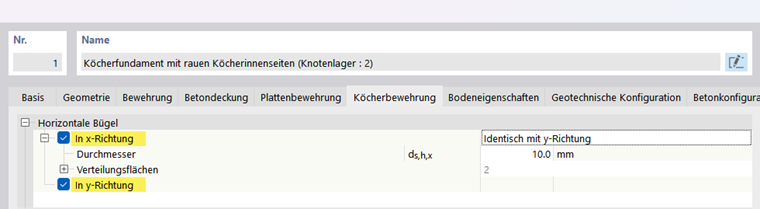

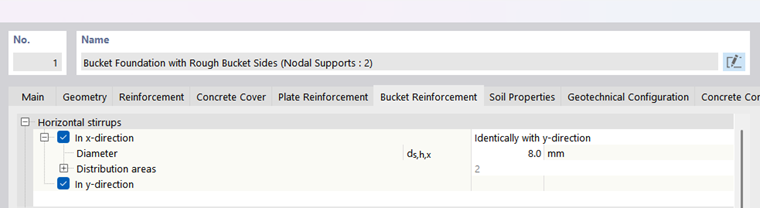

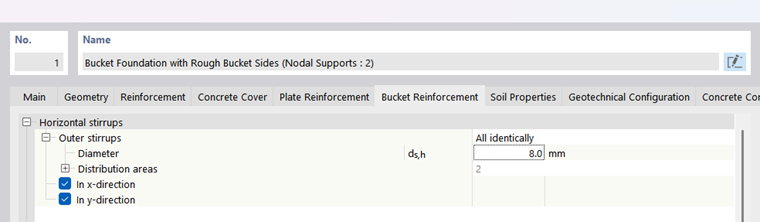

Zadání vodorovných a svislých třmínků se provádí v záložce pro kalichovou výztuž. Pokud zvolíte kalichovou výztuž s obepínajícími třmínky, je nutné uspořádat tři skupiny třmínků (vnější třmínky a třmínky ve směru x a y).
Třmínky ve směru x a y mohou být buď shodné, nebo rozdílné. Pokud zvolíte kalichovou výztuž s jednotlivými třmínky pro každou stranu, je třeba zadat příslušné dvě skupiny třmínků.
Následně je nutné zadat svislé třmínky ve směru x a y.
