Neste capítulo, é explicada a introdução da armadura para fundações em cálice. São descritas duas variantes da armadura horizontal: armadura do cálice com estribos envolventes e com estribos individuais para cada lado. Além disso, é explicada a introdução da armadura vertical nas direções x e y.
Estribos horizontais
Para os estribos horizontais, são possíveis dois tipos de disposição:
- Estribos que envolvem o pilar
- Estribos que se encontram completamente numa parede do cálice
O tipo de disposição é selecionado no separador Armadura
Armadura do cálice com estribos envolventes

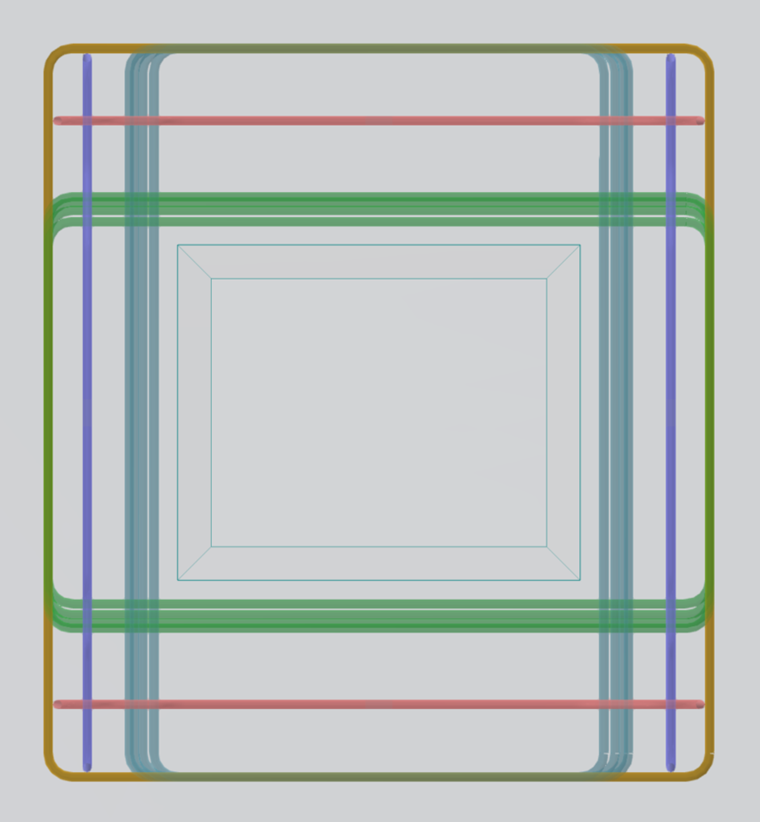

A figura mostra uma vista em planta de um cálice com armadura envolvendo o pilar. A armadura horizontal por estribos é identificada por três grupos diferentes de estribos:
| Cor | Estribo |
|---|---|
| Amarelo | Grupo superior de estribos, cujos ramos se encontram exteriormente em todos os lados |
| Ciano | Grupo superior de estribos, cujos ramos se encontram exteriormente na direção x |
| Verde | Grupo superior de estribos, cujos ramos se encontram exteriormente na direção y |
Os estribos azuis e vermelhos representam a armadura vertical.
Armadura do cálice com estribos individuais para cada lado

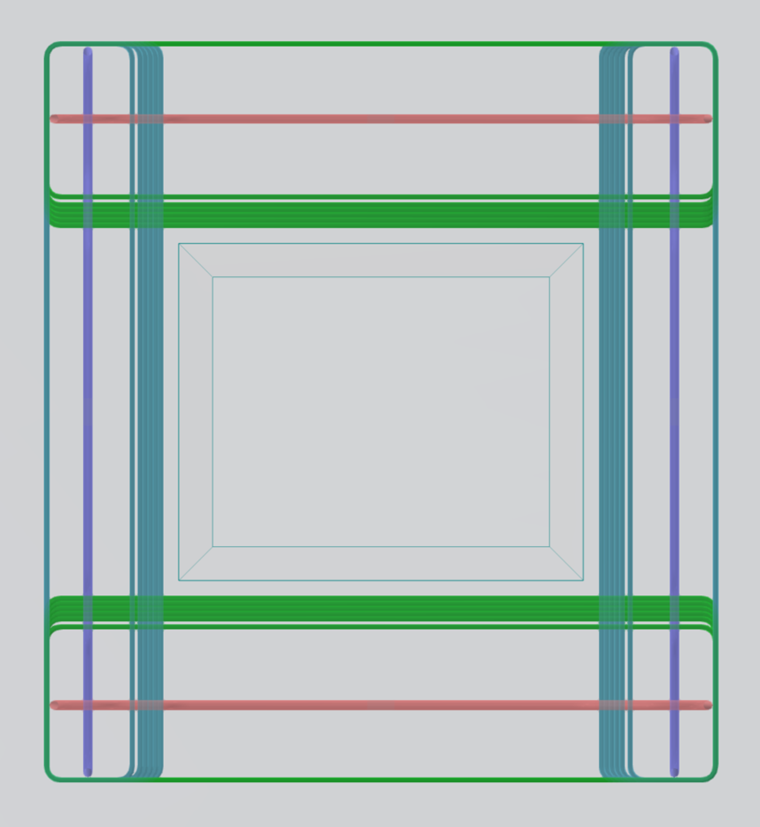

A figura mostra uma vista em planta de um cálice com estribos individuais para cada parede do cálice. A armadura horizontal por estribos é dividida em dois grupos de estribos diferentes:
| Cor | Estribo |
|---|---|
| Verde | Grupo de estribos totalmente localizado dentro da parede do cálice na direção x |
| Ciano | Grupo de estribos totalmente localizado dentro da parede do cálice na direção y |
Estribos verticais

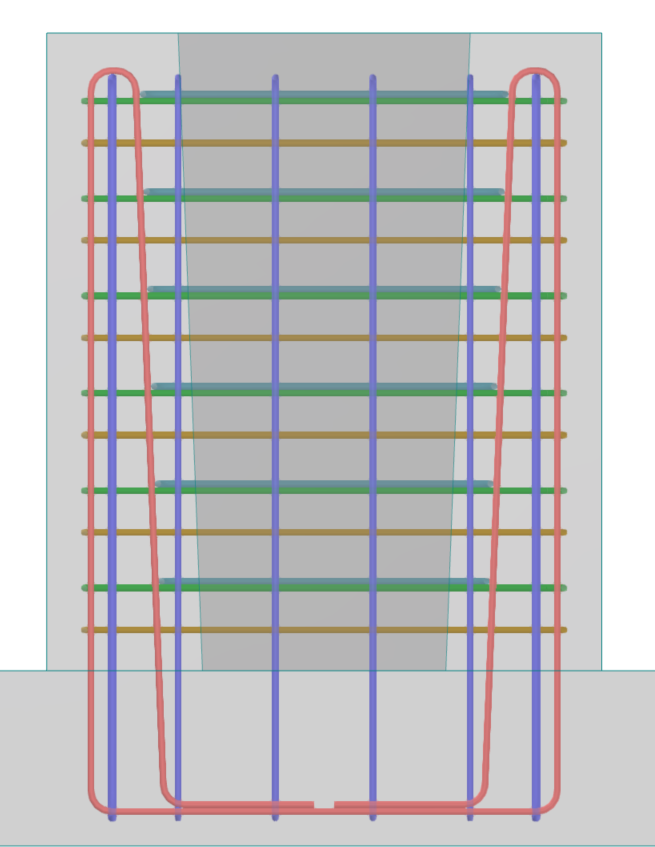

Independentemente de os estribos envolverem o pilar ou se estenderem pelas paredes do cálice, a armadura vertical permanece idêntica em ambos os casos. A armadura vertical por estribos é composta por:
| Cor | Estribo |
|---|---|
| Vermelho | Grupo de estribos verticais para a armadura do painel de parede na direção x |
| Azul | Grupo de estribos verticais para a armadura do painel de parede na direção y |
Introdução da armadura

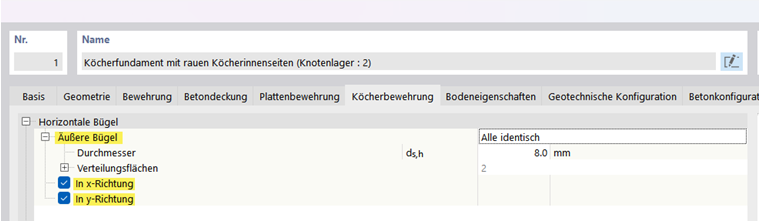

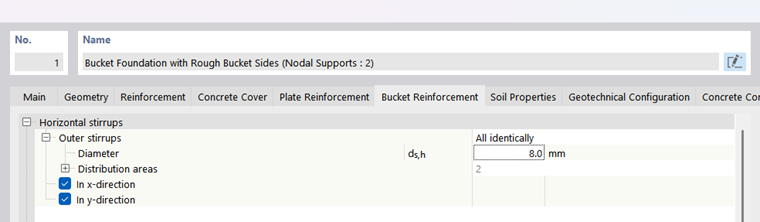

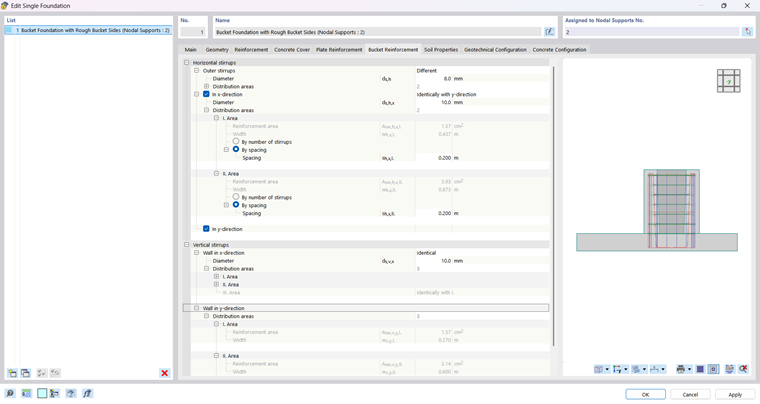

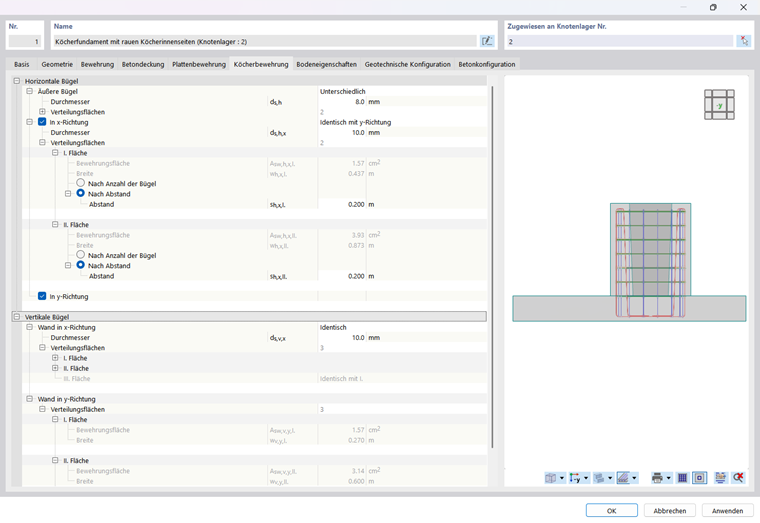

A introdução dos estribos horizontais e verticais é efetuada no separador da armadura do cálice. Se optar por uma armadura do cálice com estribos envolventes, os três grupos de estribos (estribos exteriores bem como estribos nas direções x e y) têm de ser dispostos.

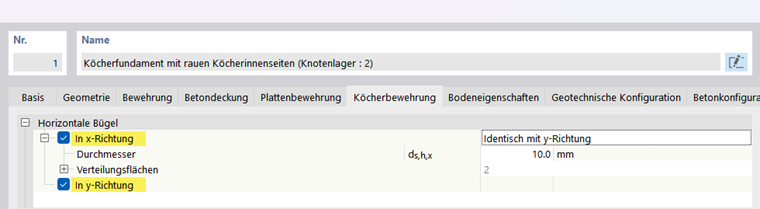

Os estribos nas direções x e y podem ser idênticos ou diferentes. Se, por outro lado, optar por uma armadura do cálice com estribos individuais para cada lado, devem ser introduzidos os correspondentes dois grupos de estribos.
Em seguida, devem ser indicados os estribos verticais nas direções x e y.
