En este capítulo se explica la introducción de la armadura para cimentaciones en cáliz. Se describen dos variantes de la armadura horizontal: armadura de cáliz con estribos envolventes y con estribos individuales para cada lado. A continuación, se explica la introducción de la armadura vertical en las direcciones X e Y.
Estribos horizontales
Para los estribos horizontales son posibles dos tipos de disposición:
- Estribos que envuelven el pilar
- Estribos que se encuentran completamente en un muro del cáliz
El tipo de disposición se define en la pestaña Bewehrung.
Armadura de cáliz con estribos envolventes

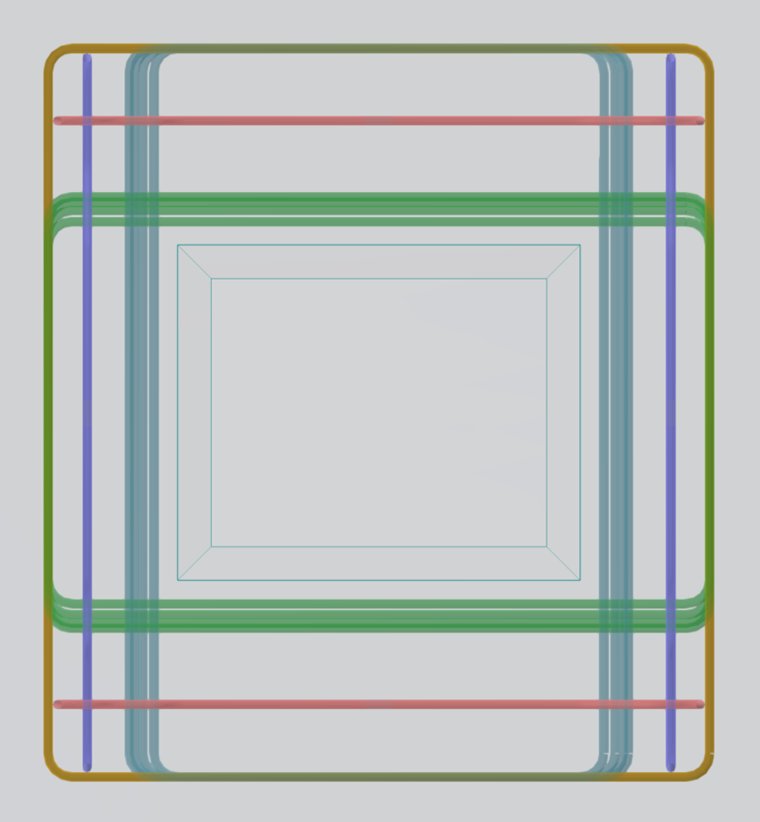

La figura muestra la vista en planta de un cáliz con armadura envolvente del pilar. La armadura de estribos horizontales está caracterizada por tres grupos de estribos diferentes:
| Color | Estribo |
|---|---|
| Amarillo | Grupo de estribos superior, cuyos lados están en el exterior por todos los lados |
| Cian | Grupo de estribos superior, cuyos lados están en el exterior en la dirección X |
| Verde | Grupo de estribos superior, cuyos lados están en el exterior en la dirección Y |
Los estribos azules y rojos representan la armadura vertical.
Armadura de cáliz con estribos individuales para cada lado

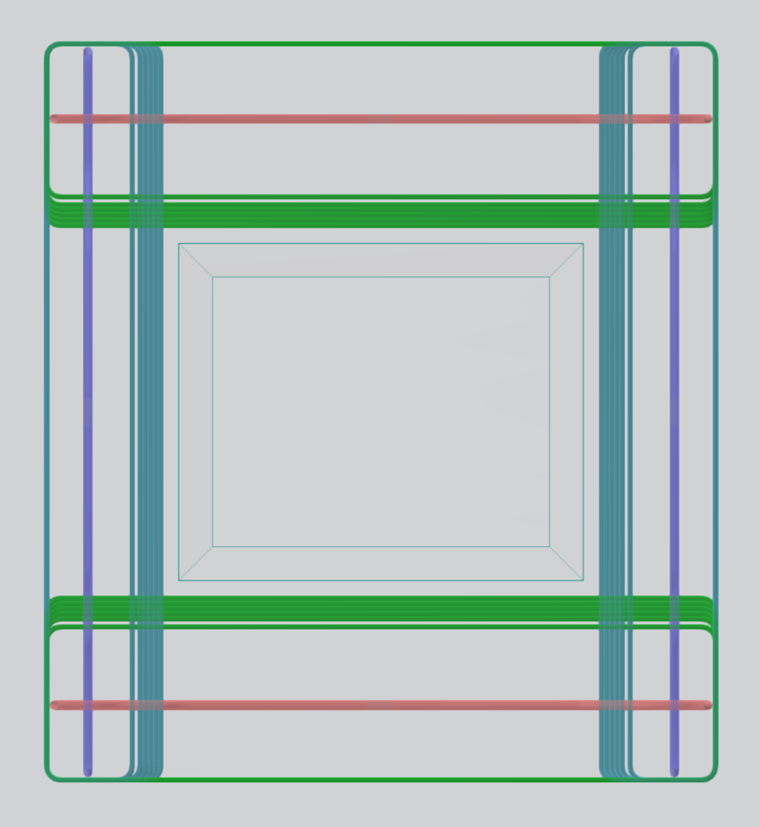

La figura muestra la vista en planta de un cáliz con estribos individuales para cada muro del cáliz. La armadura de estribos horizontales se divide en dos grupos de estribos diferentes:
| Color | Estribo |
|---|---|
| Verde | Grupo de estribos que se encuentra completamente dentro del muro del cáliz en la dirección X |
| Cian | Grupo de estribos que se encuentra completamente dentro del muro del cáliz en la dirección Y |
Estribos verticales

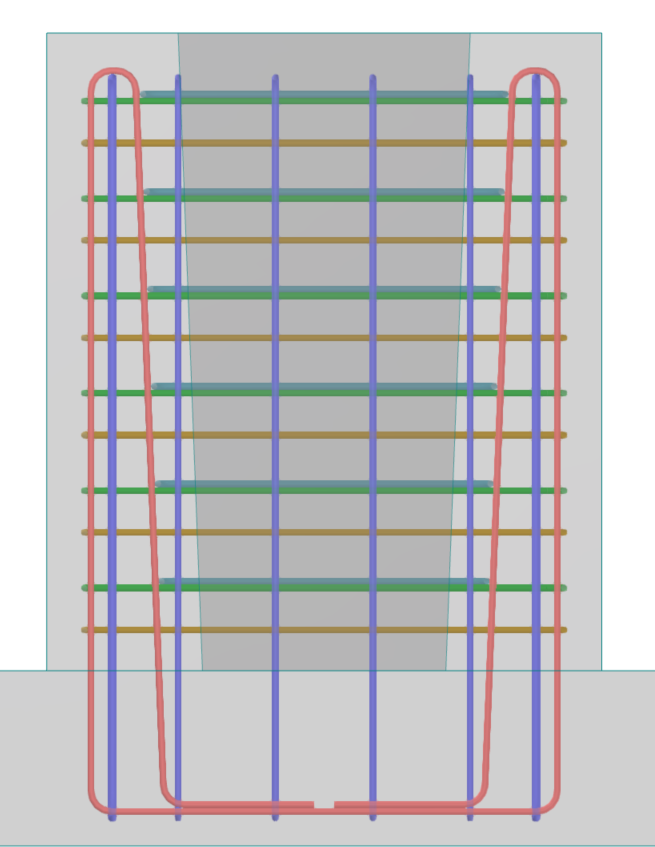

Independientemente de si los estribos envuelven el pilar o discurren por los muros del cáliz, la armadura vertical permanece idéntica en ambos casos. La armadura de estribos verticales se compone de:
| Color | Estribo |
|---|---|
| Rojo | Grupo de estribos verticales para la armadura del panel de muro en la dirección X |
| Azul | Grupo de estribos verticales para la armadura del panel de muro en la dirección Y |

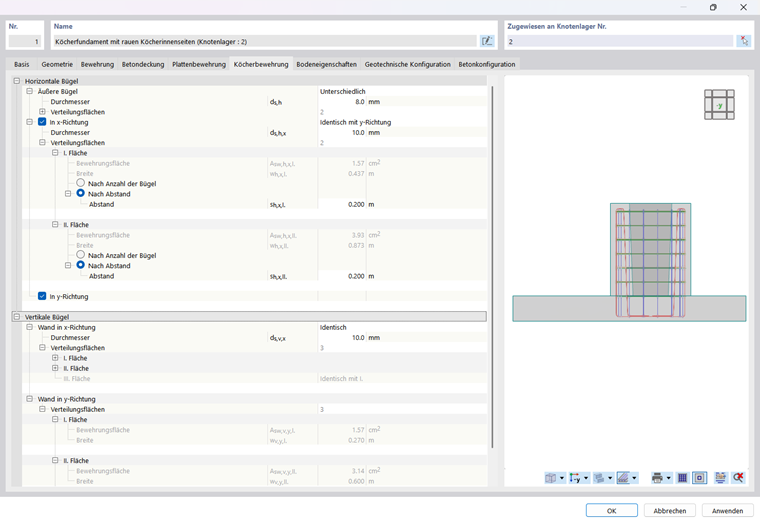

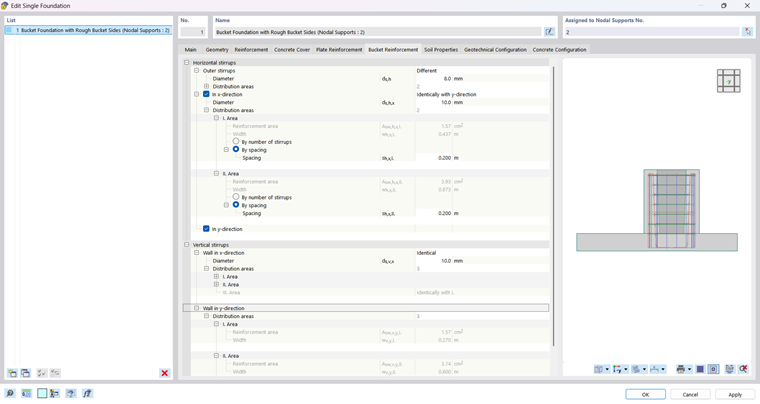

Introducción de la armadura

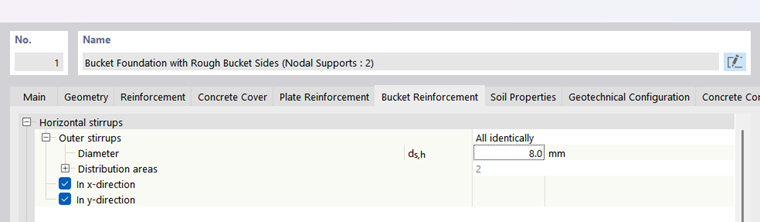

La introducción de los estribos horizontales y verticales debe realizarse en la pestaña Armadura de cáliz. Si opta por una armadura de cáliz con estribos envolventes, deben disponerse los tres grupos de estribos (estribos exteriores, así como estribos en dirección X e Y).
Los estribos en dirección X e Y pueden ser idénticos o diferentes.

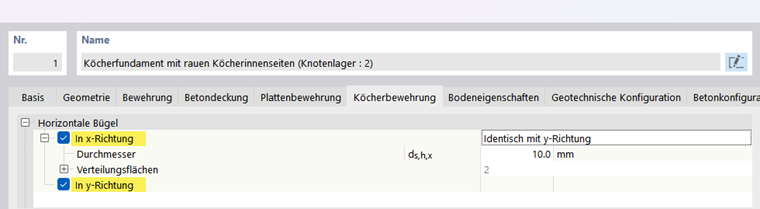

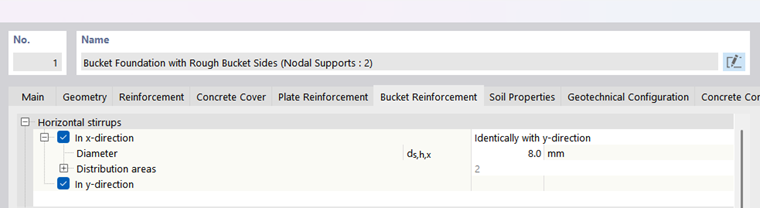

Si elige, por el contrario, una armadura de cáliz con estribos individuales para cada lado, deben introducirse los dos grupos de estribos correspondientes.
A continuación, deben indicarse los estribos verticales en dirección X e Y.
