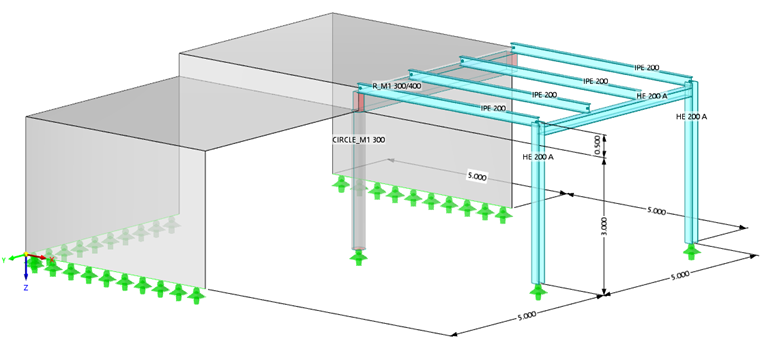

Das Modell stellt eine Betonkonstruktion dar, an der eine Stahlbühne angebracht ist. Es gibt zwei Platten, die vertikal versetzt zueinander angeordnet sind. Die Platten werden von drei Betonwänden und einer Stütze getragen. Eine Fläche weist an einer freien Kante einen integrierten Plattenbalken auf. Alle Flächen sind starr miteinander verbunden.
Die angrenzende Plattform wird an ihrem entfernten Ende von einer Rahmenkonstruktion getragen. Da die Bühnenträger nur gelenkig mit der Platte und dem Rahmen verbunden sind, übertragen sie keine Biegemomente.
Materialien, Dicken und Querschnitte
Für das Statikmodell werden die Materialien Beton C30/37 und Stahl S 235 verwendet.
Die Dicke der Decken und Wände beträgt jeweils 20 cm. Die Betonstütze in der Mitte des Modells besteht aus einem kreisförmigen Querschnitt mit einem Durchmesser von 30 cm. Für den Unterzug wird ein rechteckiger Querschnitt mit einer Breite von 30 cm und einer Tiefe von 50 cm verwendet. Der Stahlrahmen besteht aus HE-A 200-Profilen, während die Bühnenträger aus IPE 200-Profilen gefertigt sind.
Lasten
Die Lasten werden über vier Lastfälle (LF) aufgebracht.
LF1 umfasst das Eigengewicht des Modells und das Gewicht des Bodens auf den Platten, das 0,75 kN/m² beträgt.
In den Lastfällen LF2 bis LF4 werden die Nutzlasten definiert. Dabei handelt es sich um Lasten der Kategorie A mit jeweils 1,50 kN/m², die separat auf die beiden Platten und die Bühne aufgebracht werden.
Imperfektionen
Bei einzelnen Stäben sollten die Auswirkungen von Imperfektionen beispielsweise gemäß Eurocode 3 berücksichtigt werden. Imperfektionen werden als separate Kategorien und nicht als Lastfälle (wie in früheren Programmversionen) berücksichtigt.
Für alle Stützen betragen die Anfangsschiefstellungen ϕ0 = 1/200. Sie werden einzeln in entgegengesetzter Y-Richtung angewendet, sodass sie die niedrigsten Eigenformen des Modells widerspiegeln. Zusätzlich werden für die Stahlstützen in derselben Richtung Anfangsstiche der Vorkrümmung e0/L = 1/200 berücksichtigt (Knicklinie c für die z-Achse des Stabs). Vorkrümmungen sind gemäß Eurocode 2 für die Betonstütze nicht relevant.
