Układ konstrukcyjny i obciążenia

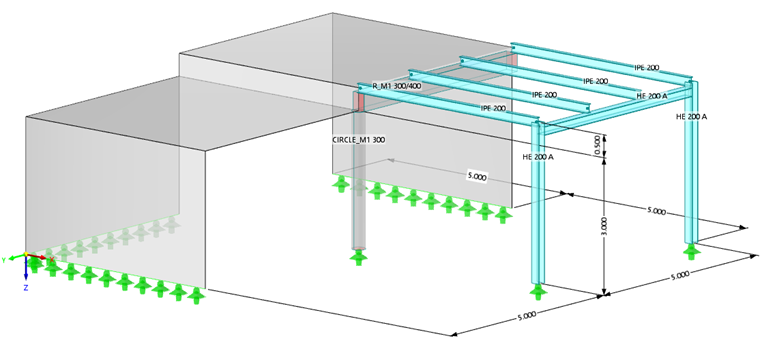

Model przedstawia konstrukcję betonową z przymocowaną stalową platformą. Pomiędzy nimi znajdują się dwie płyty z przesunięciem w pionie. Płyty są podparte na trzech betonowych ścianach i jednym słupie. Na jednej z powierzchni belkę teową zintegrowano ze swobodną krawędzią. Wszystkie powierzchnie są sztywno połączone.

Sąsiadująca platforma jest podparta na końcu na konstrukcji szkieletowej.

Ponieważ dźwigary pomostowe są połączone sworzniami z płytą i ramą, nie przenoszą żadnych momentów zginających.

Materiały, grubości i przekroje

Jeśli chodzi o materiały, do budowy modelu zastosowano beton C30/37 i stal S 235.

Grubość stropów i ścian wynosi po 20 cm. Betonowy słup pośrodku modelu to okrągły przekrój o średnicy 30 cm. W przypadku podciągu zastosowano prostokątny przekrój o szerokości 30 cm i głębokości 50 cm. Stalowa rama składa się z kształtowników HE-A 200, a dźwigary pomostowe z kształtowników IPE 200.

Obciążenia

Obciążenia są przykładane poprzez cztery przypadki obciążeń (PO).

PO1 obejmuje ciężar własny modelu oraz ciężar stropu na płytach, który wynosi 0,75 kN/m².

W PO2 do PO4 definiowane są obciążenia użytkowe. Są to obciążenia kategorii A, po 1,50 kN/m² każde i są przykładane osobno do obu płyt i platformy.

Imperfekcje

W przypadku pojedynczych prętów skutki imperfekcji należy uwzględnić, na przykład, zgodnie z Eurokodem 3. Imperfekcje są uwzględniane jako osobne kategorie, a nie jako przypadki obciążeń (jak w poprzednich wersjach programu).

Dla wszystkich słupów początkowe imperfekcje przechyłowe wynoszą ϕ₀ = 1/200. Są one stosowane pojedynczo w kierunku przeciwnym do osi Y, tak aby odzwierciedlały kształty najniższych drgań własnych modelu. Dodatkowo, początkowe lokalne imperfekcje wyboczeniowe e₀/L = 1/200 są brane pod uwagę dla stalowych słupów w tym samym kierunku (krzywa wyboczeniowa c dla osi z pręta). Imperfekcje łukowe nie są istotne dla słupa betonowego zgodnie z Eurokodem 2.
