Système et charges

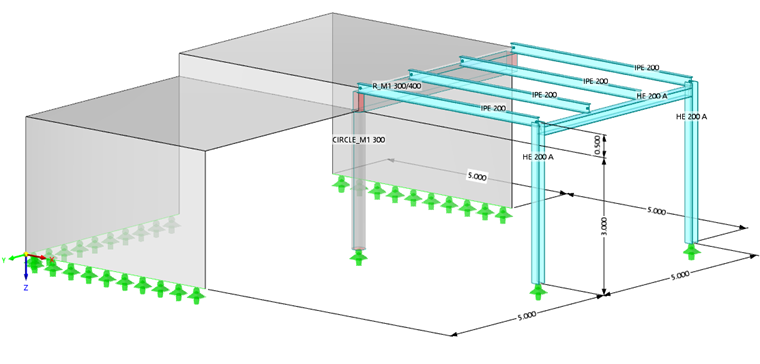

Le modèle représente une structure en béton avec une plateforme en acier attachée. Il y a deux dalles avec un décalage vertical entre elles. Les dalles sont soutenues par trois murs en béton et une colonne. Une surface a une poutre en T intégrée à un bord libre. Toutes les surfaces sont rigoureusement connectées.

La plateforme adjacente est soutenue par une construction en cadre à son extrémité éloignée. Étant donné que les poutres de la plateforme sont connectées à la dalle et au cadre par des rotules, elles ne transmettent aucun moment de flexion.

Matériaux, Épaisseurs et Sections

Pour les matériaux, le béton C30/37 et l'acier S 235 sont utilisés pour le modèle structurel.

L'épaisseur des planchers et des murs est de 20 cm chacun. La colonne en béton au centre du modèle se compose d'une section circulaire de 30 cm de diamètre. Pour la poutre en saillie, une section rectangulaire de 30 cm de large sur 50 cm de profondeur est utilisée. Le cadre en acier se compose de sections HE-A 200, tandis que les poutres de la plateforme sont fabriquées à partir de sections IPE 200.

Important

En 2025, le terme section a été remplacé par section transversale dans la version anglaise du programme. La description et les images utilisées dans le tutoriel doivent donc être comprises en conséquence.

Charges

Les charges sont appliquées à travers quatre cas de charges (LC).

LC1 inclut le poids propre du modèle et le poids du plancher sur les dalles qui est de 0.75 kN/m².

Dans LC2 à LC4, les charges d'exploitation sont définies. Ce sont des charges de catégorie A de 1.50 kN/m² chacune et sont appliquées séparément aux deux dalles et à la plateforme.

Imperfections

Pour les éléments individuels, les effets des imperfections doivent être pris en compte selon l'Eurocode 3, par exemple. Les imperfections sont comptabilisées en tant que catégories distinctes, et non pas comme des cas de charges (comme dans les versions antérieures du programme).

Pour toutes les colonnes, les imperfections initiales de déversement sont ϕ0 = 1/200. Elles sont appliquées individuellement dans la direction opposée Y afin qu'elles reflètent les formes modales les plus basses du modèle. De plus, les imperfections initiales de flèche locale e0/L = 1/200 sont considérées pour les colonnes en acier dans la même direction (courbe de flambement c pour l'axe z de l'élément). Les imperfections de flèche ne sont pas pertinentes pour la colonne en béton selon l'Eurocode 2.
