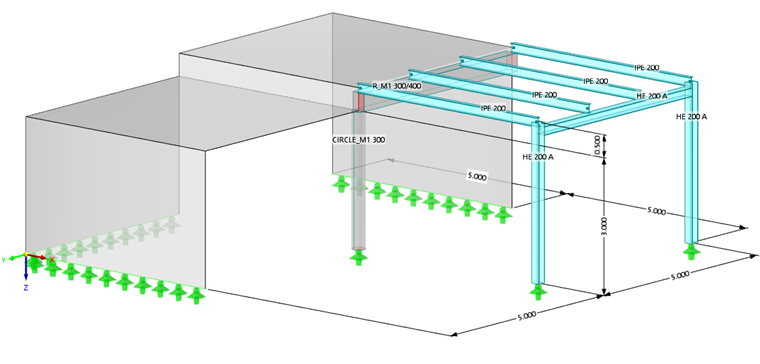

Model představuje betonovou konstrukci s připojenou ocelovou plošinou. Betonovou část tvoří dvě desky, které jsou vůči sobě svisle odsazeny. Desky jsou podepřeny třemi betonovými stěnami a jedním sloupem. Jedna plocha má na volném okraji integrovaný deskový nosník. Všechny plochy jsou pevně spojené.
Navazující ocelová plošina je na svém vzdálenějším konci podepřena rámovou konstrukcí. Nosníky plošiny jsou kloubově spojeny s deskou a rámem, a proto nepřenášejí žádné ohybové momenty.
Materiály, tloušťky a průřezy
V modelu konstrukce je použit beton C30/37 a ocel S 235.
Tloušťka vodorovných desek a stěn je 20 cm. Betonový sloup ve středu modelu je tvořen kruhovým průřezem o průměru 30 cm. Pro deskový nosník neboli průvlak je použit obdélníkový průřez o šířce 30 cm a výšce 50 cm. Ocelový rám tvoří profily HE-A 200, nosníky plošiny jsou z profilů IPE 200.
Zatížení
Zatížení se aplikují ve čtyřech zatěžovacích stavech (ZS).
ZS1 obsahuje vlastní tíhu modelu a tíhu podlahy na stropní desce 0,75 kN/m².
V ZS2 až ZS4 se definují užitná zatížení. Jedná se o zatížení kategorie A 1,50 kN/m², která působí zvlášť na obě desky a plošinu.
Imperfekce
U jednotlivých prutů by měly být zohledněny účinky imperfekcí například podle Eurokódu 3. Imperfekce se zohledňují v samostatné kategorii, nikoliv jako zatěžovací stavy (jako v předchozích verzích programu).
Pro všechny sloupy jsou zadány imperfekce ve tvaru počátečního naklonění ϕ0 = 1/200. Jsou aplikovány jednotlivě v záporném směru Y, aby zohlednily nejnižší vlastní tvary modelu. Dále se ještě zohlední lokální imperfekce ve tvaru počátečního prohnutí e0/L = 1/200 pro ocelové sloupy ve stejném směru (vzpěrná křivka c pro osu z). Pro betonový sloup nejsou imperfekce ve tvaru počátečního prohnutí podle Eurokódu 2 relevantní.
