Per selezionare le due linee autoportanti rimanenti (n. 14 e 15 ), fare clic su di esse una dopo l'altra tenendo premuto il tasto Ctrl. Il puntatore mostra un simbolo più. Quindi fare doppio clic su una delle linee selezionate.

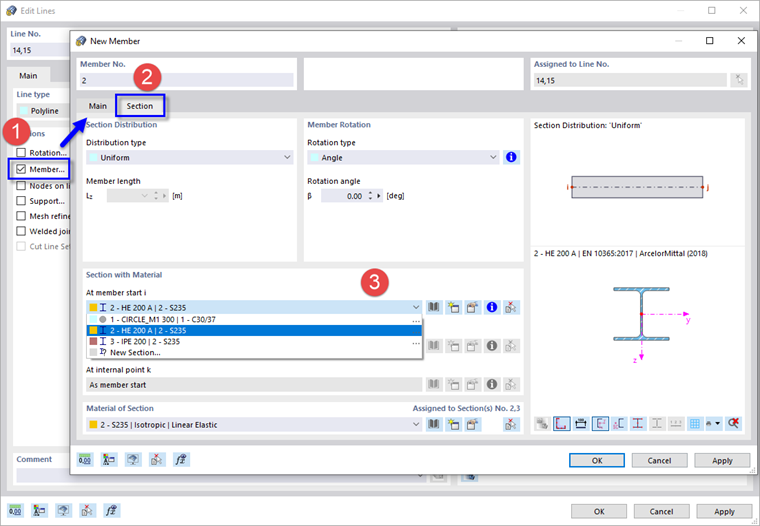

Selezionare nuovamente l'opzione Asta (1). Nella finestra di dialogo 'Nuova asta', selezionare la scheda Sezione (2). Quindi aprire l'elenco delle sezioni nell'area 'Sezione con materiale' dove si seleziona la sezione HE 200 A (3).
Fare clic su OK due volte per chiudere le due finestre di dialogo.
Colonne rotanti

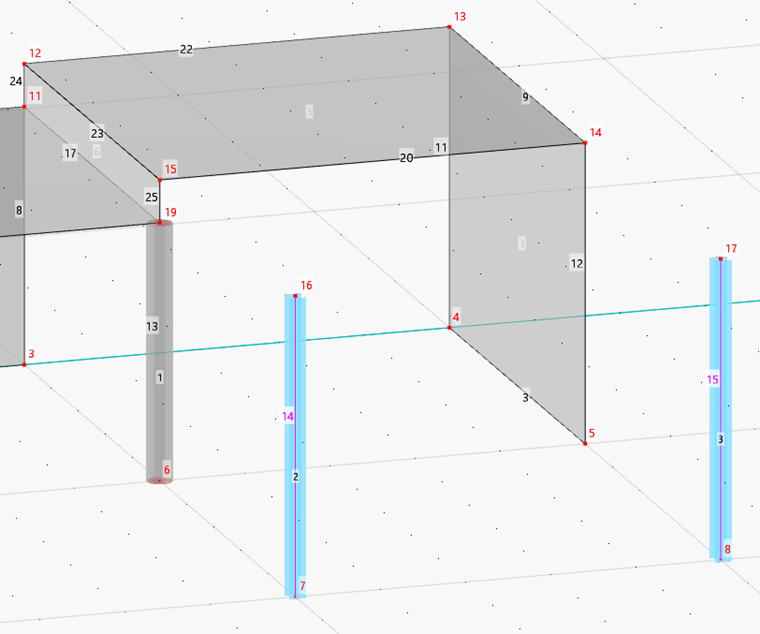

Come puoi vedere nel rendering, gli assi delle colonne non sono ancora disposti correttamente. È possibile regolare l'angolo di rotazione nella finestra di dialogo 'Modifica asta' (vedere l'immagine Assegnazione di aste alle linee). Al contrario, le tabelle vengono utilizzate di nuovo.

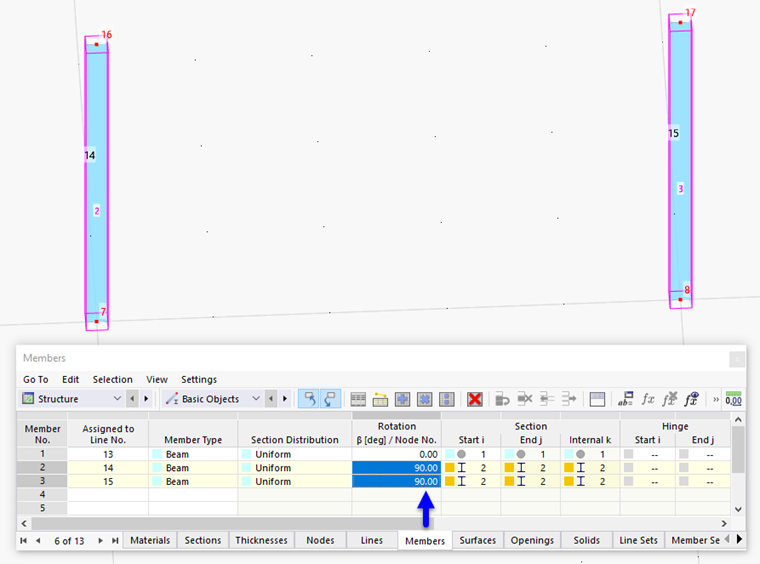

Seleziona la tabella Aste. Quindi inserire l'angolo di 'Rotazione' 90 ° delle aste nr. 2 e 3. La grafica è istantaneamente aggiornata.
