Dvě zbývající volně stojící linie (č. 14 a 15 ) se označí tak, že na ně postupně klikneme a současně podržíme klávesu Ctrl. Kurzor ukazuje znaménko plus. Poté dvakrát klikněte na jednu z vybraných linií.

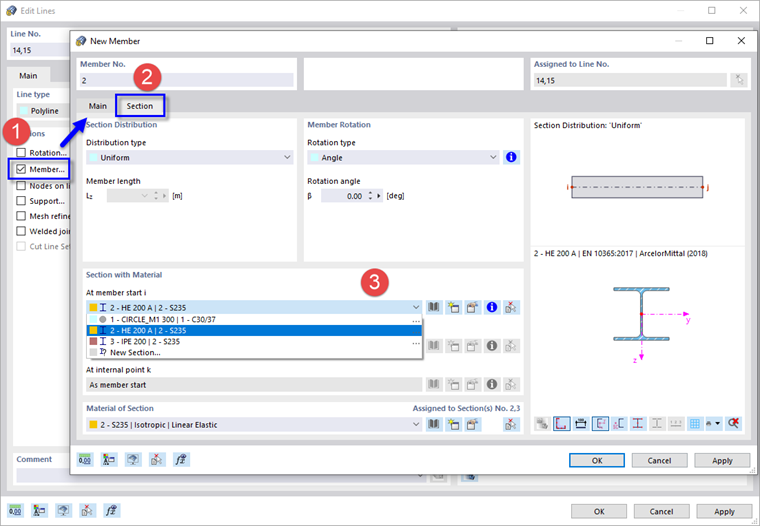

Znovu vyberte volbu Prut (1). V dialogu 'Nový prut' vyberte záložku Průřez (2). Poté otevřete seznam průřezů v sekci 'Průřez s materiálem' a vyberte průřez HE 200 A (3).
Dvakrát klikněte na OK a zavřete oba dialogy.
Natočení sloupů

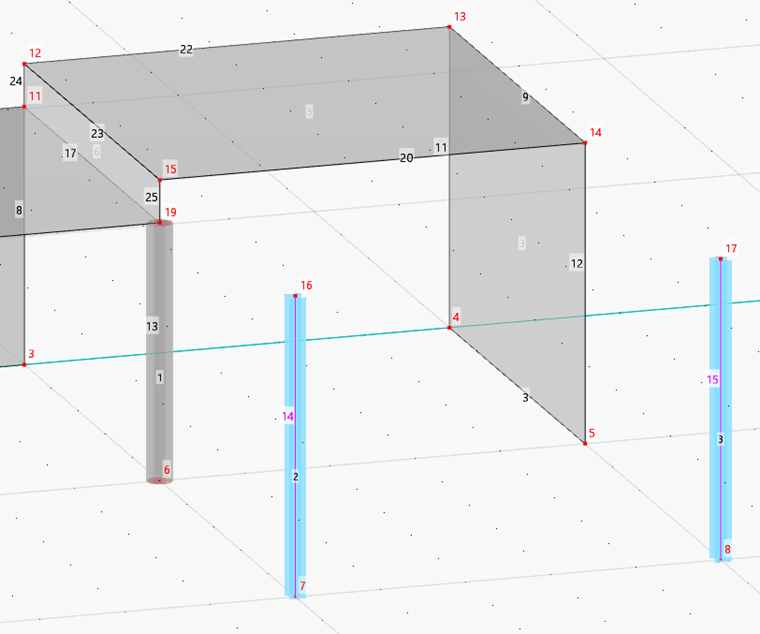

Jak je vidět na obrázku, osy sloupů ještě nejsou správně uspořádány. Úhel natočení lze upravit v dialogu 'Upravit prut' (viz obrázek Přiřazení prutů k liniím). Místo toho znovu použijeme tabulky.
Vyberte tabulku Pruty. Poté zadejte pro pruty č. 2 a 3 úhel 'Natočení' 90°. Obrázek se okamžitě aktualizuje.
