La geometría de los objetos del modelo se define mediante líneas. Estas constituyen la base para superficies, barras y sólidos. Al introducir gráficamente barras o superficies, las líneas se generan automáticamente.
Cada línea está definida por un nudo inicial y un nudo final. Para la descripción de tipos de líneas complejos se requieren nudos intermedios.
El número de línea se asigna automáticamente, pero puede modificarse. Para la numeración, el orden no importa. Tampoco tiene que ser consecutiva; se permiten huecos en la numeración.
Base
La pestaña Base gestiona los parámetros más importantes de la línea.
Tipo de línea
En la lista se pueden seleccionar diferentes tipos de líneas.
Línea simple / Polilínea

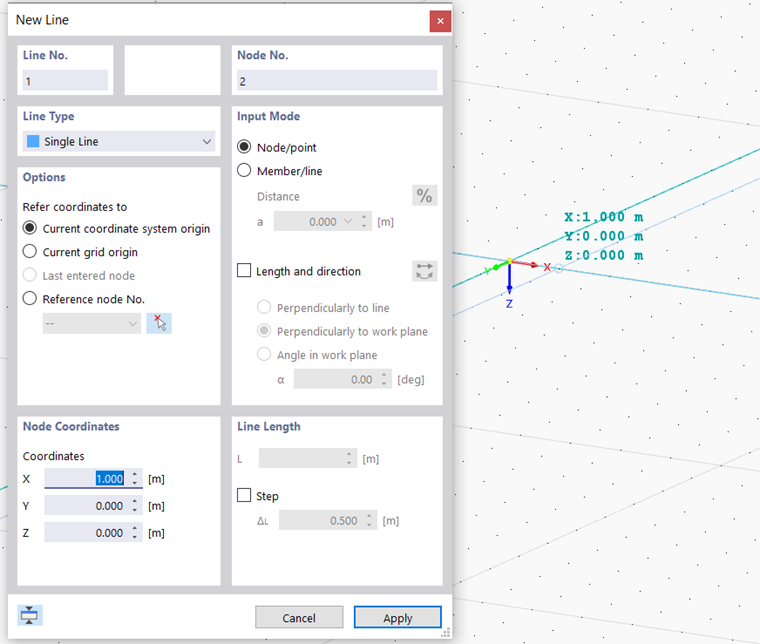

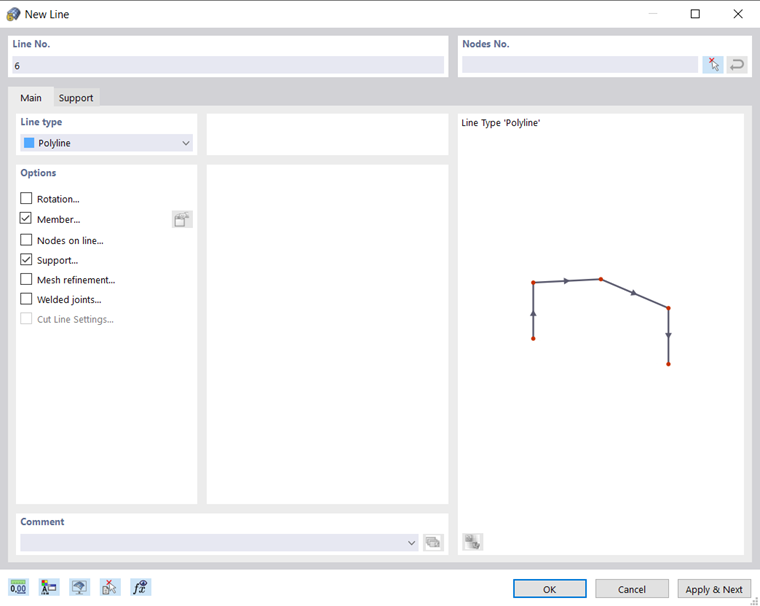

El diálogo 'Nueva línea', que aparece al llamarlo desde el menú desplegable, se muestra en la imagen Nueva línea. La imagen superior muestra el diálogo de entrada para la introducción gráfica, que se inicia mediante el botón
.
Una línea simple está definida por un nudo inicial y un nudo final. Representa la conexión directa entre ambos nudos.
Una Polilínea es una poligonal compuesta por varias secciones rectas. Por lo tanto, en el diálogo (véase la imagen Nueva línea) se indican, además de los números del nudo inicial y del nudo final, los de los nudos intermedios. Por simplicidad, las líneas simples también se gestionan como polilíneas.
Al introducir gráficamente, puede seleccionar nudos existentes, puntos de rejilla u objetos de captura como nudo de definición. También puede colocar los nudos libremente en el plano de trabajo.

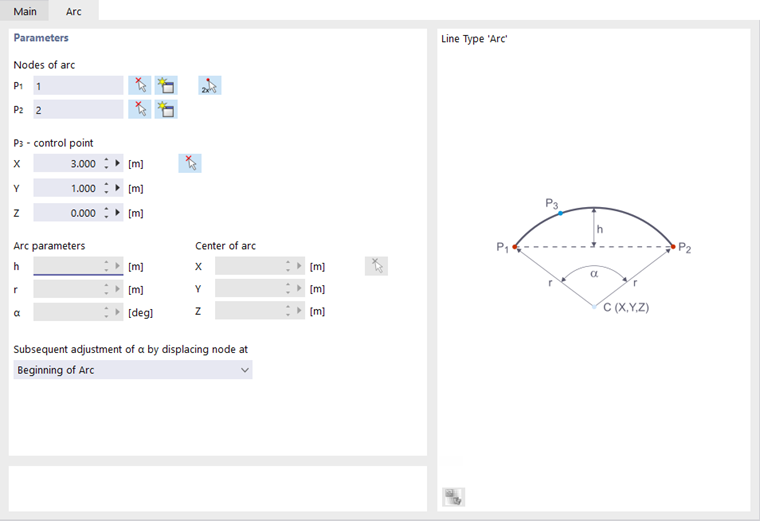

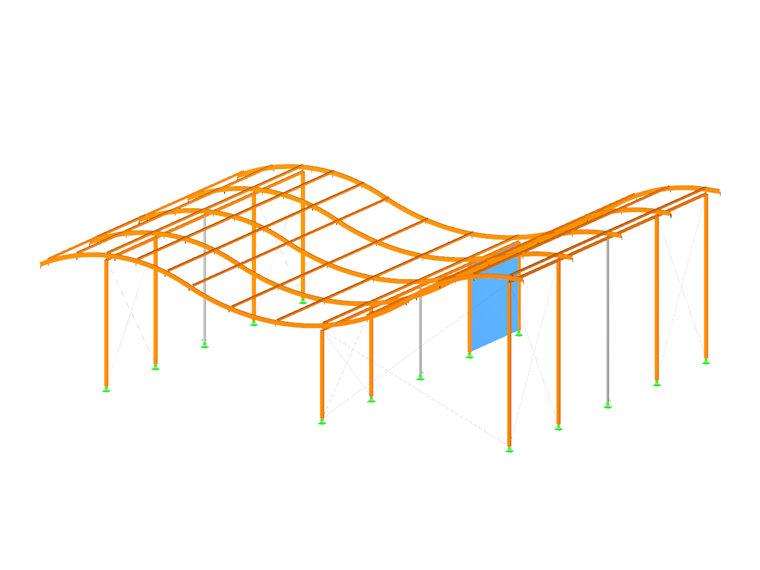

Arco
Un arco se define mediante tres nudos. En la pestaña 'Arco' puede introducir el nudo inicial P1, el nudo final P2 y el punto de control P3, seleccionarlos gráficamente o crearlos de nuevo. El gráfico ilustra el orden de los nudos.
A partir de los tres nudos, RFEM determina los 'parámetros del arco': la flecha h, el radio r, el ángulo de apertura α y el centro del arco. Si modifica un parámetro, las coordenadas de los nudos se ajustan en consecuencia. Al modificar el ángulo de apertura, puede determinar mediante la lista cuál de los tres nudos de definición debe desplazarse.

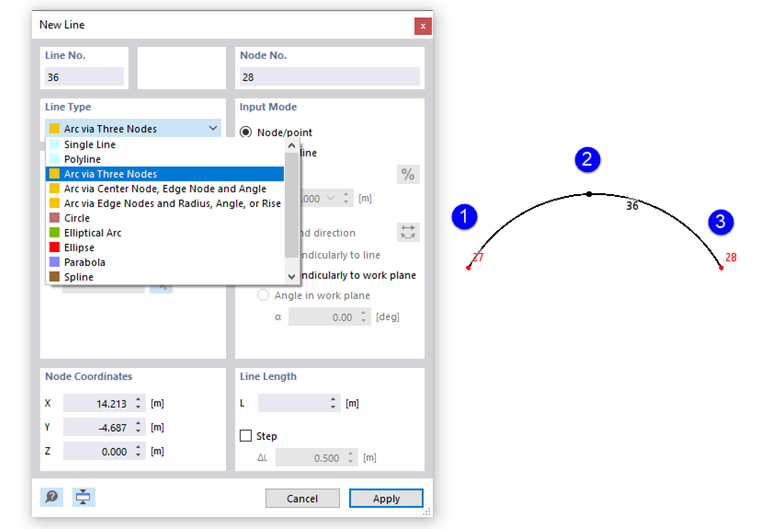

Si define el arco gráficamente mediante el botón
, puede seleccionar o crear los nudos directamente en la ventana de trabajo.

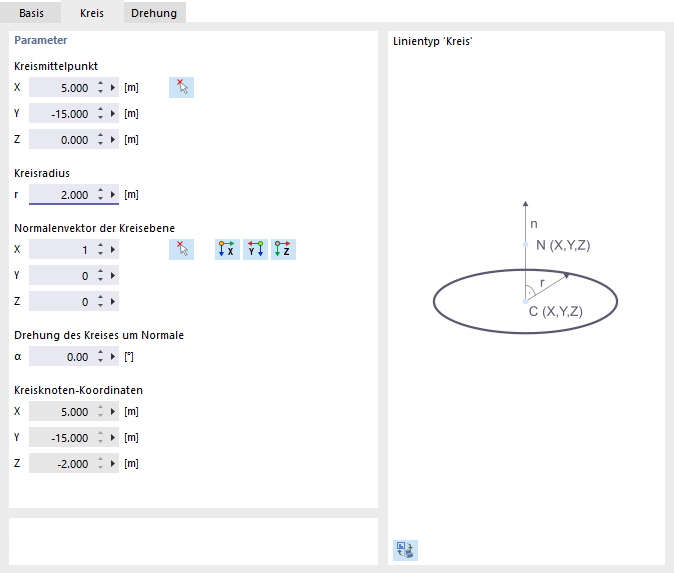

Círculo
Un círculo se define mediante su centro y el radio. En la pestaña 'Círculo' puede introducir las coordenadas del centro del círculo o definirlas gráficamente, así como indicar el radio del círculo. El vector normal controla en qué plano se genera el círculo. Mediante los botones puede seleccionar este vector para definir un plano inclinado o fijar uno de los ejes globales. El giro del círculo alrededor de la normal determina el punto de control en la línea del círculo. Sus coordenadas se indican en los tres últimos campos.

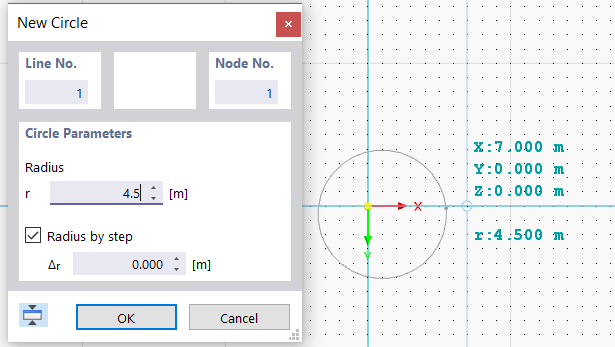

Si define el círculo gráficamente mediante el botón
, puede fijar el centro y el radio en la ventana de trabajo haciendo clic en los puntos correspondientes.
Arco elíptico
Con este tipo de línea se puede generar una curva cónica. Para ello, defina en la pestaña del diálogo 'Arco elíptico' los tres puntos de control de la elipse y el ángulo del arco (cf. imagen Parámetros de un arco).
Elipse
Para definir una elipse se requieren tres nudos. En la pestaña 'Elipse' puede introducir los dos nudos P1 y P2, seleccionarlos gráficamente o redefinirlos para fijar los ejes principales de la elipse. El punto de control P3 describe la longitud del eje secundario.

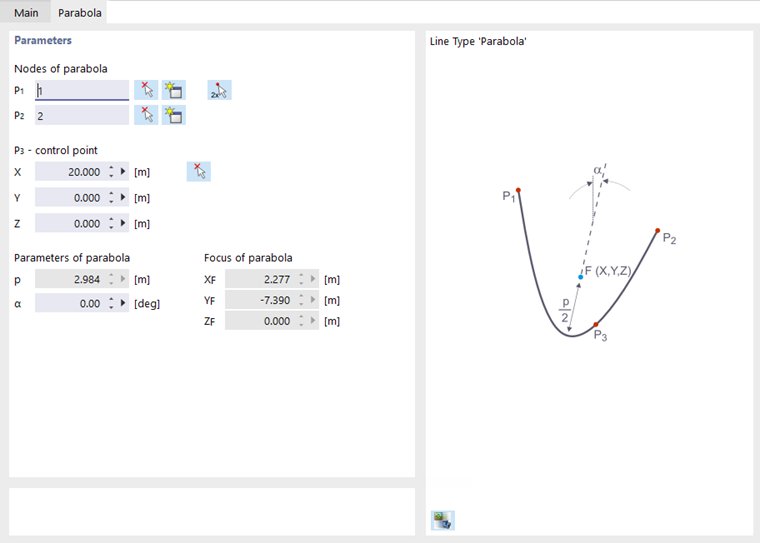

Parábola
Con este tipo de línea se puede generar una curva cónica. Para ello, defina en la pestaña del diálogo 'Parábola' los dos nudos finales de la parábola y el punto de control. A partir de estos datos, RFEM determina los parámetros de la parábola y el foco.

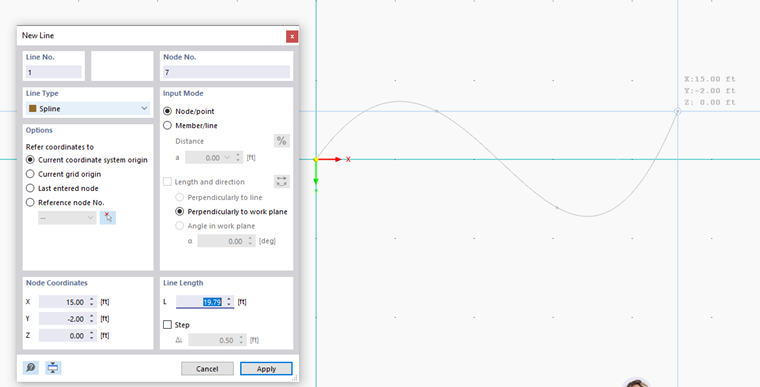

Spline
Con splines se pueden modelar curvas arbitrarias. Para ello, seleccione sucesivamente mediante el botón
en la sección 'Nudo n.º' los nudos determinantes de la línea curvada.
Si define el spline gráficamente mediante el botón
, puede fijar o redefinir los nudos en la ventana de trabajo haciendo clic sobre ellos.

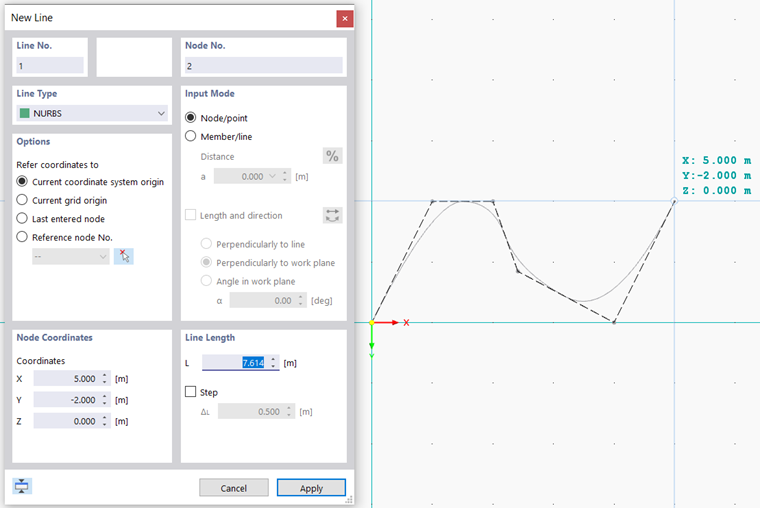

NURBS
Las NURBS (non-uniform rational B-splines) se necesitan para el modelado de superficies de forma libre. Se trata de splines cuyos puntos de control no se encuentran sobre la propia curva. Puede definir NURBS gráficamente fijando los puntos de control sucesivamente con un clic del ratón.
Giro
La pestaña Giro ofrece diversas posibilidades para girar la línea. En la opción 'Ángulo' debe indicarse el ángulo β en el que se debe girar el eje local de la línea x. Un valor positivo produce un giro en el sentido de las agujas del reloj a lo largo del eje x positivo.
El sistema de ejes de la línea también puede orientarse hacia un 'nudo auxiliar'. Puede seleccionar este nudo gráficamente o crearlo de nuevo. A continuación, indique el plano de referencia x-y o x-z.
Con el botón
puede verificar los ejes de la línea en la vista del modelo.
La opción 'Interior' es adecuada para orientar líneas curvas o de varios tramos hacia el centro.
El giro de una línea puede facilitar la introducción de cargas lineales que actúan en la dirección local de la línea y o z. El giro de la línea no afecta a las superficies ni a las barras, ya que estas utilizan su propio sistema de coordenadas.
Barra
A cada línea se le puede asignar una propiedad de barra (véase el capítulo Barras).
Nudos en línea
Con este tipo de nudo se pueden colocar nudos en la línea sin dividirla (véase la imagen Definir nudos en línea ).
Apoyo
A cada línea se le puede asignar un apoyo en línea (véase el capítulo Apoyos en línea).
Refinamiento de malla
La línea puede discretizarse de manera adecuada mediante un refinamiento de malla (véase el capítulo Refinamientos de malla de líneas).
Uniones soldadas
Si en la línea están conectadas varias superficies rígidamente a flexión mediante soldaduras, se puede describir con más detalle el tipo de unión (véase el capítulo Uniones soldadas en línea).
Ajustes de líneas de intersección
La casilla de control está disponible cuando se crean superficies membrana para el complemento "Patrón de corte" (en preparación). Con ella se pueden establecer las especificaciones para las líneas de intersección de los cortes de membranas.
