Contraintes dans les assemblages soudés

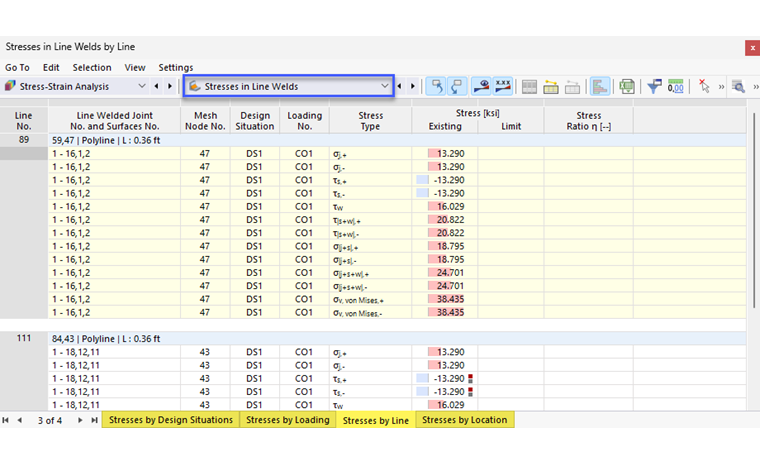

Les tableaux de résultats de la catégorie Contraintes dans les assemblages soudés contiennent les contraintes déterminées avec leurs ratios de vérification correspondants.

Les contraintes de soudure sont triées dans les onglets selon les critères suivants :

  • Charges (situations de projet, combinaisons de charges)
  • Objets (lignes de soudure )
  • Position de calcul (position de la ligne)

Assemblage soudé n° et Surfaces n°

Pour chaque type de contrainte, cette colonne affiche le numéro de l’assemblage soudé sur lequel la contrainte est la plus élevé.

Nœud de maillage n°

Dans chaque cas, le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminée est spécifié.

Informations

Si vous avez coché la case « Calculer les contraintes au point de grille » dans les Paramètres globaux , les numéros des points de grille sont affichés dans cette colonne. Les résultats sont alors liés à la Grille de surface des surfaces de contour.

Coordonnées du nœud de maillage

Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.

Situation de projet

Cette colonne indique le numéro de la situation de projet pour laquelle les contraintes individuelles sont disponibles.

Chargement

Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.

Type de contrainte

Cette colonne répertorie les types de contrainte que vous avez définis et assignés pour les configurations pour les assemblages soudés.

Contrainte existante/limite

Cette colonne affiche les contraintes disponibles pour chaque type de contrainte.

La colonne « Limite » est généralement vide car dans le type de contrainte « Aucune » est prédini dans la boite de dialogue Configuration pour l’assemblage soudé : Cela devrait permettre une utilisation indépendante de la norme pour les contraintes de cordon de soudure. Cependant, si vous avez défini des contraintes limites définies par l’utilisateur, elles sont affichées ici.

Astuce

La boîte de dialogue Configuration pour l’assemblage soudé permet d’afficher les équations utilisée pour déterminer chaque contrainte.

Ratio de contrainte η

Si vous avez défini des contraintes définies par l’utilisateur dans la boite de dialogue Configurations pour l’assemblage soudé , les ratios de contraintes (ratios de vérification) liés à la valeur limite sont affichés. Le degré d’utilisation est exprimé par la longueur de la barre colorée.
