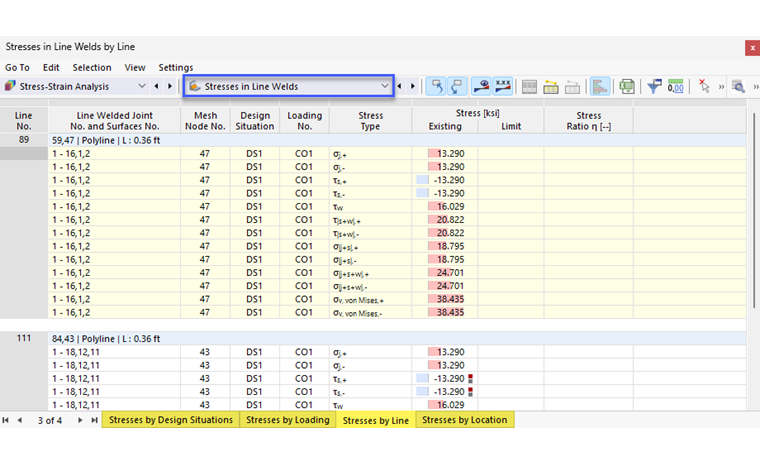

Tabele wyników kategorii Naprężenia w spoinach zawierają obliczone naprężenia spoin liniowych wraz z odpowiednimi wykorzystaniami.
Naprężenia w spoinach są sortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
- Obiekty (spoiny liniowe)
- Miejsce weryfikacji (miejsce linii)
Numer połączenia liniowego i numer powierzchni
Dla każdego rodzaju naprężenia podawany jest numer połączenia liniowego, przy którym występuje największa wartość.
Numer węzła siatki
Podawany jest numer węzła siatki MES, dla którego obliczono maksymalne wykorzystanie.
Współrzędne węzła siatki
W trzech kolumnach podane są globalne współrzędne X, Y i Z węzłów siatki MES.
Sytuacja projektowa
Ta kolumna podaje numer sytuacji projektowej, dla której występują poszczególne naprężenia.
Obciążenie
Podawane są numery kombinacji obciążeń lub wyników, które są determinantami dla danego naprężenia.
Rodzaj naprężenia
W tej kolumnie wymienione są rodzaje naprężeń, które ustalili i przypisali państwo w Konfiguracje połączeń liniowych.
Naprężenie istniejące / Granica
Dla każdego rodzaju naprężenia podane jest istniejące naprężenie.
Kolumna 'Granica' jest zazwyczaj pusta, ponieważ w oknie dialogowym Konfiguracja połączeń liniowych domyślnie ustawiono typ naprężeń granicznych 'Bez': Ma to na celu umożliwienie normatywnie niezależnego wykorzystania dla naprężeń w spoinach. Jeśli jednak ustawili państwo zdefiniowane przez użytkownika naprężenia graniczne, zostaną one tutaj podane.
Współczynnik naprężenia η
Jeśli w oknie dialogowym Konfiguracja połączeń liniowych ustawili państwo definiowane przez użytkownika naprężenia graniczne, zostaną podane współczynniki naprężeń odniesione do wartości granicznej (wykorzystania). Stopień odpowiedniego wykorzystania wyrażany jest poprzez długość kolorowego paska.
