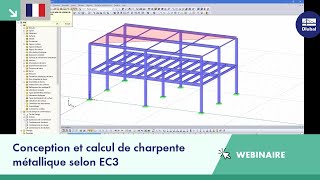

Webinaire : Conception et calcul de charpente métallique selon EC3

Newsletter

Recevez régulièrement des informations telles que nos actualités, conseils pratiques, événements, offres et bons d'achat.

Le meilleur logiciel pour les vérifications selon les normes Eurocodes

« Après avoir étudié les autres offres sur le marché, nous avons choisi le logiciel RFEM de Dlubal Software pour calculer nos structures métalliques tridimensionnelles. Ce logiciel semble être le mieux adapté aux analyses selon les Eurocodes. Outre son interface conviviale et intuitive, les données d’entrée et les résultats sont affichés et modifiables de façon claire et efficace, minimisant l’effet « boîte noire ».

Le service technique est remarquable de patience, de compétence et de réactivité, ce qui nous conforte dans notre choix. La mise à disposition de vidéos et de manuels utilisateurs détaillés permet une formation autodidacte et un apprentissage continu des nouvelles fonctionnalités. Le système modulaire des programmes qui permet d’élargir son offre sur le même logiciel de base sans phase d’apprentissage importante constitue un autre atout. Si nous décidons demain de traiter des structures en bois, en aluminium ou en verre, le calcul ne sera pas une difficulté insurmontable pour nous. »

Vérification des barres et des ensembles de barres en acier selon l'Eurocode 3

RF-/STEEL EC3 permet de réaliser les analyses de stabilité et des déformations, ainsi que les vérifications à l'ELU, à l'ELS et à la résistance au feu pour les barres en acier selon :

  •  EN 1993-1-1:2005 + AC:2009,
  •  EN 1993-1-2:2006 + AC:2005 (résistance au feu),
  •  EN 1993-1-4:2006 (acier inoxydable),
  •  EN 1993-1-5:2006.

  1. Fonctionnalités

    • Import des matériaux, des sections et des efforts internes de RFEM/RSTAB
    • Vérification de l'acier pour toutes les sections à parois minces selon EN 1993-1-1:2005 et EN 1993-1-5:2006
    • Classification automatique des sections selon la norme EN 1993-1-1:2005 + AC:2009, art. 5.5.2 et EN 1993-1-5:2006, art. 4.4( Section de classe 4) avec option pour déterminer les épaisseurs selon l'annexe E.
    • Intégration des paramètres des Annexes Nationales pour les pays suivants:
      •  NF EN 1993-1-1:2007-05 (France)
      •  DIN EN 1993-1-1/NA:2015-08 (Allemagne)
      • United Kingdom  BS EN 1993-1-1/NA: 2008-12 (Royaume-Uni)
      •  CSN EN 1993-1-1/NA.ed: 2007-05 (République Tchèque)
      •  DS/EN 1993-1-1 DK NA:2015 (Danemark)
      •  AN/UNE EN 1993-1-1/NA:2013-02 (Espagne)
      •  ELOT EN 1993-1-1 (Grèce)
      •  NEN EN 1993-1-1/NA:2011-12 (Pays-Bas)
      •  ÖNORM B 1993-1-1:2007-02 (Autriche)
      •  PN EN 1993-1-1:2006-06 (Pologne)
      •  NP EN 1993-1-1/NA:2010-03 (Portugal)
      •  SFS EN 1993-1-1/NA:2005 (Finlande)
      •  SIST EN 1993-1-1/NA: 2006-03 (Slovénie)
      •  SS EN 1993-1-1/NA:2011-04 (Suède)
      •  STN EN 1993-1-1/NA:2007-12 (Slovaquie)
      •  UNI EN 1993-1-1/NA:2008 (Italie)
      • Bulgaria BLG EN 1993-1-1/NA:2008 (Bulgarie)
      • Cyprus CYS EN 1993-1-1/NA:2009-03 (Chypre)
      •  LST EN 1993-1-1/NA:2009-04 (Lituanie)
      •  LU EN 1993‑1‑1:2005/AN‑LU:2011 (Luxembourg)
      •  SR EN 1993-1-1:2006/NA:2008-04 (Roumanie)
      •  SS EN 1993-1-1/NA:2010 (Singapour)
      • Belgium NBN EN 1993-1-1/NA:2010-12 (Belgique)
      • <img alt= MS EN 1993-1-1:2010 (Malaisie)
      •  NS EN 1993-1-1/NA:2008-02 (Norvège)

    En plus des annexes nationales citées ci-dessus, vous pouvez également spécifier une annexe spécifique à vos besoins.

    • Calcul automatique de tous les facteurs nécessaires pour la valeur de calcul de la résistance au flambement en flexion Nb,Rd
    • Détermination automatique du moment élastique critique idéal Mcr pour chaque barre ou ensemble de barre à chaque position x selon la méthode de valeur propre ou par les diagrammes de moment de comparaison. Vous n'avez qu'à définir les appuis latéraux intermédiaires.
    • Vérification des barres à section variable, à section asymétrique ou encore des ensembles de barres selon la méthode générale comme décrit dans EN 1993-1-1, 6.3.4
    • Quand on applique la méthode générale selon 6.3.4, l'application de la 'Courbe européenne de déversement' selon Naumes, Strohmann, Ungermann, Sedlacek (Stahlbau 77 (2008), page 748-761) est disponible
    • Considération des maintiens de rotation (par exemple des tôles trapézoïdales et des pannes)
    • Considération optionnelle des panneaux de cisaillement (par exemple des tôles trapézoïdales et des contreventements)
    • Extension RF-/STEEL Warping Torsion (une licence est nécessaire) pour une vérification du flambement par flexion et torsion, prenant en compte les effets du second ordre avec 7 degrés de liberté
    • Extension RF-STEEL Plasticity (une licence est nécessaire) pour une vérification plastique des sections, selon la méthode des forces internes partielles et la méthode su simplexe pour les sections standard (utilisé avec l'extension RF-/STEEL Warping Torsion, il est possible de réaliser une vérification plastique avec une analyse du second ordre)
    • Vérification à l’ELU : Option de sélection entre les situations de calcul "persistante et transitoire" et "accidentelle" pour chaque cas de charge, combinaison de charges et de résultats
    • Vérification à l’ELS : Option de sélection entre les situations de calcul - caractéristique, fréquente et quasi-permanente pour chaque cas de charge, combinaison de charges et de résultats
    • Analyse des contraintes de traction avec définition de zones de section pour les débuts et fins de barre
    • Vérification de sections soudées
    • Calcul facultatif du ressort de gauchissement pour les appuis nodaux des ensembles de barres
    • Graphique des rapports de vérification sur la section et dans le modèle de RFEM/RSTAB
    • Détermination des efforts internes décisifs
    • Options de filtre pour les résultats graphiques dans RFEM/RSTAB
    • Affichage graphique des rapports de vérification dans la vue rendu
    • Echelles de couleur dans les tableaux de résultats
    • Connexion entre les tableaux et la fenêtre de travail de RFEM/RSTAB lors de la sélection graphique de la barre courante
    • Mode d'affichage pour la modification de la vue dans la fenêtre de travail
    • Optimisation automatique de la section
    • Transfert des sections optimisées dans RFEM/RSTAB
    • Liste de pièce et surveillance de quantité
    • Export direct des données dans MS Excel
    • Possibilité d'inclure les courbes de températures dans le rapport
  2. Sélection de la section

    Entrée

    RF-/STEEL EC3 importe automatiquement les sections définies dans RFEM/RSTAB. Toutes les sections à parois minces peuvent être vérifiées. Le programme décide quelle méthode de vérification conforme aux normes est la plus efficace.

    En supplément, RF-/STEEL EC3 peut tenir compte de plusieurs actions pour la vérification de l'état limite ultime. Vous pouvez choisir entre les formules d'interaction mentionnées dans la norme.

    Conformément à l'Eurocode 3, le programme divise les sections que vous voulez vérifier dans les Classes 1 à 4. De cette manière, le module permet de déterminer la limitation de la capacité de vérification et de la capacité de rotation due au flambement local pour les parties de la section. En plus, RF-/STEEL EC3 détermine le rapport (c/t) des éléments soumis à la compression. Il classe également les sections automatiquement.

    Pour les analyses de stabilité, vous pouvez décider pour chaque barre ou ensemble de barres si le flambement par flexion se produit dans la direction y et/ou z. En plus, vous pouvez définir les appuis latéraux additionnels. RF-/STEEL EC3 détermine l'élancement et la charge de flambement élastique critique automatiquement en tenant compte des conditions de frontière. Pour la vérification de déversement, le programme définit automatiquement le moment élastique critique idéal requis, mais il est aussi possible de le définir manuellement. Même le point d'application de charge des charges transversales qui influence la résistance en torsion peut être pris en compte par les paramètres détaillés. De plus, vous pouvez considérer les maintiens en rotation (par exemple des tôles trapézoïdales et des pannes).

    Dans la construction moderne en utilisant des sections qui deviennent de plus en plus minces, l'état limite de service représente un facteur important dans les calculs de structure. Profitez de RF-/STEEL EC3 pour attribuer les cas de charge, les groupes et les combinaisons de charge individuellement aux situations de calcul différentes. Les valeurs limites correspondantes sont prédéfinies dans l'Annexe Nationale, mais peuvent toujours être modifiées. Le module vous permet de définir les longueurs de référence et les courbures et les utiliser pour la vérification.

  3. Affichage graphique du mode propre de l'ensemble de barres

    Vérification

    Lorsque vous concevez les charges dues à la traction, à la compression, à la flexion et au cisaillement, RF-/STEEL EC3 compare la capacité de charge maximale par rapport aux valeurs de calcul des actions.

    Si les éléments structuraux sont soumis à la fois à la flexion et à la compression, le programme effectue une interaction. Concernant la formule d'interaction, vous pouvez décider si vous souhaitez déterminer les facteurs selon la première méthode (annexe A) ou la seconde (annexe B).

    Pour la vérification de flambement par flexion, cependant, ni l'élancement ni la charge élastique critique de flambement du cas décisif de flambement ne doivent être insérés. Le module calcule automatiquement tous les facteurs requis pour la valeur de calcul de la charge de flexion. Le moment élastique critique idéal est déterminé par le programme lui-même, pour chaque barre à chaque position x de la section. Vous n'avez qu'à spécifier les appuis latéraux intermédiaires, le cas échéant, pour les barres/ensembles de barres individuels qui peuvent être définis dans l'une des fenêtres d'entrée.

    S’il y a des barres sélectionnées pour la vérification de la résistance au feu, il est présenté une fenêtre d’entrée dans laquelle vous pouvez définir les paramètres additionnels tels que les types de revêtement ou l’enrobage. Dans le cadre des paramètres globaux, on peut choisir le temps requis de la résistance au feu, la courbe de température et d’autres coefficients. Le rapport d’impression contient tous les résultats intermédiaires et la vérification finale de la protection incendie. Il est, de plus, possible d'intégrer les courbes de températures dans le rapport.

  4. Affichage graphique des résultats

    Résultats

    Les résultats sont affichés dans les fenêtres de sortie claires, classées par cas de charge, sections, barres, ensembles de barres ou positions x. Pour obtenir des informations détaillées sur la vérification effectuée, sélectionnez la ligne du tableau correspondant.

    Toutes les propriétés de matériau et de section, les efforts internes de calcul et les coefficients de calcul sont clairement représentés dans les fenêtres de résultats. En plus, il est possible d'afficher la distribution des efforts internes pour chaque position x dans une fenêtre graphique séparée.

    Pour compléter la sortie, RF-/STEEL EC3 affiche la liste des parties par barre/ensemble de barres pour les types individuels de section. Enfin, vous pouvez imprimer les données d'entrée et de résultats dans le rapport global d'impression de RFEM/RSTAB.

    Pour utiliser les résultats dans d’autres programmes de traitement, il est possible d'exporter tous les tableaux dans MS Excel.
