Dlubal RFEM 5 – Méthode des valeurs propres dans RF-STABILITY

Trucs & Astuces

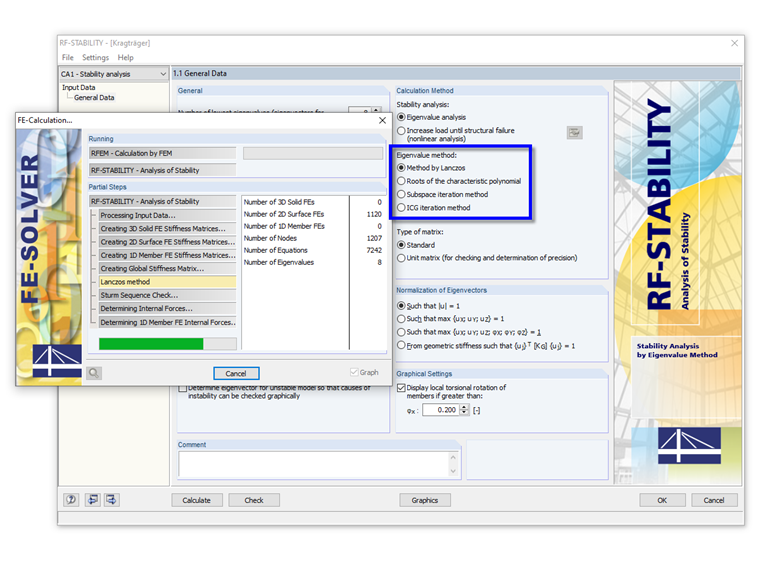

Dans RF-STABILITY, vous pouvez effectuer les analyses de stabilité selon quatre méthodes différentes des valeurs propres.

~ Méthode de Lanczos

Les valeurs propres sont déterminées directement. Dans la plupart des cas, cet algorithme vous permet d’atteindre une convergence rapide (voir aussi Méthode de Lanczos).

~ Racines du polynôme caractéristique

Cette méthode est basée aussi sur une méthode de calcul directe. Pour des systèmes structurels plus larges, cette méthode peut être plus vite que celle de Lanczos. L’avantage principal est l’exactitude de calcul des valeurs propres les plus hautes (voir aussi Racines du polynôme caractéristique).

~ Méthode d’itération de sous-espace

Toutes les valeurs propres sont déterminées dans un seul pas. Le spectre de la matrice de rigidité a l’influence importante sur la durée de calcul. Comme la matrice de rigidité est stockée dans la mémoire opérationnelle, cette méthode n’est pas appropriée pour des systèmes complexes. Les facteurs de charge critique négatifs ne peuvent pas être exclus (voir aussi Méthode d’itération de sous-espace).

~ Méthode d’itération ICG

La méthode « du gradient conjugué incomplet » nécessite une petite mémoire opérationnelle. Comme les valeurs propres sont déterminées l’une après l’autre, il est requis plus de temps de calcul pour le calcul des systèmes structurels petits et moyens, en comparaison avec la méthode directe. Néanmoins, le spectre n’influence pas la durée de calcul. La méthode d’itération ICG est appropriée pour les analyses de très grands systèmes avec plusieurs valeurs propres. Cette méthode ne donne pas de facteur de charge critique négatif (voir aussi Méthode d’itération ICG).

Plus d’informations sur RF-STABILITY...

Plus d’informations...
