Cet assistant de charge facilite le placement d’une charge surfacique sur les barres du modèle. Par exemple, vous pouvez appliquer une charge de neige sur les chevrons d’un plan de toiture ou une charge d’exploitation sur une grille de poutres sans déterminer manuellement les composants de charge des barres.
Général
L’onglet Général gère les paramètres de charge.

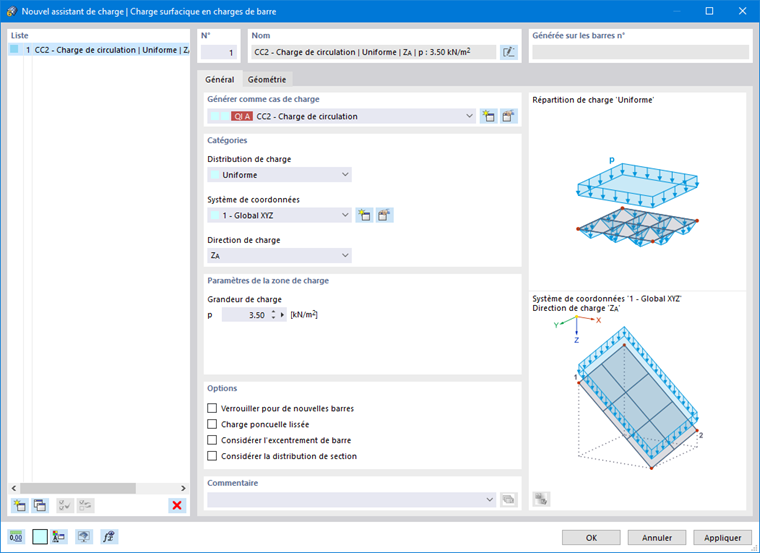

Générer comme cas de charge
Dans la liste, sélectionnez le cas de charge auquel vous souhaitez assigner les charges. Le bouton
permet de créer un nouveau cas de charge.
Catégories
Distribution de charge
La liste fournit différentes options pour déterminer comment la charge surfacique agit :
- Uniforme : la charge est de grandeur constante.
- Linéaire : la charge est variable et distribuée linéairement. Dans la section « Paramètres de la charge surfacique », vous pouvez définir trois nœuds de référence avec les valeurs de charge correspondantes.
- Variable en X/Y/Z : La charge est distribuée linéairement et est variable en direction d’un axe global. Vous pouvez définir les paramètres de charge surfacique dans un onglet séparé (voir la section Variable).
Système de coordonnées
La charge surfacique peut agir perpendiculairement au plan de charge (« Local z ») ou par rapport au système de coordonnées global XYZ. Autrement, vous pouvez sélectionner un système de coordonnées défini par l’utilisateur ou en créer un nouveau.
Direction de charge
Si la charge surfacique n’agit pas perpendiculairement au plan de charge, mais en direction d’un axe global, la liste fournit différentes options.
La charge surfacique peut être rapportée à la surface réelle (une charge de poids, par exemple) ou à la surface projetée (une charge de neige, par exemple). La direction de la charge est illustrée dans le croquis de la boîte de dialogue.
Paramètres de la charge surfacique
Entrez la grandeur de la charge surfacique uniforme. Si la charge est linéairement variable, vous pouvez définir les numéros de trois nœuds avec les charges assignées. Le bouton
permet de sélectionner graphiquement les nœuds dans la fenêtre de travail.
Options
Si vous cochez la case « Verrouiller pour de nouvelles barres », la charge surfacique agit uniquement sur les barres actuellement disponibles du plan de charge surfacique comme défini dans l’onglet « Géométrie ». Les barres que vous ajoutez au plan de charge surfacique par la suite n’obtiendront aucun composant de la charge surfacique.
La case « Charge concentrée lissée » permet de lisser les charges ponctuelles susceptibles de se produire dans le cas de géométries complexes au cours de la distribution des charges. Ainsi, les charges concentrées seront réparties sur les barres adjacentes.
L’option « Considérer l’excentrement de barre » contrôle le comportement de la charge surfacique sur les barres du plan avec l’excentrements de barre : Si la case n’est pas cochée (paramètre par défaut), les barres disposées de manière excentrée sont normalement considérées pour la détermination des composants de charge. Cependant, si vous cochez la case, ces barres n’obtiennent aucune composante de la charge surfacique.
La case « Considérer la distribution de section » permet de contrôler si la charge surfacique résultante d’une définition de jarret agit également sur les barres inclinées (paramètre par défaut). Si vous cochez la case, la charge surfacique n’est pas appliquée aux barres du plan de charge qui ont une distribution de section non-uniforme (voir le chapitre Section ).
Géométrie
Dans l’onglet Géométrie, vous pouvez délimiter le plan de charge et définir les barres porteuses.
Contour du plan de la charge surfacique

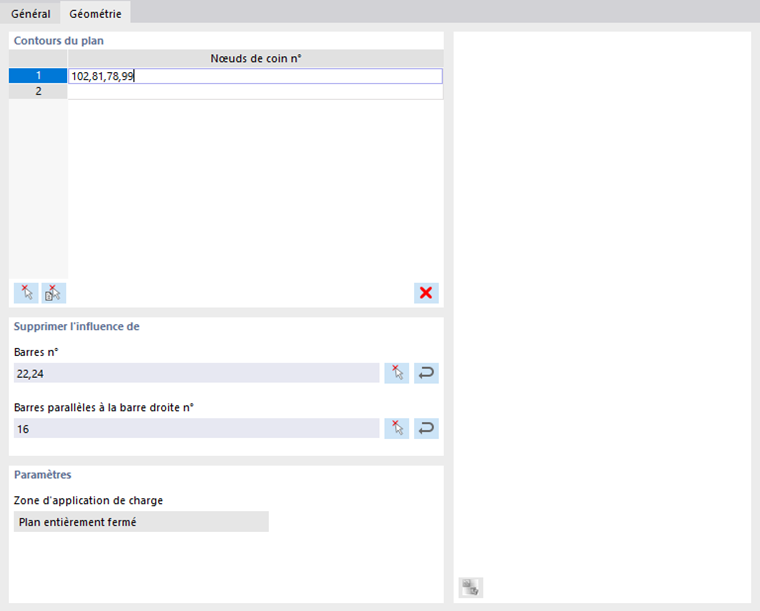

Définissez le contour du plan de charge surfacique en cliquant les nœuds de coin du plan les uns après les autres dans la fenêtre graphique. Utilisez le bouton
. Le plan est marqué dans la couleur de sélection. Le bouton

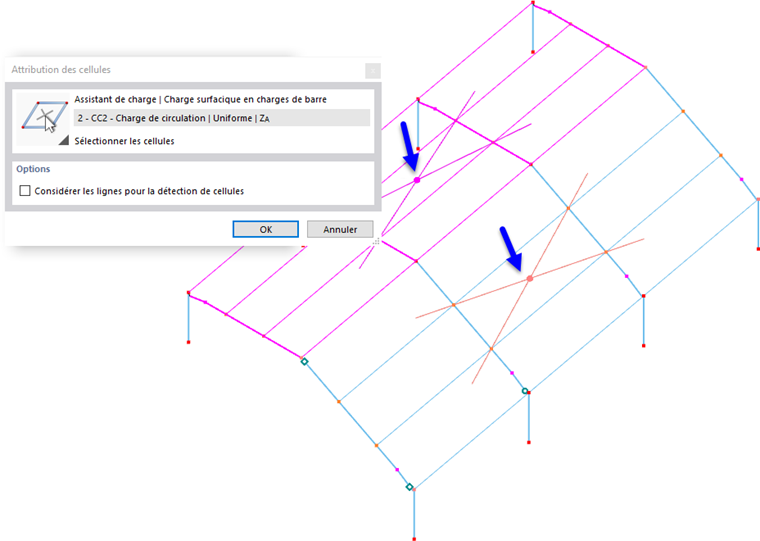

permet de sélectionner les cellules d’un plan que RFEM reconnaît automatiquement dans le modèle.
Un minimum de trois nœuds est requis pour définir un plan. La surface n’a pas besoin d’être fermée par des lignes ou barres de tous les côtés. Cependant, les plans avec des barres courbes ne conviennent pas pour la génération de charges de barre.
Vous pouvez définir différents plans de charge surfaciques qui apparaissent ensuite ligne par ligne dans le tableau.
Négliger l’influence de
Cette section de la boîte de dialogue vous permet d’exclure du transfert de charge des barres telles que des contreventements ou des pannes. Vous pouvez définir les barres graphiquement à l’aide du bouton
individuellement ou, à l’aide d’un modèle de barre, « parallèle » à toutes les barres sans charge. Le bouton
permet d’importer les barres des sélections d’objets. Pour cela, sélectionnez la sélection d’objet appropriée dans une boîte de dialogue distincte.
Paramètres
La « Zone d’application de charge » contrôle le comportement de la charge surfacique dans le modèle :
- Plan entièrement fermé : Si une zone entre les barres n’est pas affichée dans le modèle, la charge surfacique de l’ensemble du plan est distribuée aux barres. Vous pouvez ainsi appliquer des charges de toiture ou de voile à une charpente, par exemple.
- Vide, sur les barres uniquement : si le modèle se compose uniquement de barres, par exemple une tour en treillis, la charge agit uniquement sur les sections de barre. La charge est déterminée en tenant compte de la position de la barre.
Variable
L’onglet Variable est disponible si vous avez sélectionné une distribution de charge variable dans l’onglet « Général », qui agit en direction d’un axe global.

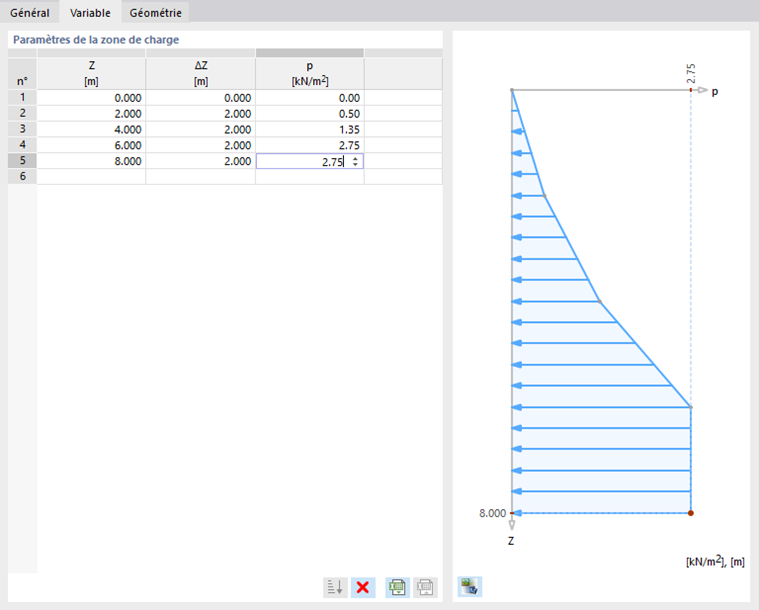

Vous pouvez définir une charge librement variable, telle qu’une charge de vent dépendant de la hauteur. Entrez les ordonnées ou les distances relatives et assignez les valeurs de charge correspondantes.
Tolérances
Dans l’onglet Tolérances, vous pouvez définir les critères selon lesquels les barres et les nœuds sont évalués comme appartenant à un plan ou à une ligne.
Tolérance pour le type « Barres situées sur le plan »
Utilisez la liste pour définir si l’écart admissible d’une barre par rapport au plan de charge doit être décrit comme « Absolue par distance » ou « Relative par angle ». Précisez ensuite la distance Δz ou l’angle φz. Le générateur de charges reconnaît les cellules pour toutes les barres situées dans cette limite et génère les charges correspondantes.
Tolérance pour le type « Nœuds situés sur une ligne »
Dans la liste, vous pouvez sélectionner si l’écart admissible d’un nœud par rapport à la ligne de définition de la barre doit être décrit comme « Absolue par distance » ou « Relative par angle ». Précisez ensuite la distance Δs ou l’angle φs.

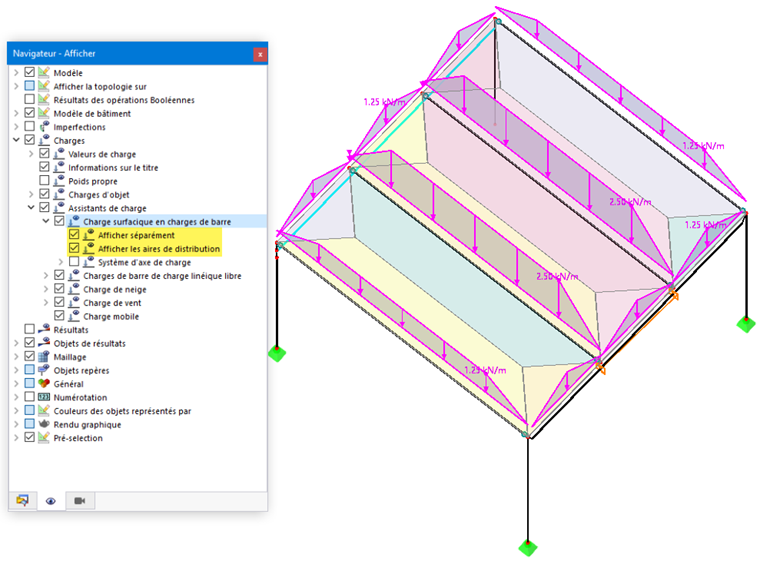

Affichage des charges de barre et des aires de distribution
