Après avoir ouvert le module, les matériaux et les épaisseurs de surface définis dans RFEM sont prédéfinis. Les nœuds à calculer sont automatiquement identifiés, mais peuvent également être modifiés par l'utilisateur.

Il est possible de considérer des ouvertures dans la zone présentant un risque de cisaillement par poinçonnement. Les ouvertures peuvent être transférées à partir de RFEM ou définies uniquement dans RF-PUNCH Pro afin qu'elles n'affectent pas les rigidités du modèle RFEM.

Les paramètres de l'armature longitudinale sont le nombre et la direction des couches ainsi que l'enrobage de béton, précisé séparément pour le haut et le bas de la dalle sur une base surface par surface.

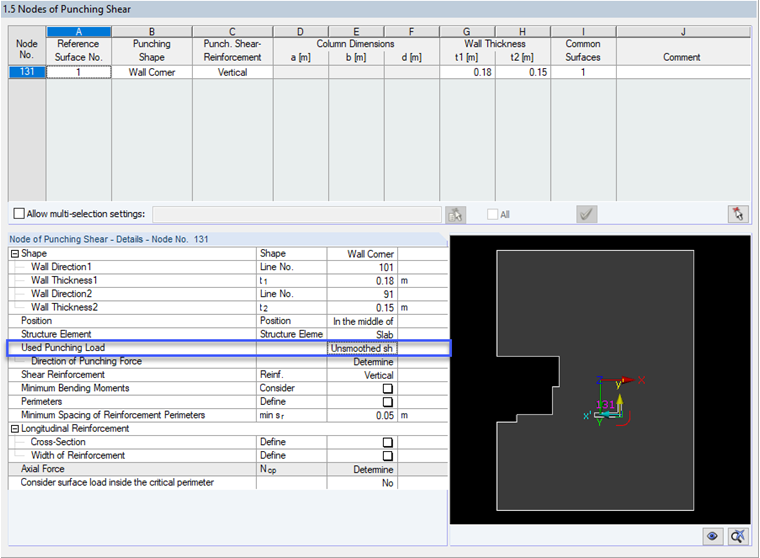

La fenêtre d'entrée suivante vous permet de définir tous les détails supplémentaires pour les nœuds de poinçonnement.
Le module reconnaît la position du nœud de poinçonnement et définit automatiquement si le nœud se trouve au centre de la dalle, sur le bord de la dalle ou dans le coin de la dalle.

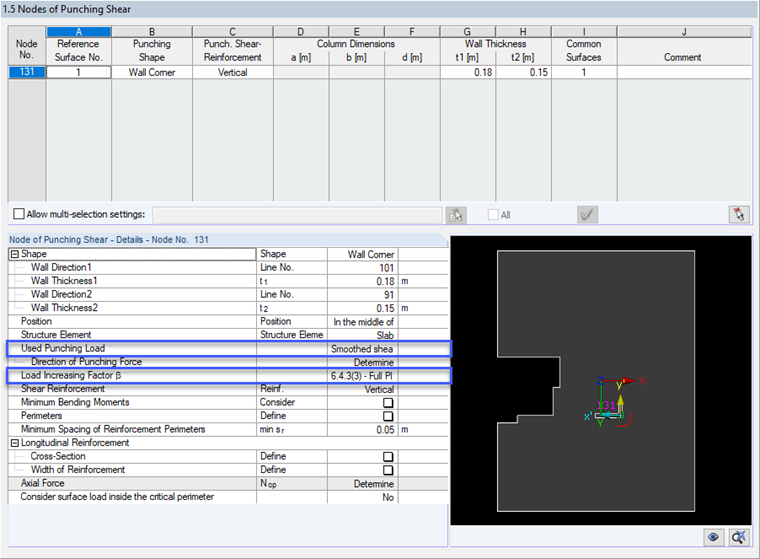

De plus, il est possible de paramétrer la charge de poinçonnement, le facteur d’incrément de charge β ainsi que les armatures longitudinales existantes. Les moments minimaux peuvent éventuellement être activés pour déterminer les armatures longitudinales requises et le poteau avec chapiteau.

Pour faciliter l'orientation, une dalle est toujours affichée avec le nœud de poinçonnement correspondant. Vous pouvez également ouvrir le programme de calcul de la société HALFEN, un fabricant allemand de rails de fixation d'armatures de poinçonnement. Toutes les données RFEM peuvent être importées dans ce programme pour un traitement plus facile et efficace.

• Importation d'informations et de résultats appropriés depuis RFEM
• Bibliothèque de matériaux et de sections intégrée et modifiable
• Utilisation combinée possible avec l'extension de module EC2 pour RFEM pour le calcul du béton armé selon l'EN 1992-1-1:2004 (Eurocode 2) et avec les Annexes nationales suivantes :
  • DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
  • ÖNORM B 1992-1-1:2018-01 (Autriche)
  • NBN EN 1992-1-1 ANB:2010 (Belgique)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
  • EN 1992-1-1 DK NA: 2013 (Danemark)
  • NF EN 1992-1-1/NA: 2016-03 (France)
  • SFS EN 1992-1-1/NA: 2007-10 (Finlande)
  • UNI EN 1992-1-1/NA:2007-07 (Italie)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
  • LST EN 1992-1-1:2005/NA:2011 (Lituanie)
  • MS EN 1992-1-1:2010 (Malaisie)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
  • NS EN 1992-1 -1:2004-NA:2008 (Norvège)
  • PN EN 1992-1-1/NA:2010 (Pologne)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Roumanie)
  • SS EN 1992-1-1/NA:2008 (Suède)
  • SS EN 1992-1-1/NA:2008-06 (Singapour)
  • STN EN 1992-1-1/NA:2008-06 (Slovaquie)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
  • UNE EN 1992-1-1/NA:2013 (Espagne)
  • CSN EN 1992-1-1/NA:2016-05 (République tchèque)
  • BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
  • TKP EN 1992-1-1:2009 (Biélorussie)
  • CYS EN 1992-1-1:2004/NA:2009 (Chypre)

Outre ces Annexes Nationales, l'utilisateur peut également en définir une avec des valeurs limites et des paramètres personnalisés.

• Préréglage judicieux et complet des paramètres d'entrée
• Calcul du poinçonnement sur les poteaux, les extrémités de voiles et les coins de murs
• Disposition facultative d'un poteau avec chapiteau
• Identification automatique de la position du nœud de poinçonnement à partir du modèle RFEM
• Détection de courbes ou de splines comme limite du périmètre de contrôle
• Considération automatique de toutes les ouvertures de dalle définies dans le modèle RFEM
• Structure et affichage graphique du périmètre de contrôle avant le calcul
• Détermination qualitative des armatures de poinçonnement
• Vérification facultative avec contrainte de cisaillement non lissée le long du périmètre de contrôle qui correspond à la distribution de la contrainte de cisaillement réelle dans le modèle EF
• Détermination du facteur d'incrément de charge β à l'aide d'une distribution de cisaillement plastique complète en tant que facteurs constants selon l'EN 1992-1-1, section 6.4.3 (3), basé sur l'EN 1992-1-1, la Fig. 6.21N ou par spécification définie par l'utilisateur
• Intégration du logiciel de calcul de la société Halfen, fabricant de rails de fixation d'armatures de poinçonnement
• Affichage numérique et graphique des résultats (3D, 2D et en sections)
• Vérification de la résistance au poinçonnement avec et sans armatures de poinçonnement
• Considération facultative des moments minimaux selon l'EN 1992-1-1 lors de la détermination des armatures longitudinales
• Calcul ou analyse des armatures longitudinales
• Intégration complète des résultats dans le rapport d'impression de RFEM

Une fois le calcul effectué, les vérifications de poinçonnement sont affichés clairement avec tous les résultats détaillés afin que la traçabilité soit garantie à tout moment. Les contraintes de cisaillement prévues et admissibles pour la vérification de la résistance au cisaillement d'une dalle ainsi que les différents périmètres et pourcentages d'armatures sont affichés en détail. Si nécessaire, une note de explications s'affiche.

Une autre fenêtre de résultats liste les armatures longitudinales ou les armatures de poinçonnement requises pour chaque nœud étudié. Un graphique récapitulatif est également disponible. Les résultats du calcul peuvent être explicitement affichés avec des valeurs dans la fenêtre de travail. Vous avez la possibilité d'ajouter tous les tableaux de résultats et graphiques dans le rapport d'impression global de RFEM, garantissant ainsi une documentation claire.
