FAQ 002415 PL

14. lutego 2019

Markus Baumgärtel Moduły dodatkowe RF-PUNCH Pro

Dlaczego współczynnik beta wyświetlany na dowodzie przejścia dla rogu ściany wynosi 1,0?

Odpowiedź

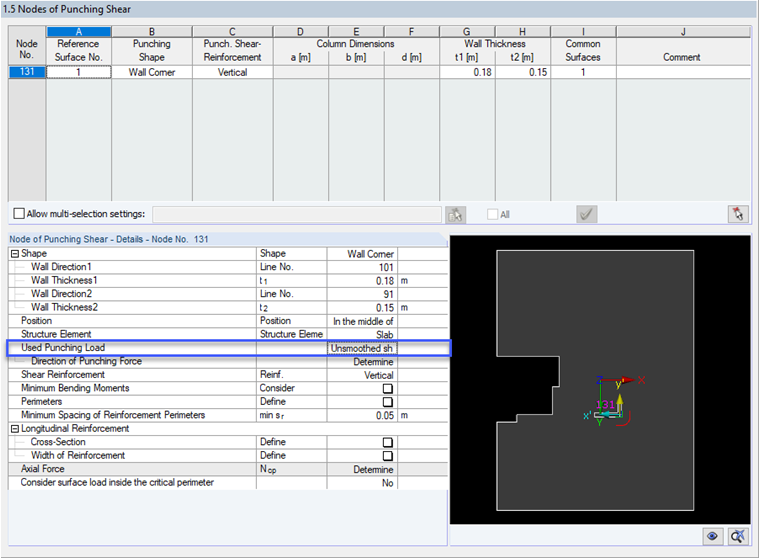

Zwiększenie współczynnika obciążenia β = 1.0 wynika z faktu, że w oknie 1.5 zostanie zastosowany "Nieugięty rozkład sił tnących". Jest to ustawienie domyślne dla narożników ścian i zakończenia ściany (patrz Rysunek 01).

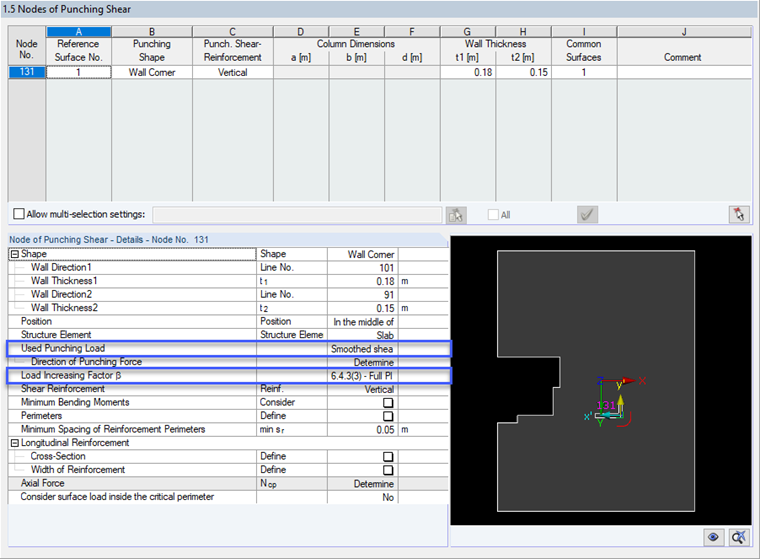

W przypadku zmiany ustawienia na "Wygładzanie rozkładu sił tężnych na obwodzie sterowania krytycznego" zostanie zastosowany współczynnik wzrostu obciążenia β (patrz Rysunek 02). Jest to określone domyślnie przez całkowicie plastyczny rozkład ścinania zgodnie z EN 1992-1-1, 6.4.3 (3).

Więcej informacji na temat tematów "Obciążenie wykrawaniem na ścianach i narożnikach" oraz "Wyznaczanie współczynnika powiększenia obciążenia β" w artykułach z naszej Bazy wiedzy można znaleźć w poniższych linkach .

Słowa kluczowe

Współczynnik wzrostu obciążenia β narożniki ścian i końce ścian
