Structure

Types de libération surfacique

Pour chaque libération surfacique, les propriétés contrôlant le transfert des déplacements (et donc des efforts internes et des moments) entre la surface d'origine et sa copie doivent être définies. Ce type de libération surfacique décrit les propriétés de l'articulation sur les barres d'assemblage invisibles entre les nœuds EF des deux surfaces.

Conditions de type de libération

Vous pouvez définir les conditions de libération pour trois degrés de liberté « En translation ». Les déplacements ux et uy décrivent les conditions d'articulation dans le plan de la surface, le déplacement uz perpendiculaire à la surface. Les directions des déplacements sont donc liées au système d'axes de la surface.

Pour définir une libération, cochez la case de l'axe correspondant. La coche indique que l'objet peut être déplacé dans la direction correspondante. La raideur du ressort en translation est alors définie à zéro. Vous pouvez ajuster la « Raideur de ressort » à tout moment afin de modéliser une articulation élastique. Entrez les rigidités de ressort comme valeurs de calcul.

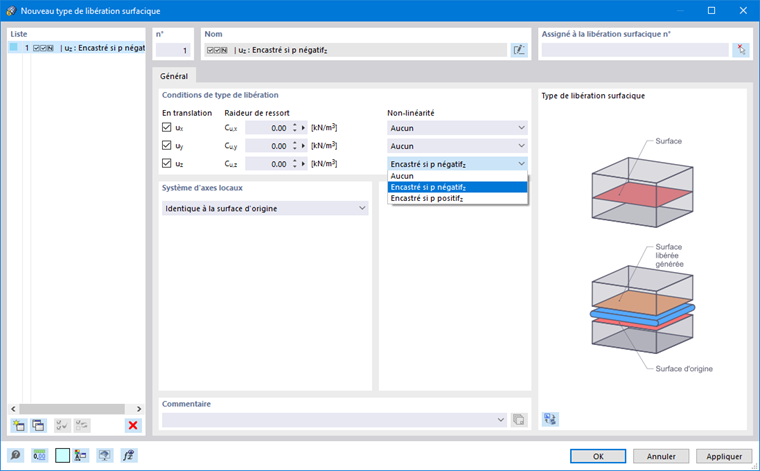

Dans la colonne « Non-linéarité », vous pouvez contrôler la libération pour chaque direction du déplacement. La liste des non-linéarités n'offre actuellement que le critère pour les forces positives ou négatives (voir l'image Boîte de dialogue « Nouveau type de libération surfacique »).

Système d'axe local

Dans la liste, sélectionnez le système d'axes xyz auquel les libérations se rapportent :

  • Identique à la surface d'origine
  • Inverse à la surface d'origine

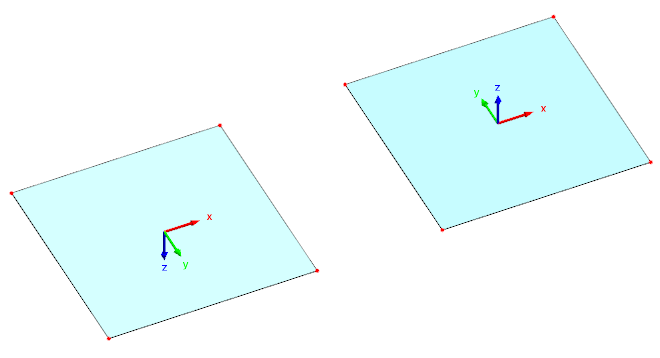

Cela vous permet d'influencer la position des axes de surface locaux. Si vous alignez les axes dans la direction inverse de la surface d'origine, non seulement l'axe z s'inverse, mais la direction des axes dans le plan de la surface également.

Astuce

Vous pouvez utiliser le menu contextuel d'une surface pour afficher et masquer les axes des surfaces.
