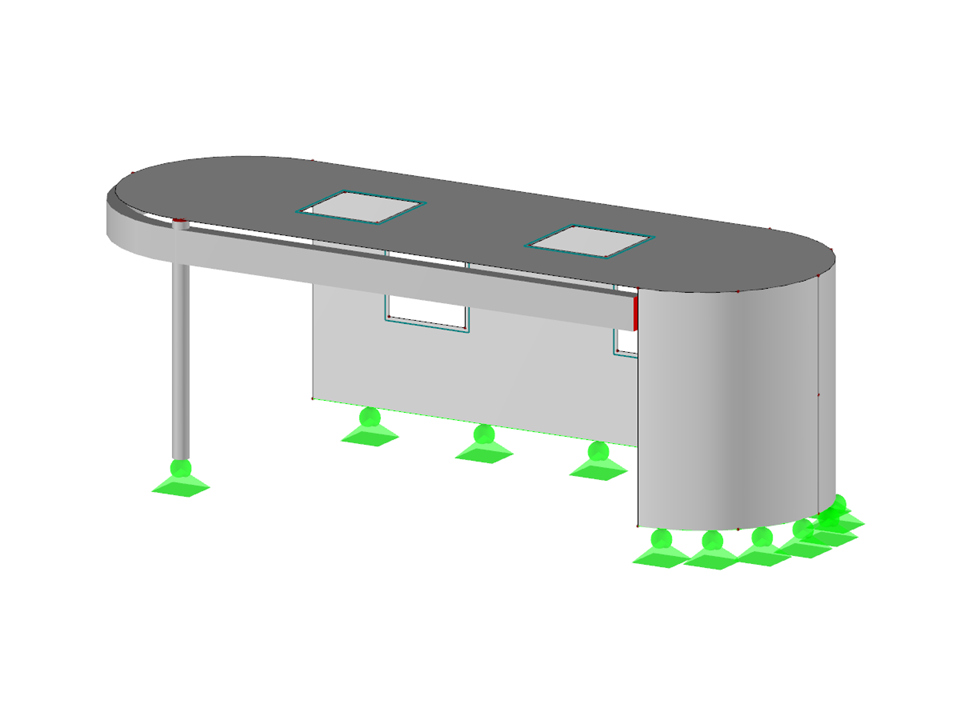

Modèle pour la FAQ 003203
  • Description
  • Avis (0)

Comment puis-je considérer un tassement de poteau/appui dans le modèle ?

Réponse :

Une déformation imposée peut se produire sur un appui nodal et un appui linéique. Cela n'est pas encore possible pour les surfaces. Ainsi, vous pouvez considérer les tassements d'une fondation indépendante ou d'une fondation en bande, par exemple. Les entrées présentent les différences suivantes :

Déformation nodale imposée
Une déformation nodale imposée doit être assignée à un nœud pris en charge dans la direction de la déformation.
La déformation imposée peut être considérée pour le système d'axes de l'appui nodal dans la direction uX' / uY' / uZ' ainsi que pour la rotation imposée φX' / φY' / φZ' (voir la Figure 01).

Déformations linéiques imposées
Les appuis doivent être maintenus dans la direction de la déviation, même pour les déviations linéiques imposées. Le déplacement linéique imposé est lié au système d'axes de l'appui linéique dans la direction uX'/uY'/uZ' et la rotation imposée φX' (voir la Figure 02).

Modèle utilisé dans
Total
0 sur 5 étoiles
Cette page a reçu 0 évaluations des utilisateurs.
5 étoiles
4 étoiles
3 étoiles
2 étoiles
1 étoile
(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Bâtiment en béton armé

Nombre de nœuds 32
Nombre de lignes 29
Nombre de barres 3
Nombre de surfaces 4
Nombre de solides 0
Nombre de cas de charge 7
Nombre de combinaisons de charges 35
Nombre de combinaisons de résultats 4
Poids total 26,916 t
Dimensions (métrique) 9,000 x 2,800 x 3,000 m
Dimensions (impériales) 29.53 x 9.19 x 9.84 feet

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
