Antwort:

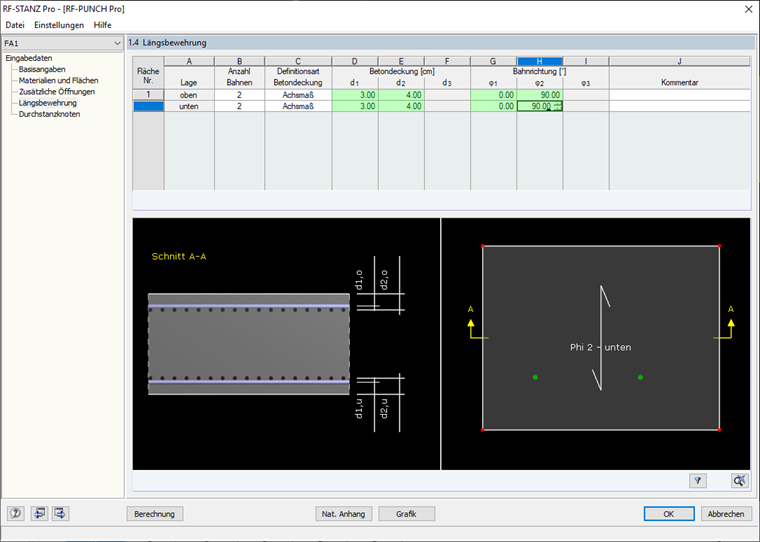

Die Bewehrungsrichtung phi 1 und phi 2 wird in Dialog 1.4 dargestellt, wenn Sie eine der in Bild 01 dargestellten Zellen anklicken.
Frage
Wo ist in RF-STANZ Pro die Richtung der einzelnen Bewehrungslagen ersichtlich?
