Odpowiedź:

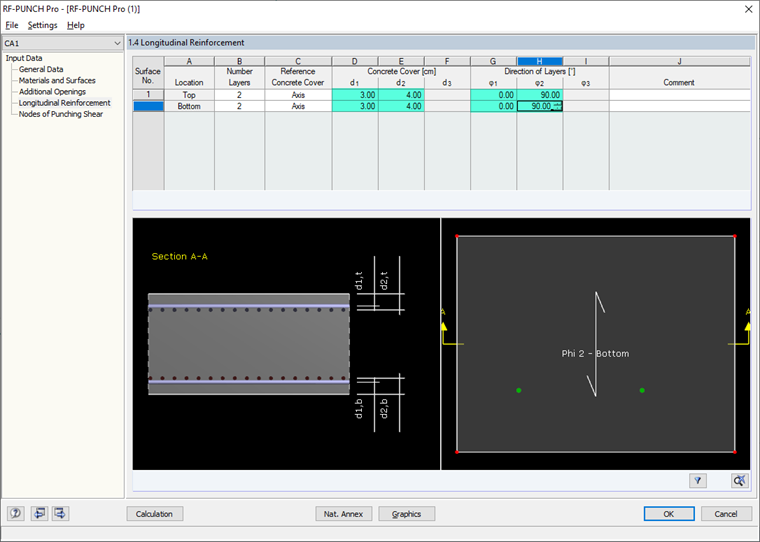

Kierunki zbrojenia fi 1 i fi 2 są wyświetlane w oknie 1.4 po kliknięciu jednej z komórek pokazanych na rysunku 01.
Pytanie
W którym miejscu w RF ‑ PUNCH Pro wyświetlany jest kierunek poszczególnych warstw zbrojenia?
