Odpověď:

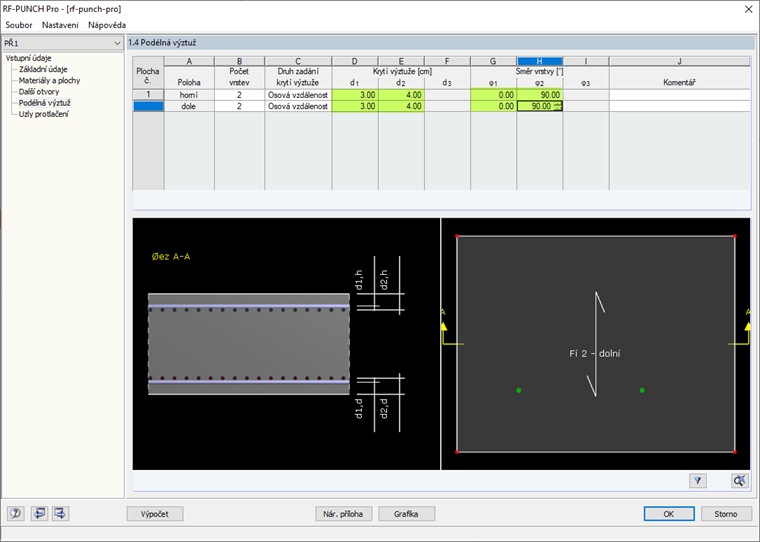

Směr výztuže phi 1 a phi 2 se zobrazí v dialogu 1.4 po kliknutí na některou z buněk znázorněných na Obrázku 01.
Dotaz
Kde mohu v přídavném modulu RF-PUNCH Pro vidět směr jednotlivých vrstev výztuže?
Máte nějaké otázky?
Délka: 00:00:31 min
Délka: 00:00:55 min
Délka: 00:00:46 min
Délka: 00:00:50 min
Délka: 00:01:00 min
V přídavném modulu RF-PUNCH Pro lze provést posouzení na protlačení v rozích a na okrajích stěn. Při posouzení se přitom vychází z kritického zatížení pro protlačení, které se stanoví automaticky na základě vnitřních sil spočítaných v programu RFEM v připojené ploše. Vzhledem k tomu, že na vnitřní síly na plochách vypočítaných v programu RFEM mohou mít vliv místa singularity, může být negativně ovlivněno také stanovené zatížení pro protlačení v rohu nebo na okraji stěny. Cílem našeho příspěvku je ukázat možnosti optimalizace, kterými lze tento nepříznivý vliv minimalizovat.
Přídavný modul RF-PUNCH Pro umožňuje v bodech možného protlačení umístit rozšířené hlavice sloupů, a zvýšit tak smykovou únosnost železobetonové desky. V následujícím příspěvku si ukážeme posouzení na protlačení s možností zohlednit případné rozšíření hlavice sloupu.
V modulu RF-PUNCH Pro lze provést posouzení na protlačení v místech soustředěného zatížení (připojení sloupu, uzlová podpora a uzlové zatížení) i na okrajích a v rozích stěn.
Přídavný modul RF-PUNCH Pro slouží k posouzení na protlačení podle 6.4 normy EN 1992-1-1. V našem příspěvku předvedeme na jednoduchém příkladu posouzení podle DIN EN 1992-1-1 nejdříve pro případ automatického návrhu vnitřních a vnějších kontrolovaných obvodů a následně v případě uživatelsky zadaných vnitřních kontrolovaných obvodů.
