Stwórz własny układ współrzędnych

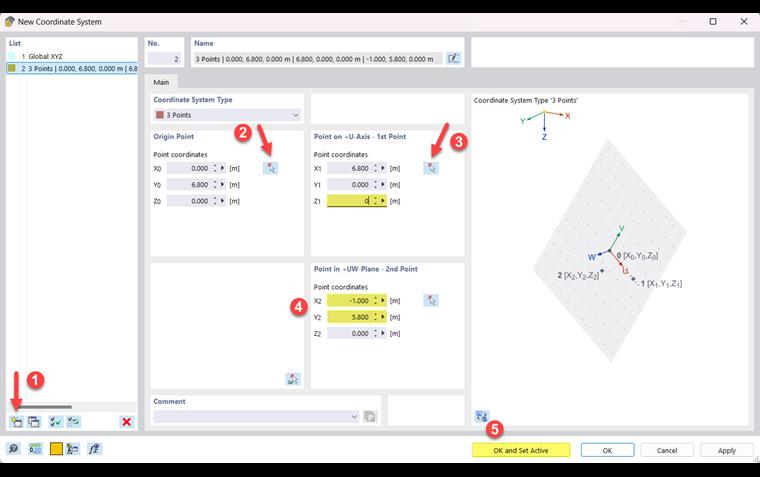

Dla lepszej orientacji można tworzyć własne układy współrzędnych w programie RFEM 6. W tym celu należy kliknąć przycisk Koordinatensystem i za pomocą przycisku Utworzyć nową długość efektywną utworzyć nowy układ współrzędnych (1). Określają to trzy punkty. Pierwszy punkt jest punktem początkowym i może znajdować się na przykład na dole krokwi (2). Za pomocą Wybierz węzły narożne w oknie graficznym można wybrać punkty na płaszczyźnie roboczej. Drugi punkt obejmuje oś układu współrzędnych i może być zdefiniowany jako szczyt krokwi narożnej. Trzeci punkt definiuje płaszczyznę, w której leży druga oś i do której prostopadła jest trzecia oś. Na przykład można [X: -1 m/R: 5,8 m/Z: 0 m] i ustawić współrzędną Z drugiego punktu na zero. Daje to układ współrzędnych, który jest wyrównany z krokwią biodrową i został tylko obrócony i przesunięty w płaszczyźnie XY w porównaniu z oryginalnym układem współrzędnych.
